在新能源、新材料產(chǎn)業(yè)爆發(fā)的時代浪潮中，硅碳負(fù)極憑借4200mAh/g的理論比容量（是傳統(tǒng)石墨負(fù)極的10倍），成為鋰離子電池能量密度突破400Wh/kg的核心引擎。據(jù)行業(yè)數(shù)據(jù)顯示，2024年搭載CVD法硅碳負(fù)極的圓柱電池出貨量同比增長210%，推動多孔碳前驅(qū)體需求激增——而作為CVD硅碳負(fù)極骨架材料的酚醛樹脂微球，目前國內(nèi)90%以上產(chǎn)能依賴日本可樂麗等進(jìn)口企業(yè)，供需矛盾日益凸顯。其中，鈦酸鋇改性酚醛樹脂微球因兼具高介電性能與熱穩(wěn)定性，在高功率電池領(lǐng)域的需求年增長率已超35%，預(yù)計2027年市場規(guī)模將突破50億元，國產(chǎn)化替代迫在眉睫。

酚醛樹脂微球生產(chǎn)工藝瓶頸：分散性與粒徑控制成行業(yè)痛點(diǎn)

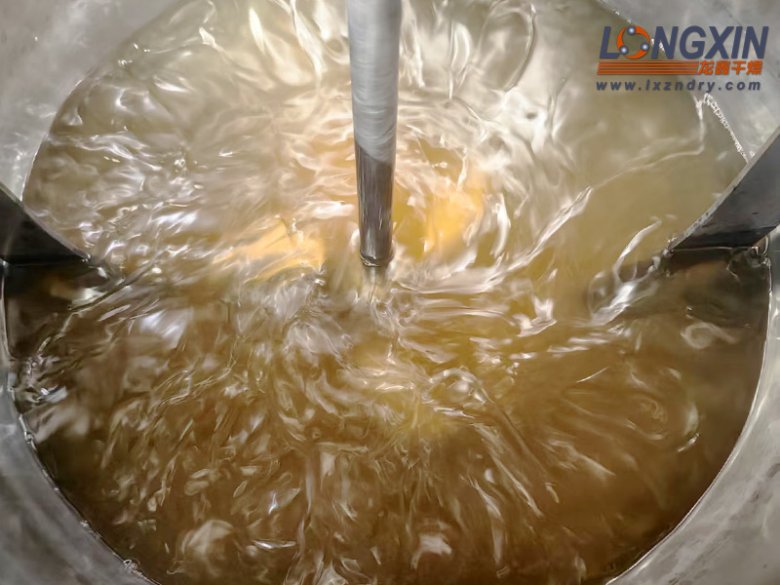

       酚醛樹脂微球的制備通常采用噴霧干燥法，但傳統(tǒng)設(shè)備面臨兩大技術(shù)壁壘：
       (1) 溶劑體系工藝缺陷：以乙醇、丙酮為溶劑的酚醛樹脂體系，在開放式干燥過程中易因溶劑揮發(fā)不均導(dǎo)致微球表面褶皺，粒徑分布跨度達(dá)D50=10～50μm，且分散性差導(dǎo)致碳化后孔結(jié)構(gòu)坍塌率超40%。某頭部負(fù)極材料企業(yè)實(shí)測顯示，進(jìn)口酚醛樹脂微球碳化后孔隙率達(dá)75%，而國產(chǎn)同類產(chǎn)品僅為55%，直接影響硅烷沉積均勻性。
        (2) 水系工藝粒徑失控：水系酚醛樹脂因粘度高、表面張力大，傳統(tǒng)離心噴霧設(shè)備難以實(shí)現(xiàn)亞微米級粒徑控制，常出現(xiàn)“團(tuán)聚-粘連”現(xiàn)象，導(dǎo)致后續(xù)CVD工藝中硅納米顆粒沉積不均，電池循環(huán)壽命衰減加速。

龍鑫閉式循環(huán)噴霧干燥技術(shù)：溶劑體系的精準(zhǔn)破局

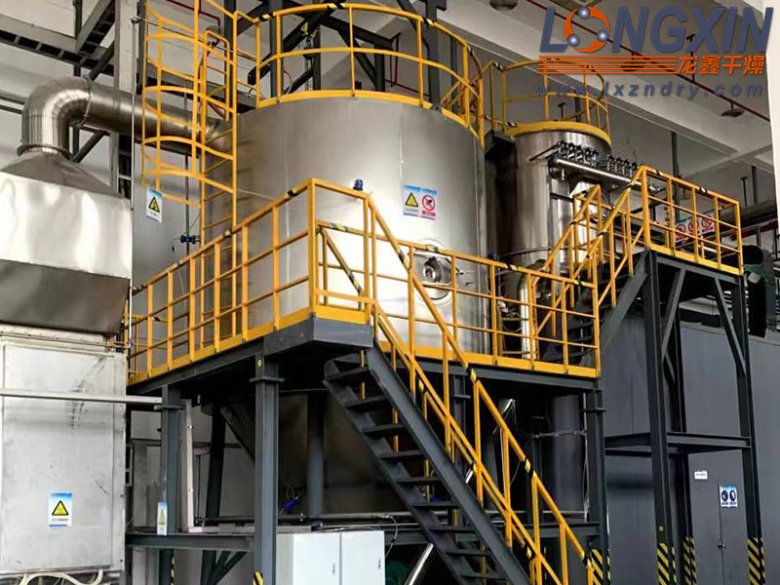

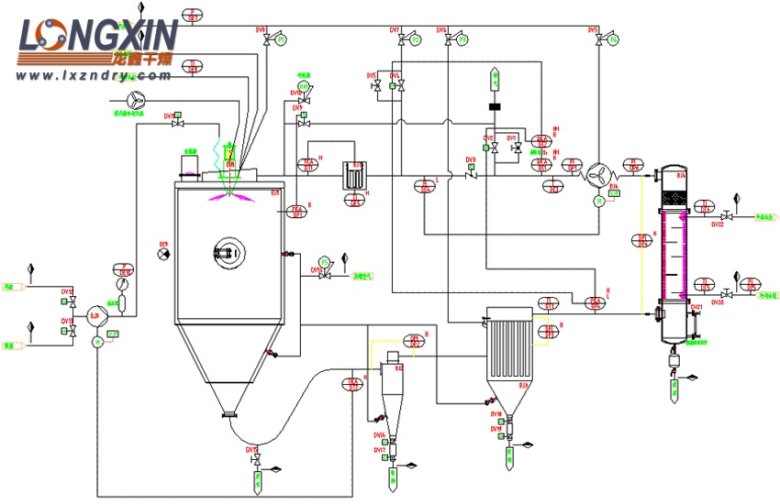

       針對溶劑型酚醛樹脂微球的制備難題，龍鑫干燥研發(fā)的BLPG型閉式循環(huán)噴霧干燥機(jī)構(gòu)建了“惰性氣體保護(hù)+溶劑回收”的全閉環(huán)體系：
       (1) 氮?dú)庋h(huán)系統(tǒng)：干燥塔內(nèi)維持1～2kPa正壓，氧氣濃度＜3%VOL，避免酚醛樹脂氧化交聯(lián)，確保微球表面光滑度提升。設(shè)備采用PID精準(zhǔn)控溫，入口溫度80～300℃可調(diào)，配合8000～20000rpm離心霧化盤，將液滴粒徑控制在20～100μm區(qū)間，粒徑分布CV值低。
       (2) 溶劑回收效率：通過-20℃低溫冷凝裝置，乙醇、丙酮等溶劑回收率≥95%，每噸微球生產(chǎn)可節(jié)約溶劑成本超萬元。某新能源企業(yè)應(yīng)用案例顯示，采用龍鑫設(shè)備制備的酚醛樹脂微球碳化后中孔占高，硅烷沉積均勻性、電池首效明顯提升。

離心氣流多用技術(shù)：水系酚醛樹脂的超細(xì)突破

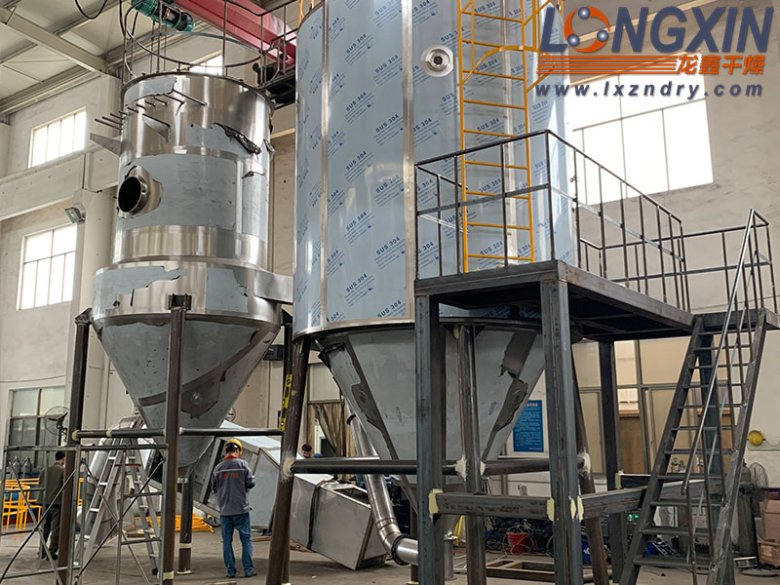

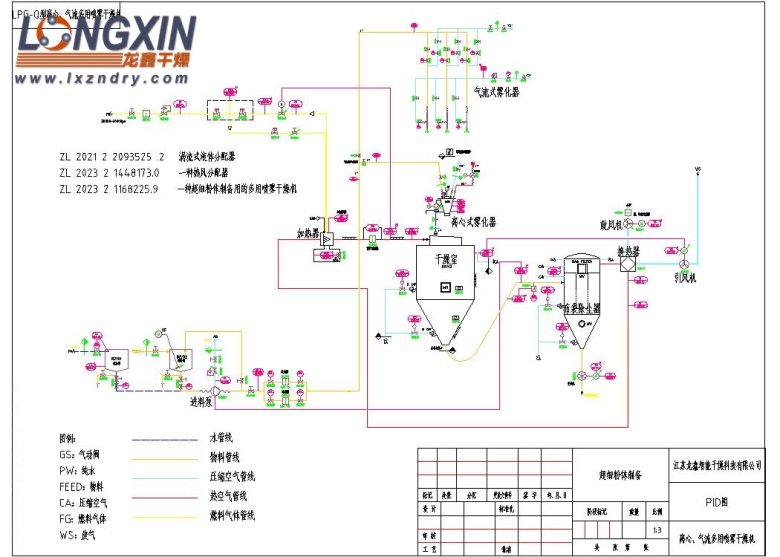

       對于水系酚醛樹脂體系，龍鑫LPG-Q型離心氣流多用噴霧干燥機(jī)實(shí)現(xiàn)了“雙模霧化+梯度干燥”的技術(shù)創(chuàng)新：
       (1) 霧化系統(tǒng)升級：設(shè)備集成離心霧化（線速度220m/s）與氣流霧化（壓縮空氣二次切割），通過更換霧化裝置可切換工藝，將水系酚醛樹脂霧化成10～50μm超細(xì)液滴，粒徑分布均一，滿足鈦酸鋇改性酚醛樹脂的微納米級分散需求。
       (2) 防粘壁工藝：干燥塔錐體錐角優(yōu)化至55°，配合空氣震擊器脈沖清壁，微球粘壁率低，產(chǎn)品純度達(dá)99%以上。某硅碳負(fù)極廠商測試數(shù)據(jù)顯示，該設(shè)備制備的微球碳化后振實(shí)密度穩(wěn)定，與進(jìn)口產(chǎn)品相當(dāng)，而生產(chǎn)成本降低。

產(chǎn)業(yè)化加速：從技術(shù)突破到供應(yīng)鏈重構(gòu)

       目前，龍鑫干燥的酚醛樹脂微球干燥解決方案已應(yīng)用，隨著CVD硅碳負(fù)極在動力電池領(lǐng)域滲透率預(yù)計2028年突破20%，酚醛樹脂微球的國產(chǎn)化率需在2025年前提升至50%以上，而龍鑫的技術(shù)創(chuàng)新正為產(chǎn)業(yè)鏈“去進(jìn)口化”提供核心裝備支撐。
