鋰離子電池電極材料的晶相分析

在上篇《鋰離子電池電極材料的晶相分析（一）》中我們講到鋰離子電池中的電極是使用由懸浮在粘結劑溶液中的活性電極顆粒和導電添加劑多組分漿料涂覆在金屬箔基材上制成的，它對電池的電化學性能有著決定性的影響。

我們可以通過晶相組成和晶粒大小等參數可以描述電極材料的晶相特征和晶相組成（例如NCM正極材料中的Ni濃度），繼而掌握控制充放電循環過程中的能量密度和材料穩定性。

在研究新的正極材料時，需要小心地控制晶相組成。但是，僅靠起始材料的化學組成正確并不能確保最 終正極材料的晶相組成的正確，因為反應物不大可能只融合成單個晶相，這就要求對最 終正極材料進行晶相分析。另一個與晶相相關的重要參數，即晶粒大小，代表著共格晶疇，這在通常情況下可能與圖 1 所示的顆粒粒度不同。

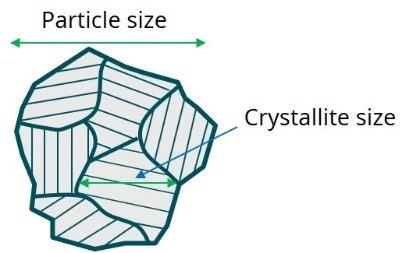

圖1 顯示晶粒大小與顆粒粒度之間差異的圖示

但是，在原級顆粒成核并隨后聚團形成較大的次級顆粒的過程中，晶粒大小和原級顆粒粒度之間可能存在相關性。

如何掌握原級顆粒粒度的信息？這對了解電極材料中的離子擴散非常重要。下面的實驗，我們通過馬爾文帕納科Empyrean 銳影Nano版 X射線散射系統進行USAXS分析，為樣品提供了有關原級顆粒度的信息。

實例分析

在本研究中，除上篇推文中提到的使用Aeris臺式 X 射線衍射對五種 LMFP正極材料進行了晶相組成和晶粒大小的測定以外，為了找出晶粒大小和原級顆粒粒度之間的相關性，我們還使用超小角 X 射線散射 (USAXS) 測量了幾份樣品，以確定原級顆粒粒度。此外，實驗還使用XRD測量了負極材料合成石墨樣品，并給出了樣品的石墨化度。

USAXS 測量

室溫 USAXS 測量是在 Empyrean 銳影Nano 版X射線散射系統上執行的，該衍射儀配置了高分辨率光學模塊，在入射和衍射射束側均配有晶體單色器。該設置能夠使用從 0.01° 開始的散射數據在 Ultra SAXS 儀器上進行測量。在 -0.01° 至 0.4° 之間的掃描范圍內采集 X 射線散射數據，并使用馬爾文帕納科的 EasySAXS 軟件對采集的 X 射線散射數據進行了分析。

圖2 顯示了純 LFP 樣品顆粒的粒度體積分布 (Dv(r)) 和顆粒半徑 (R)。在該樣品中，使用對數正態近似法計算出的中值粒徑為 56 nm，這與通過 XRD 測量獲得的晶粒大小 (56 nm) 非常相關。

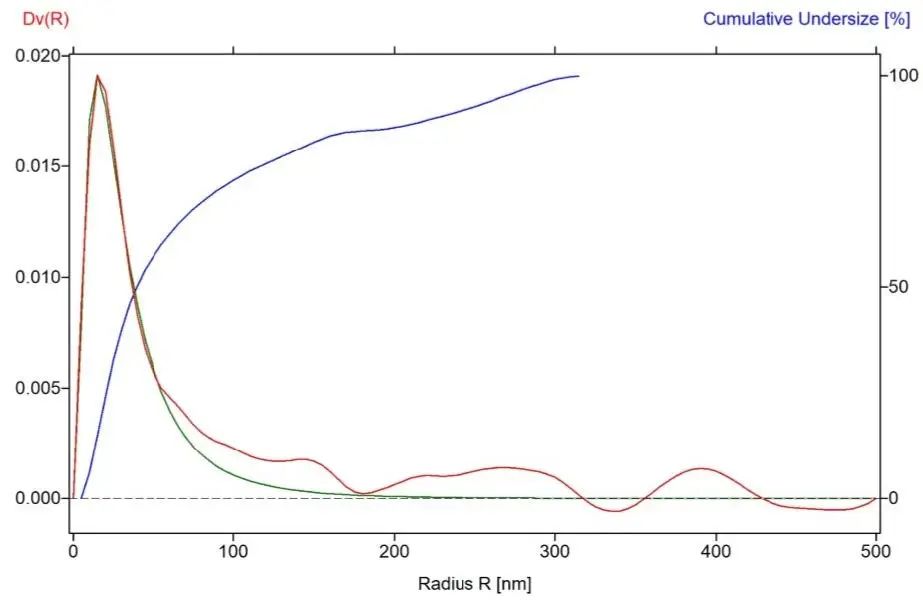

圖2 粒度體積分布源自 LFP (0% Mn) 樣品的 USAXS 數據。

紅色線表示 Dv(R) 體積加權粒度分布曲線，藍色線表示粒度分布曲線下的累計值 (%)，綠色線表示對數正態近似曲線。

應當注意的是，使用 USAXS 測量的粒度是原級顆粒粒度。實驗中，還使用馬爾文帕納科超高速激光粒度儀 Mastersizer 3000 上的激光衍射功能測量了次級顆粒粒度，結果為 2.97μm。在另一個樣品上使用 USAXS 測量了顆粒粒度，并且還發現其與相應的晶粒大小具有良好的相關性。

合成石墨的石墨化度

石墨化度 (g) 可以通過使用等式 (1) 從 002 晶格面的樣品峰位相對于理想石墨峰位的位移來測量：

其中 g (%) 是石墨化度，0.3440 nm 是完全不可石墨化碳的層間距，0.3354 nm 是理想石墨晶體的層間距，d (002) 是樣品 002 峰對應的層間距。

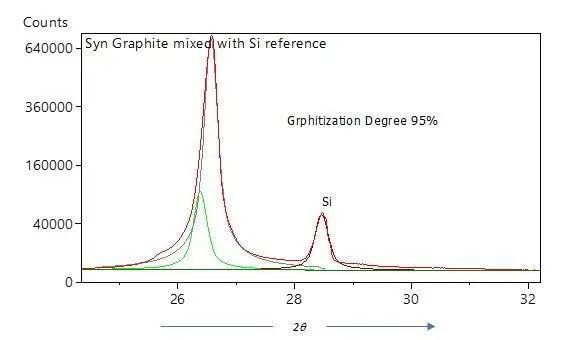

圖3 根據 XRD 圖樣中的 d (002) 峰位移得出的石墨化度。紅色是測得的衍射圖，而綠色、灰色和棕色曲線是擬合峰。

有時材料可能含有兩個具有不同石墨化度的晶相。在這種情況下，可以使用峰面積加權平均值來計算平均石墨化度。由于計算精度取決于峰位測量的準確度，因此建議增加一些已知 XRD 峰位不與石墨峰重疊的參比樣品。圖 3 顯示了一種此類合成石墨樣品中通過 XRD 測量獲得的石墨化度，其中添加了 Si 粉末作為參比。

實驗結論

Conclusion

綜合兩篇推文所做的實驗研究，可以得出馬爾文帕納科Aeris 臺式XRD 可用于分析電池電極材料的晶相，以測量晶相組成、晶粒大小和石墨化度等重要參數。

此外，馬爾文帕納科Empyrean銳影Nano版多功能X射線散射平臺上的 USAXS 分析還可以提供有關原級顆粒粒度的信息，這對于了解電極材料中的離子擴散非常重要。通過實驗，在所檢測的 LMFP 樣品中，發現原級顆粒粒度和晶粒大小之間存在良好的相關性。

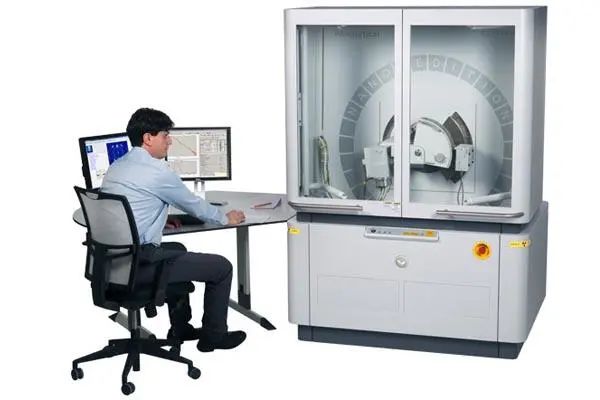

Empyrean 銳影 Nano版

Empyrean銳影Nano版多功能X射線散射系統，是指在Empyrean銳影平臺上以ScatterX78為主構筑的散射系統，主要是對納米材料進行小角和廣角X射線散射（SAXS/WAXS)測量的專業級分析工具。Scatter X78可用于測量從0.08度（2theta）起的SAXS數據和高達78度（2theta）的高質量WAXS數據。因其在銳影平臺上具有優異的分辨率、靈敏度和測量速度，甚至還可用于測量弱散射強度的低濃度稀釋樣品。
