在上一篇文章中我們著重介紹了EDXRF用于鋰離子電池正極材料元素分析的應用，其中展示了EDXRF用于鋰離子電池正極材料元素分析中的工作曲線、準確度比對、重復性以及與ICP相對比的穩定性以及準確度。

波長色散 (WDXRF)與能量色散（EDXRF）作為XRF分析技術的兩大分支，由于兩者探測系統區別，使其在儀器設計方面有比較大的差異，進而決定了其在應用場景和分析上有各自的適用性。

相對于EDXRF ，WDXRF光譜儀配有一整套由準直器和分光晶體組成的分光系統，因此其檢出限更低，穩定性和測量范圍都更具有優勢。它不但可以分析正極材料，還可以用于包括鋰電材料中的添加劑、上游礦產、以及相關的有色金屬冶煉等領域的分析，可為涉及鋰電材料上下游的生產型企業提供更大的投資回報。

作為世界領先的X射線分析技術供應商，馬爾文帕納科的多代WDXRF光譜儀在業界享有盛譽。其于2015年推出的最新一代XRF光譜儀Zetium搭配了SumXcore(即多核X射線分析技術)、SDD探測器以及更加智能化的SuperQ軟件，實現了更低的檢出限（見表格），更快的分析速度以及更優異的穩定性。

鋰電正極材料元素檢出限（Zetium光譜儀）

除了極低的檢出下限之外，Zeitum 還具有更寬的分析范圍，分析元素范圍可從Be到Am。

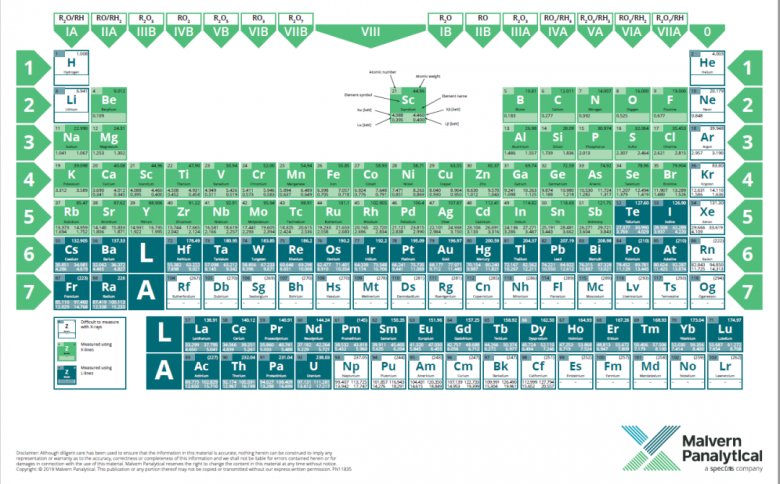

Zetium 光譜儀的元素檢測范圍

除此之外，在實際使用過程當中，儀器的穩定性也備受關注。本實驗進行了一系列的應用案例驗證，展示了WDXRF在分析主量和添加元素的穩定性。

              磷酸鐵鋰（LFP）粉末實驗分析

為了評估LFP材料應用，本實驗采用熔融制樣方式，主要針對Fe2O3（35-65%）、P2O5（35-55%）兩種主量元素進行定量分析實驗方案設計。獲得的工作曲線線性相關系數均在0.999以上，后續的實驗驗證數據也表現出了優異的穩定性。

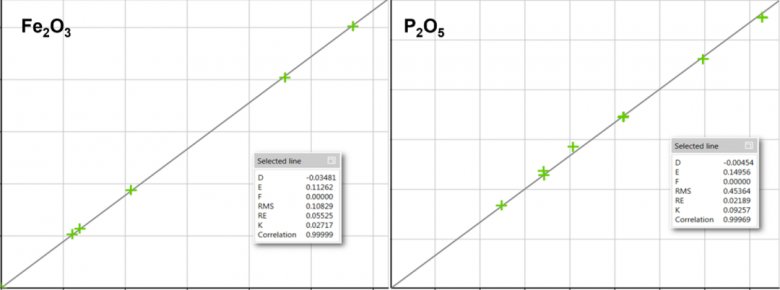

Zetium實驗獲得的工作曲線先行相關系數均在0.999以上

本實驗同時使用了EDXRF與WDXRF對LFP粉末中Fe和P元素進行測試以及制樣重復性試驗，兩者均表現出優異的結果穩定性，RMS均小于0.15%。

與EDXRF穩定性對比實驗

NCM三元材料實驗分析

為了驗證WDXRF應用于鋰電材料添加劑的分析性能，本實驗同時對NCM三元材料Ni（20-60%）、Co(10-30%)、Mn(10-45%)三種主量元素以及W(0-0.07%)、Zr(0-0.07%)兩種微量元素進行實驗方案設計，并且通過熔融片和壓片兩種不同的制樣方式驗證了三種主量元素的測量重復性以及重新制樣的重復性。

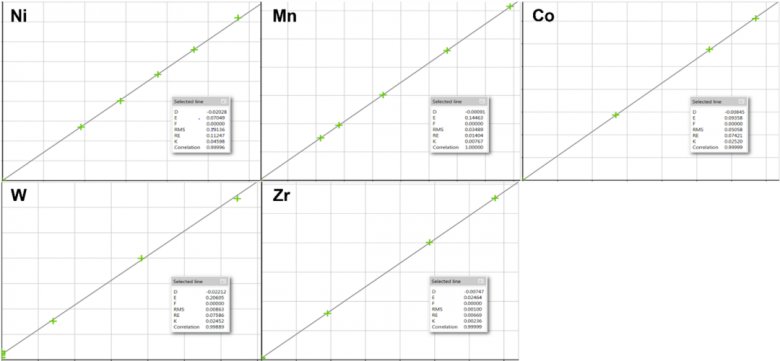

Zetium 光譜儀測量三種主量元素和兩種微量元素的工作曲線

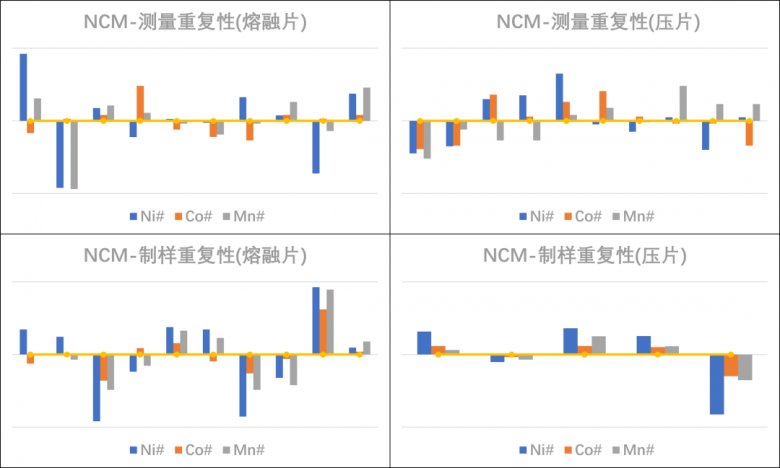

下圖為測量重復性和制樣重復性的數據，在制樣重復性方面：熔融片數據RMS在0.12-0.15左右，壓片數據RMS在0.34-0.42左右，實驗表明熔融制樣可以獲得更優異的制樣穩定性。在測量重復性方面：無論是熔融片還是壓片數據的RMS均小于0.01，說明了Zetium光譜儀卓越的儀器穩定性。

測量重復性和制樣重復性實驗（左側為玻璃熔珠，右側為壓片）
