中國粉體網訊 北京大學葉堉研究員課題組提出了一種利用相變和重結晶過程制備晶圓尺寸單晶半導體相碲化鉬（MoTe2）薄膜的新方法。該工作以“Seeded 2D epitaxy of large-area single-crystal films of the van der Waals semiconductor 2H MoTe2”為題，發表在學術期刊《科學》上。

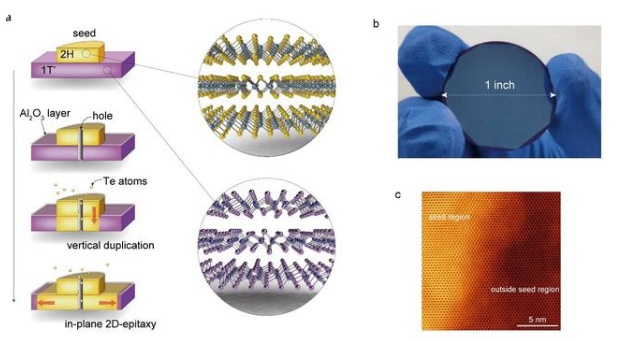

圖片來源：北京大學物理學院
北京大學物理學院消息顯示，實驗中，研究組首先通過碲化磁控濺射鉬膜的方法得到含有碲空位的晶圓尺寸多晶1T'相MoTe2薄膜。然后，通過定向轉移技術將機械剝離的單晶MoTe2納米片作為誘導相變的籽晶轉移到1T'-MoTe2晶圓的正中央，通過原子層沉積的致密氧化鋁薄膜隔絕1T'相MoTe2薄膜與環境中的Te原子接觸抑制其他成核。
隨后在種子區域內打孔，使種子區域成為Te原子補給并維系1T'到2H相變的唯一通道，通過面內二維外延實現了單一成核相變生長的單晶薄膜。
整個相變過程伴隨著以異質界面處2H相MoTe2為模板的重結晶過程，使得相變后的整個薄膜的晶格結構和晶格取向與籽晶完全一致，最終得到晶圓尺寸的單晶MoTe2薄膜。將得到的晶圓尺寸單晶MoTe2作為模板，通過再次蒸鍍鉬膜以及再次碲化的方法，可以在垂直方向上實現對該晶圓的快速外延，制備二維半導體的塊材單晶晶圓。
據悉，以該薄膜為溝道材料，結合課題組之前發展的MoTe2相變工程方法制備的大面積1T'/2H/1T'相面內異質結場效應晶體管陣列，器件體現出100%的良率，并具有很好的電學性能，且其電學性能表現出很好的均一性。
此外，這一工作還得到了國家重點研發計劃、國家自然科學基金、北京市自然科學基金、人工微結構和介觀物理國家重點實驗室等支持。
