APS-100超聲法粒度儀在磁性四氧化三鐵納米材料中的應用

       作為一種優良的磁性材料，四氧化三鐵納米粒 子在作為磁記錄材料、磁流體的基本材料、特殊催化劑原料、磁性顏料等方面顯示出許多 特殊的功能，在生物技術領域和醫學領域亦有著很好的應用前景。

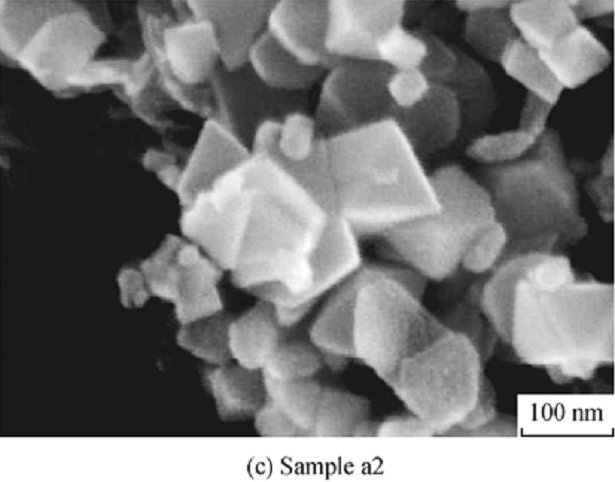

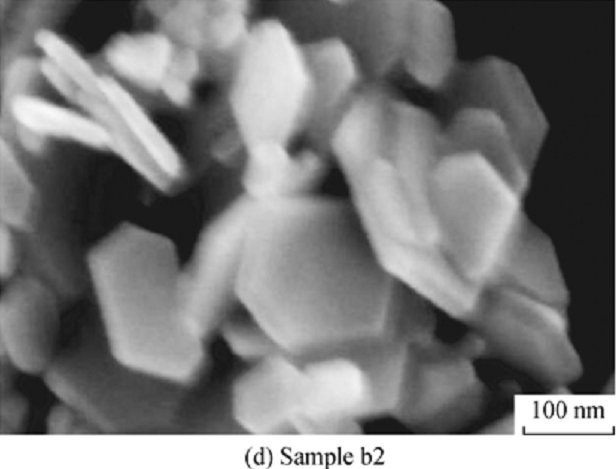

圖1： 樣品a2和b2微觀形貌的SEM照片

        華南理工大學曾老師課題組采用氧化共沉淀法，在弱磁場的輔助作用下，以 FeCl2，NaOH 為原料、H2O2 為氧化劑，合成得到了正八面體和六方體型 Fe3O4 納米粒子。并通過美國MAS生產的APS-100超聲法粒度儀對合成的Fe3O4 納米粒子的粒度進行了測定，通過SEM圖1和APS-100測量的粒度分布數據圖2，說明了最終的粒子是二次粒子，是由 Fe3O4 初級粒子經歷二次成核和二次生長得到的。

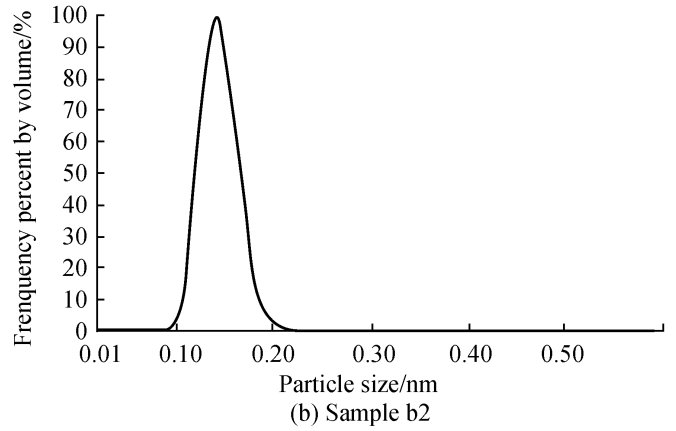

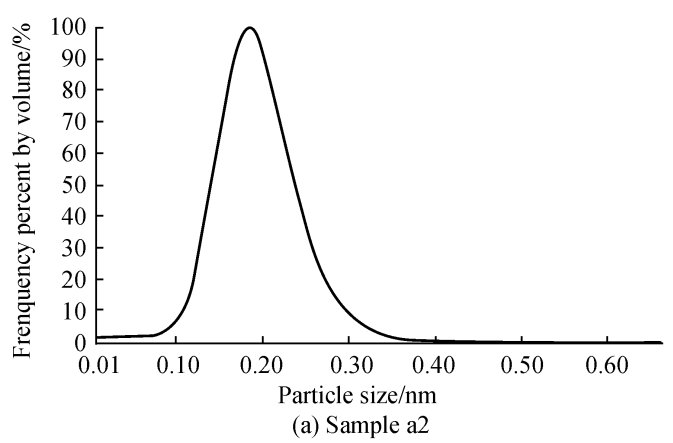

圖2： 樣品a2和b2的粒度分布

表1：樣品a2和b2 產物的晶粒的理論計算大小

        另外對比圖 2 實測的顆粒粒度分布和表1的Scherrer 公式計算的晶粒度大小，也說明最終的粒子是二次粒子，是由 Fe3O4 初級粒子經歷二次成核和二次生長得到的。表1：樣品a2和b2 產物的晶粒的理論計算大小

補充說明：

        一次粒子（primary particle），又稱初級粒子和原級粒子。利用各種化學反應方法得到的最初粒子（晶粒）。

       二次粒子（secondary particle），由若干一次粒子組成的聚集體。

參考文獻：

HU Dawei, WANG Yanmin. JOURNAL OF THE CHINESE CERAMIC SOCIETY 2009, Vol. 37,
