引言

顯微 CT 技術是一項通過利用 X 射線對微觀樣品進行高分辨率成像的先進技術，是研究和解決地質學問題的重要工具，在地質行業發揮著不可或缺的作用。本文將介紹顯微 CT 技術的基本原理、發展歷程以及其在地質行業的特殊應用。

01

顯微 CT 技術簡介

顯微 CT 技術利用 X 射線照射樣品，通過探測器記錄透射的 X 射線強度分布，再利用計算機算法重構出樣品的三維內部結構。其獨特之處在于能夠在非破壞的情況下，提供高分辨率和全方位的三維圖像。

顯微 CT 技術的發展歷程

顯微 CT 技術主要用于微觀尺度下的樣品成像，其發展歷程包括幾個階段：

1990 - 2000：顯微 CT 技術開始應用于生物學、材料科學等領域，但分辨率和樣品大小受到限制。

2000 - 2010：隨著 X 射線源和探測器的技術進步，顯微 CT 的分辨率和成像質量得到了極大的提升。

2010 - 至今：顯微 CT 應用于更多領域，如地質學、考古學等，取得了顯著成就。

顯微 CT 技術的特點

顯微 CT 技術是在工業 CT 技術的分支，同時又具有其獨特的特點：

高分辨率成像：顯微 CT 技術能夠實現亞微米級別的分辨率，可以清晰顯示微觀結構，揭示樣品內部的細節特征。

非破壞性檢測：相比傳統的樣品制備方法，顯微 CT 技術不需要對樣品進行任何破壞性處理，保持了樣品的完整性，可以多次掃描同一樣品。

三維重建：通過顯微 CT 技術獲得的數據可以進行三維重建，使得研究人員能夠全方位地了解樣品的內部結構。

體積小安裝便捷：相較于傳統工業 CT 設備，顯微 CT 尤其是臺式顯微 CT 具備更小的體積，對安裝環境的要求少，無需配置特殊電源線即可使用。

02

顯微 CT 技術在地質行業的應用

1 巖石礦物學研究

顯微 CT 技術能夠對巖石、礦物樣品進行高分辨率成像，揭示其中的微觀結構特征，為巖石成因和性質的研究提供了重要依據。

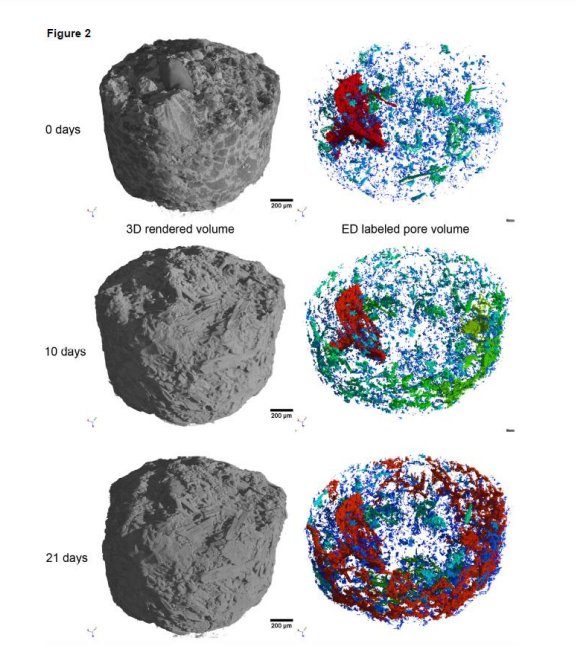

【1】鈣質砂巖的 3D 渲染體積（左列）

按其當量直徑 (ED) 進行顏色編碼的孔隙體積（右列）

2 古生物學研究

應用顯微 CT 技術對古生物化石進行掃描，可以獲得其內部骨骼結構等信息，為古生物學家研究古代生物的形態特征提供了重要參考。

【2】盾皮魚類 Compagopiscis 間側片(IL)和牙齒組織學顯微成像及三維虛擬重建

3 巖心研究

顯微 CT 技術在巖心研究中具有重要應用，可以對巖心樣本進行非破壞性的三維成像，揭示其中的孔隙結構、礦物組成等信息，為油氣勘探和儲層評價提供了重要依據。

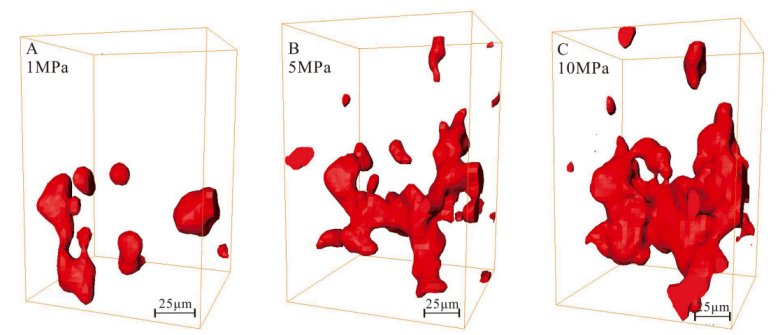

【3】不同壓力條件下顯示致密儲層中不同的石油構造

4 礦床勘探與開采

顯微 CT 技術可以用于礦石樣品的內部成分分析，幫助礦床勘探人員準確定位礦體位置和估計礦石儲量。

5 地下水資源研究

顯微 CT 技術可用于地下水儲層的孔隙結構、滲透性等參數的研究，為地下水資源的開采和管理提供科學依據。

2023 年 9 月 18-21 日期間，復納科技攜手 NEOSAN 顯微 CT 參加了 2023 中國地質學會年會，同時分享了其在地質行業相關的應用案例：

樣品為頁巖，以 900nm 像素大小掃描，顯示礦

物的分布及其典型薄層之間的斷裂形態

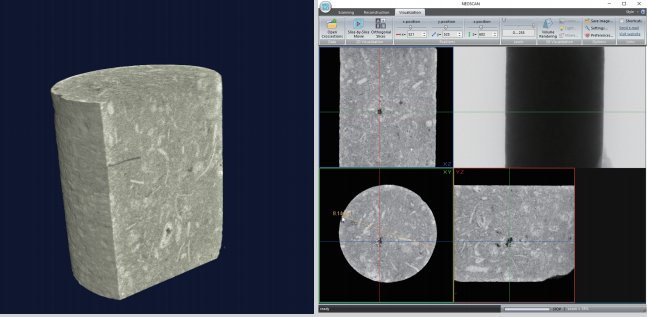

樣品為碳酸鹽，以 1.8μm 像素大小掃描，無損

地顯示其內部 3D 微觀結構

總結

顯微CT技術作為一種高分辨率、非破壞性的成像技術，為地質學研究提供了獨特的視角。其在地質行業的應用，為巖石礦物學研究、古生物學研究、礦床勘探與開采以及地下水資源研究等領域帶來了顯著的進展，促進了地質科學的發展和礦產資源的有效開發利用。

03

關于 NEOSCAN 顯微 CT

NEOSCAN 是一家專注于設計和生產顯微 CT 儀器的公司，由 Alexander Sasov 創立于比利時。目前 NEOSCAN 推出三款顯微 CT 產品：N60、N70、N80，可在不破壞樣品的同時，得到樣品的結構信息（空腔孔隙）、密度信息（組分差異），同時可以輸出三維模型，進行仿真分析。

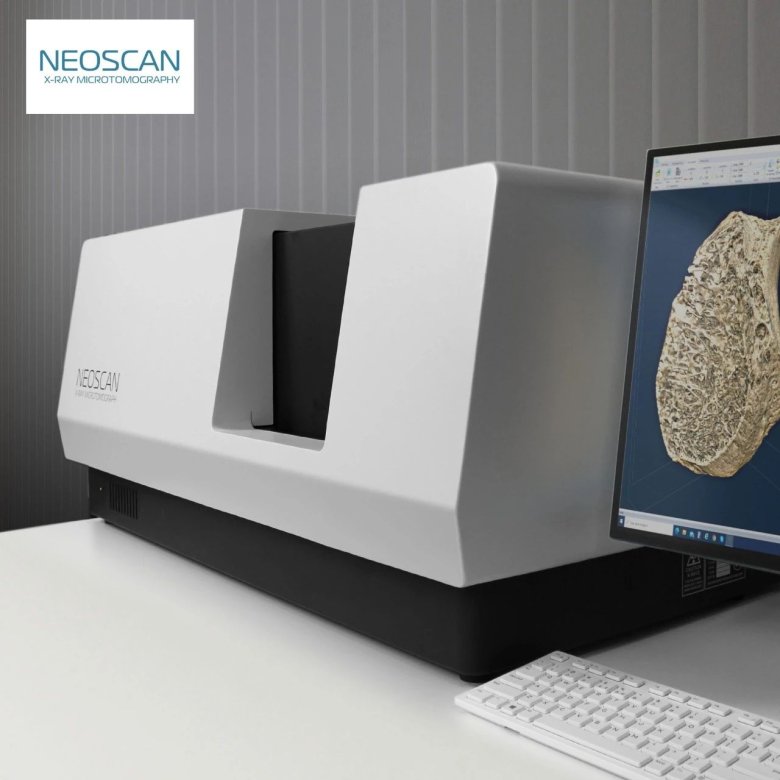

N60 緊湊型臺式顯微 CT

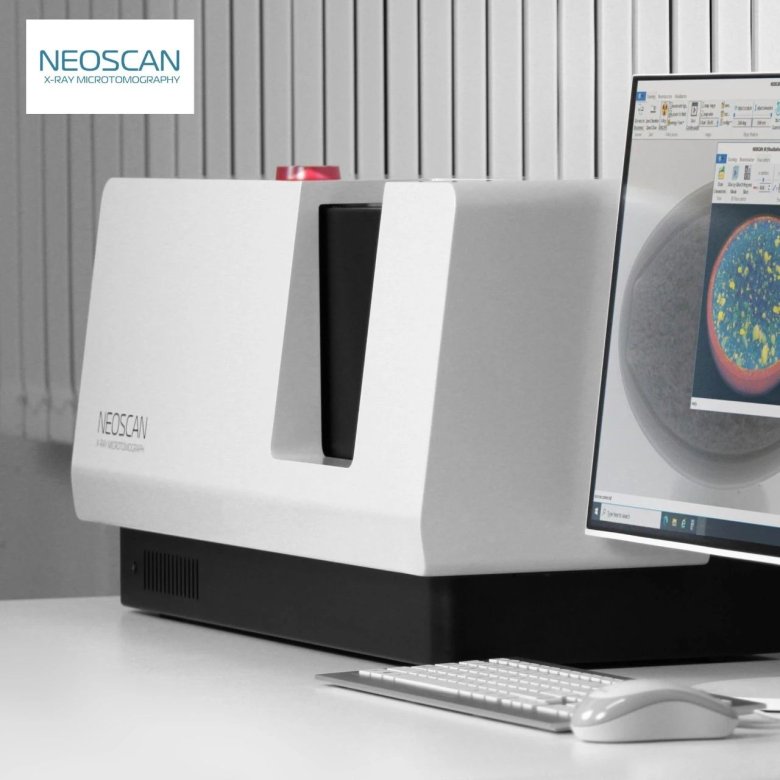

N70 快速型臺式顯微 CT

N80 高分辨臺式顯微 CT

如果您想獲取更多關于 NEOSCAN 臺式顯微 CT 的產品詳情或者應用案例，歡迎您隨時聯系我們，垂詢電話：400 857 8882。

04

參考文獻

【1】 Cnudde, V., Boone, M.N., ”High-resolution X-ray computed tomography in geosciences: a review of the current technology and applications”, Earth Science Reviews (2013), doi: 10.1016/j.earscirev.2013.04.003

【2】Sanchez S, Dupret V, Tafforeau P, et al. 3D microstructural architecture of muscle attachments in extant and fossil vertebrates revealed by synchrotron microtomography PLoS One, 2013, 8(2): e56992

【3】Yang S, et al.(2022) Pore structure and fluid distribution of tight sandstone by the combined use of SEM, MICP and X-ray micro-CT. Journal of Petroleum Science and Engineering. 208,109241.
