研究背景與目的

材料與方法

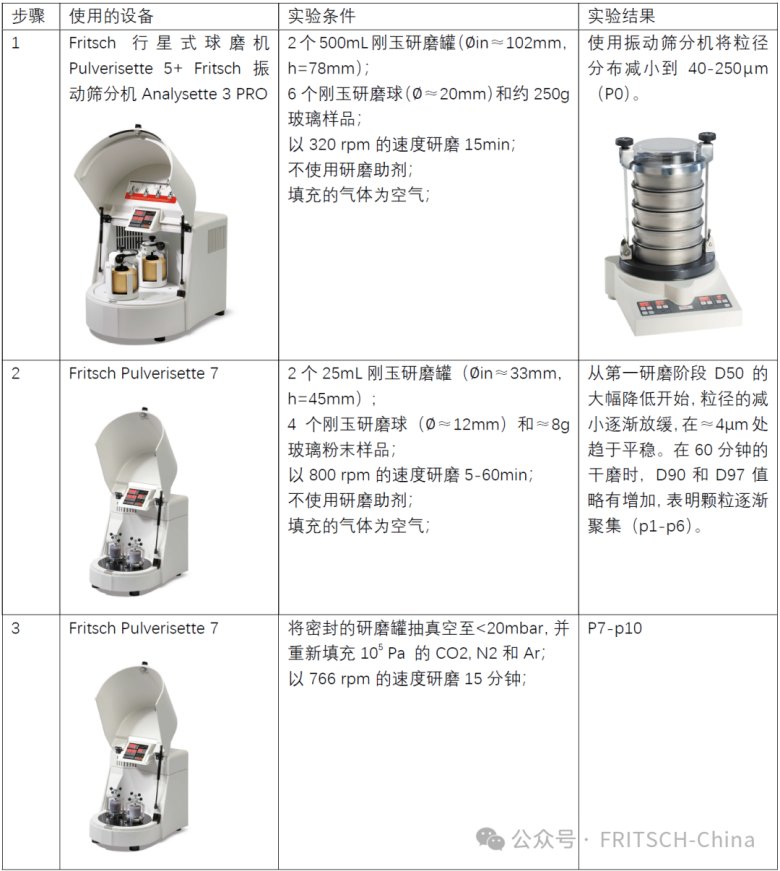

樣品準備：采用鋇硅酸鹽玻璃粉末作為研究對象，通過不同的粉磨程序處理粉末。

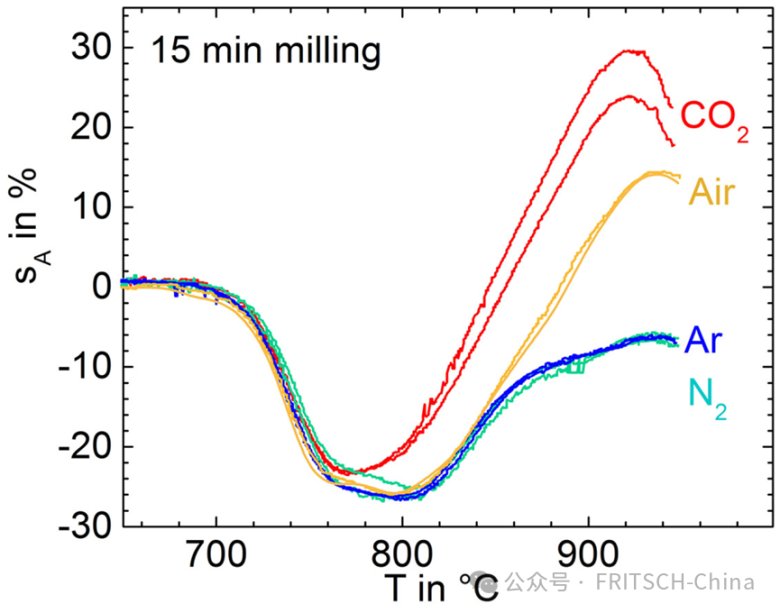

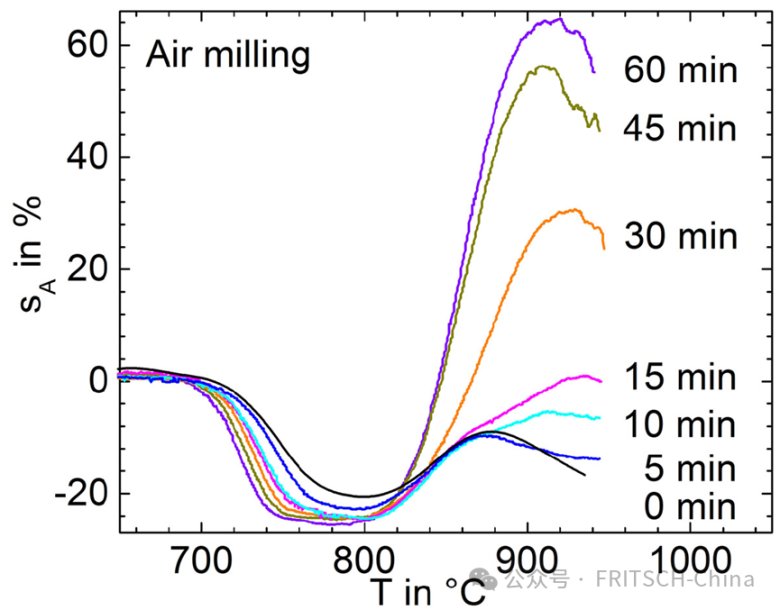

在5 K/min加熱過程中，在空氣中研磨的玻璃粉末的輪廓面積變化sA與溫度的關系(p1–p6)	在5 K/min的加熱過程中，在不同氣氛（p7-p10）中研磨15min的玻璃粉末的輪廓面積變化sA與溫度的關系。

粉末壓塊（在N2中研磨15min，p9）的光學顯微照片，以5 K/min的速度加熱至指定溫度，并在空氣中淬火

實驗現象

氣氛效應：雖然樣品被單軸壓制并在空氣中燒結，但球磨氣氛對發泡有顯著影響，其影響程度大致為氬氣≈氮氣<空氣<二氧化碳。

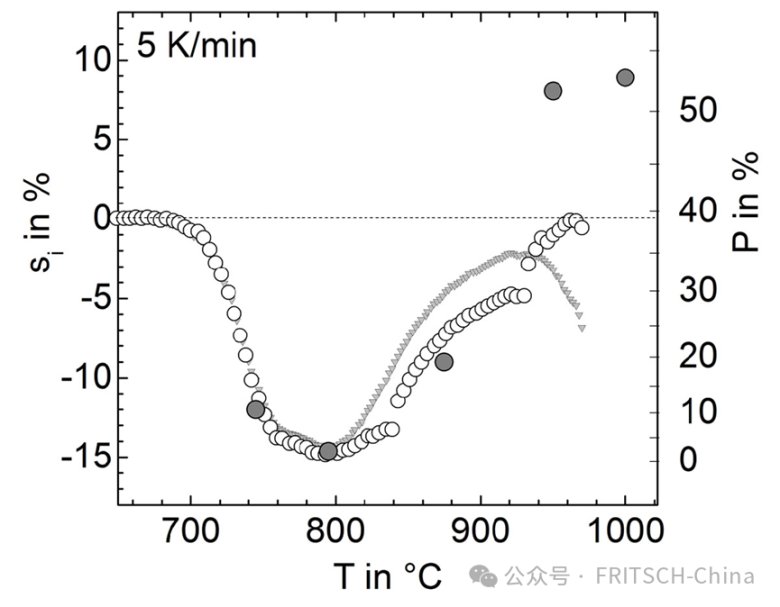

在氮氣中研磨15min的粉末的線性各向同性收縮率si（空心圓，左坐標）和相應孔隙率P（灰色圓，右坐標）與溫度的關系（p9）

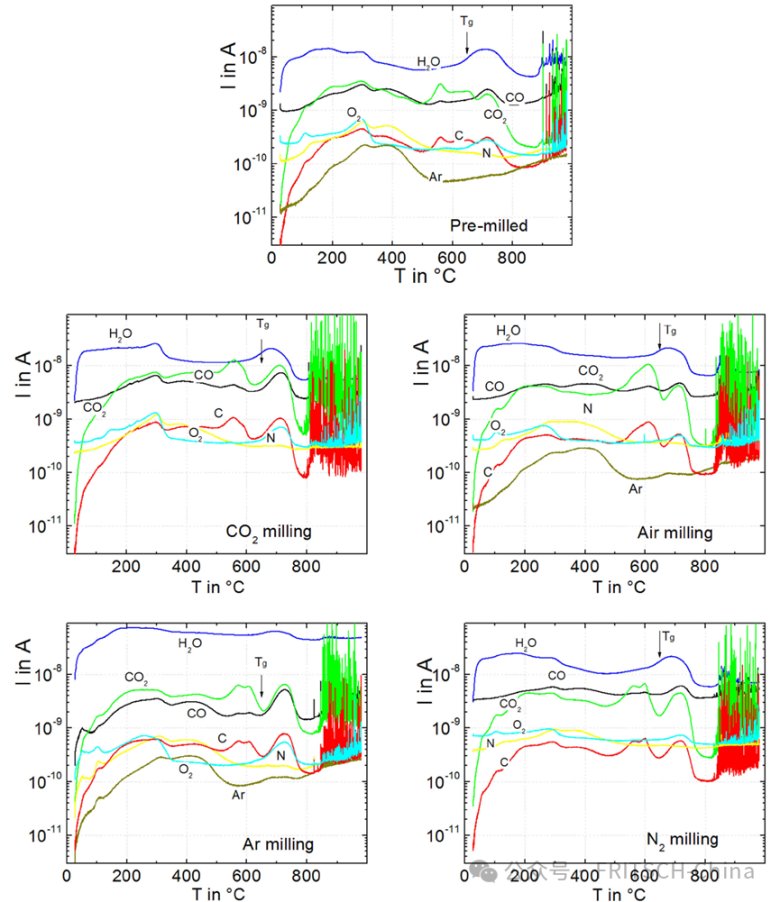

預研磨（p0）、空氣研磨（p7）、CO2研磨（p8）、N2研磨（p9）和Ar研磨（p10）過程中，以20 K/min的速度加熱時，對生坯粉末壓塊進行脫氣

結論
