在追求更安全、更高能效的能源存儲解決方案中，固態電池因具有高能量密度和卓越的安全性而備受矚目。近期的研究中，一種名為Li6PS5Cl的固體電解質因其高鋰離子導電性和良好的加工性成為研究熱點，有望推動固態電池的大規模應用。然而，當與高壓陰極材料如LiNi0.8Co0.15Al0.05O2(NCA)配對時，Li6PS5Cl會遭遇不利的副反應，限制了其實際應用。針對這一挑戰，實驗人員利用Fritsch Pulverisette 7開發出了一種創新方案來提升電池性能和穩定性。

（a）機械融合及其工作原理的示意圖。（b） 原始NCA|LPSCl的示意圖顯示，由于寄生反應阻礙了鋰離子的傳輸，界面處發生了化學降解并形成了電阻CEI。（c）LIC@NCA|LPSCl界面代表穩定的鋰離子傳輸，由于機械融合過程，界面和陰極顆粒表面更圓，沒有任何電化學降解。（d） 球磨和退火LIC粉末的XRD圖。（e） LIC的SEM圖像。（f）在不同溫度下，LIC在7 MHz至1 Hz頻率范圍內的奈奎斯特圖，使用等效電路擬合插圖中呈現的光譜，以及（g）其相應的Arrhenius圖，顯示Li離子電導率隨溫度線性增加，Ea=0.31 eV。

通過Li3InCl6(LIC)涂層有效抑制NCA與Li6PS5Cl界面不良反應的重要性，以及這一方法如何顯著增強固態電池的性能和循環穩定性。特別地，采用行星式球磨機Pulverisette 7實現了對納米晶LIC的精細制備，并以機械融合的方式將其作為180nm厚的保護層均勻涂覆于NCA顆粒表面，形成類似核殼結構的LIC@NCA復合材料。

行星式球磨機Pulverisette 7在此過程中的核心作用在于其高度可控的機械力研磨能力，能夠確保LIC層均勻且牢固地附著于NCA顆粒上，從而創建一個穩定且導電的界面，這是傳統溶液法難以實現的。這一機械球磨技術不僅提高了材料的處理效率，還為精確調控涂層厚度和均勻性提供了可能，是實現高性能固態電池的關鍵步驟。

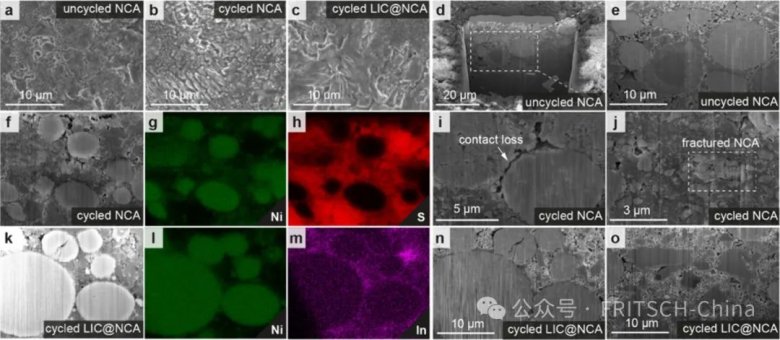

具有原始NCA的陰極的俯視圖(a-c)SEM圖像和LIC@NCA在循環前后(200次循環)。未循環NCA和LPSCl復合物的PFIB-SEM圖像(d, e)。循環NCA的PFIB-SEM圖像及其相應的EDS映射(f?h)。循環NCA的橫截面PFIBSEM圖像顯示了接觸損失和NCA顆粒破裂(i，j)。循環的PFIB-SEM圖像LIC@NCA其對應的EDS圖譜(k?m)證實了NCA顆粒上的LIC涂層。循環的PFIB-SEM橫截面圖像LIC@NCA顯示出緊密的顆粒接觸并且NCA顆粒(n, o)沒有斷裂。

實驗結果顯示，使用LIC涂層的固態電池展現出顯著改善的性能，包括在0.1C倍率下初始放電比容量達到148mAh/g，以及在0.2C倍率下經過200次循環后仍保持80%的容量，截止電壓為4.2V(相對于Li/Li+)。相比之下，未經LIC涂層處理的對照組電池則表現出低初始容量和較差的循環穩定性。

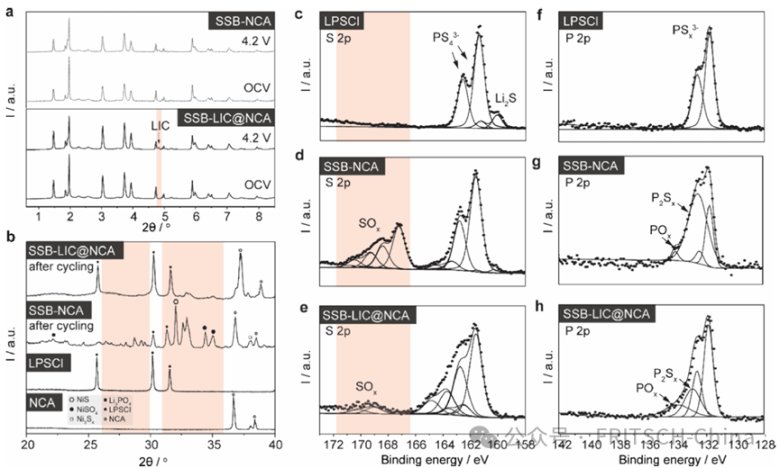

(a)在包括開路電壓(OCV)和4.2 V在內的各種電壓下的陰極復合材料的SXRD圖。(b) NCA、LPSCl和循環陰極復合物的XRD圖。循環SSB-NCA (b)的XRD光譜中出現的次峰表明NCA|LPSCl界面上形成的分解產物。LPSCl、循環NCA復合材料和循環NCA的(c-e)S 2p和(f-h)P 2p的XPS光譜LIC@NCA復合材料。循環SSB-NCA(d, g)在S 2p光譜中的結合能超過166.0 eV時出現峰值，表示SOx化合物的形成，在163.5 eV處出現峰值，對應于橋接硫(P-[S]x-P)。P 2p光譜在133.1和134.5 eV處呈現出新的成分，這與P2Sx（多硫化物）和POx的形成有關。LIC涂層(e)在166eV以上顯著抑制SOx化合物的形成，同時向較低的結合能增加次級組分。

借助一系列先進表征技術，如原位X射線衍射(XRD)、X射線光電子能譜(XPS)、聚焦離子束掃描電子顯微鏡(FIB-SEM)和飛行時間二次離子質譜(TOF-SIMS)，研究團隊深入解析了LIC涂層如何有效減少NCA與Li6PS5Cl之間的有害界面反應、防止分層和顆粒裂紋，進而提升整體電池性能。

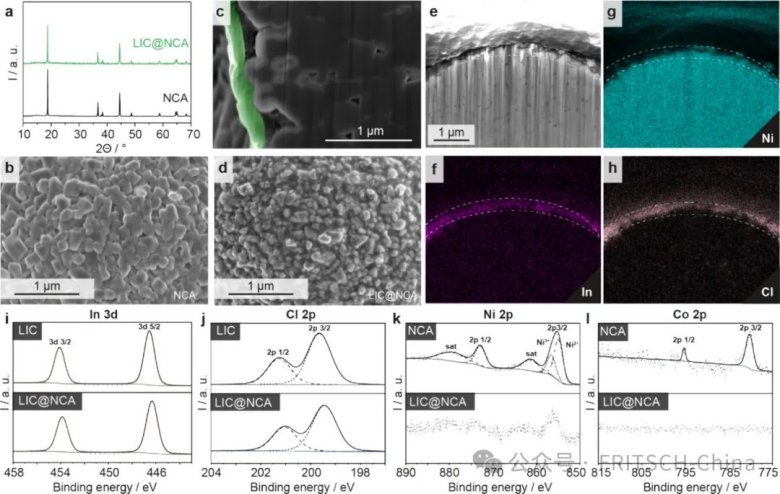

(a)從原始NCA收集的XRD圖和LIC@NCA顆粒。原始NCA的SEM圖像(b)和LIC@NCA顆粒(d)。(c) 橫截面等離子體聚焦離子束掃描電子顯微鏡設備(PFIB-SEM)圖像LIC@NCA顯示了LIC涂覆的NCA表面。(e) 橫截面FIB-SEM圖像LIC@NCA以及相應的EDS映射(f?h)。在LIC和Cl 2p(j)的3d(i)和Cl 2p(j)XPS光譜中LIC@NCA以及Ni 2p(k)和Co 2p(l)原始NCALIC@NCA.

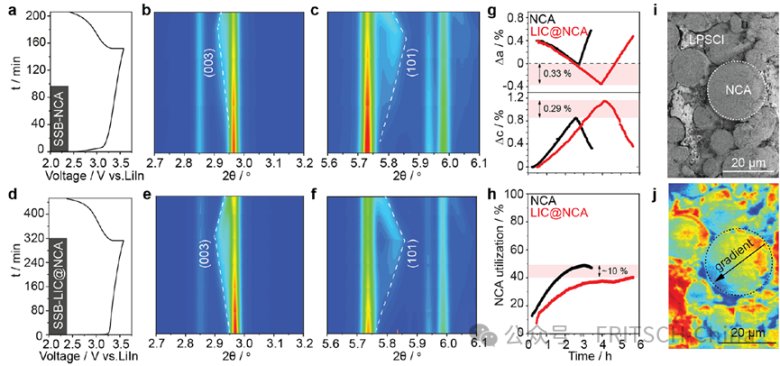

SSB-NCA(a-c)和SSB-LIC@NCA(d?f)處于初始周期。等值線圖顯示了布拉格反射的演變以及作為x(Li)函數的相應電壓分布。SSBNCA晶格參數的相對變化SSB-LIC@NCA在初始循環期間。請注意，這些值是操作單元內許多粒子的統計平均結果。初始循環期間晶格參數的相對變化(g)。SSB-NCA第一循環中的活性材料利用率SSB-LIC@NCA(h)。帶電的PFIB-SEM橫截面圖像(i)LIC@NCA基于Li+(j)的陰極復合材料及其相應的TOF-SIMS圖像。

總之，行星式球磨機Pulverisette 7在Li3InCl6涂層制備過程中的應用，展示了高端機械設備如何助力科學研究實現材料性能的突破，為固態電池領域提供了一個有力的技術支持案例，推動著下一代能源存儲技術的進步。
