對上圖所示的硅橡膠進(jìn)行粉碎，將樣品粉碎細(xì)度降低至<1mm，并嘗試將樣品的最終細(xì)度降低至<0.1mm。這種樣品彈性非常大，因此首選切割研磨，并且用干冰對樣品進(jìn)行冷卻。

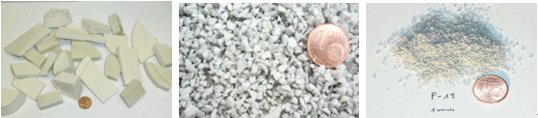

針對分析使用的少量樣品，可以采用手工進(jìn)行預(yù)破碎，如下圖左，（如果樣品量非常大，我們推薦選用切割研磨機(jī)PULVERISETTE25，每小時的處理量可以達(dá)到85L）。預(yù)粉碎成小塊后，選用通用型切割機(jī)PULVERISETTE19進(jìn)行進(jìn)一步破碎。根據(jù)對彈性材料粉碎的經(jīng)驗，我們將樣品與干冰混合，選用4mm的篩網(wǎng)，我們發(fā)現(xiàn)硅橡膠即使經(jīng)過冷卻任然有很高的彈性，但可以輕松的對樣品進(jìn)行第二步破碎處理，研磨后的樣品見下圖中。鑒于冷凍后對粉碎幫助不大，我們也嘗試了不冷卻，直接采用通用型PULVERISETTE19進(jìn)行破碎，也能順利過4mm的篩網(wǎng)。

進(jìn)一步對樣品進(jìn)行破碎。已經(jīng)被破碎至4mm的樣品與干冰混合，使用PULVERISETTE19，選用1mm篩網(wǎng)進(jìn)行粉碎。粉碎效果依然非常好，滿足樣品的最初要求，最終細(xì)度100%<1mm，研磨后的樣品見上圖。為了使最終細(xì)度達(dá)到更細(xì)，再次將干冰混入樣品中采用0.5mm篩網(wǎng)進(jìn)行切割研磨，樣品不能順利通過篩網(wǎng)，所以，采用切割研磨機(jī)，樣品的最終細(xì)度限制在1mm的篩網(wǎng)。

為了進(jìn)一步進(jìn)行更小細(xì)度的粉碎，我們嘗試將已被粉碎至4mm的樣品，使用可變速旋轉(zhuǎn)粉碎機(jī)PULVERISETTE14，選用0.5mm的篩網(wǎng)進(jìn)行進(jìn)粉碎，最終樣品可以通過0.5mm篩網(wǎng)，研磨后的樣品如下圖。

選用已被切割研磨機(jī)破碎至<1mm的樣品，選用可變速旋轉(zhuǎn)粉碎機(jī)PULVERISETTE 14進(jìn)行進(jìn)一步破碎，不需要冷卻，最終樣品可以通過0.2mm篩網(wǎng)。根據(jù)經(jīng)驗值，選用可變速旋轉(zhuǎn)粉碎機(jī)PULVERISETTE14對樣品進(jìn)行破碎，最終樣品有50%小于篩網(wǎng)孔徑的一半。

以上實驗說明了，硅橡膠是一種特殊的材質(zhì)，將溫度降至-90℃任然具有彈性，所以，冷卻對于提升粉碎效果意義不大。

要得到粒徑小于1mm的分析用樣品，需以下步驟：

首先，手工破碎樣品至約2cm，

第一步精細(xì)粉碎選用通用型切割研磨機(jī)P19，配備4mm篩網(wǎng)，

第二步最終將樣品粉碎至理想的細(xì)度，選用可變速旋轉(zhuǎn)粉碎機(jī)P14，配備0.5mm篩網(wǎng)。

對于大量樣品的破碎，需以下兩個步驟：

首先，選用動力型切割研磨機(jī)P25，配備4mm篩網(wǎng)；

然后選用可變速旋轉(zhuǎn)粉碎機(jī)P14，配備0.5mm篩網(wǎng)。

配置自動進(jìn)樣器L24和旋風(fēng)分離機(jī)，進(jìn)行連續(xù)的自動進(jìn)樣和出樣。
