氧化鋁是一種無機物，化學式Al2O3。難溶于水的白色固體，無臭、無味、質極硬，易吸潮而不潮解。在礦業、制陶業和材料科學上又被稱為礬土。本文應用LUMiSizer?分散體系分析儀，測試不同倍數重力加速度下氧化鋁漿料的穩定性和界面分離速度。

1 實驗目的

通過LUMiSizer?分散體系分析儀測試不同倍數重力加速度下氧化鋁漿料的穩定性和界面分離速度。

2 實驗準備

1.實驗儀器：LUMiSizer?分散體系分析儀。

2.實驗條件：NIR近紅外光源，分別在4種不同倍數的重力加速度下測試

  SOP2：100倍重力加速度，25℃條件下測試30h;

  SOP3：290倍重力加速度，25℃條件下測試15h;

  SOP4：1050倍重力加速度，25℃條件下測試4h;

  SOP5：2090倍重力加速度，25℃條件下測試2h。

3 實驗步驟

1. 準備好樣品。

2. 取樣前使其混合均勻，用注射器取樣裝入PC 2mm樣品管中。

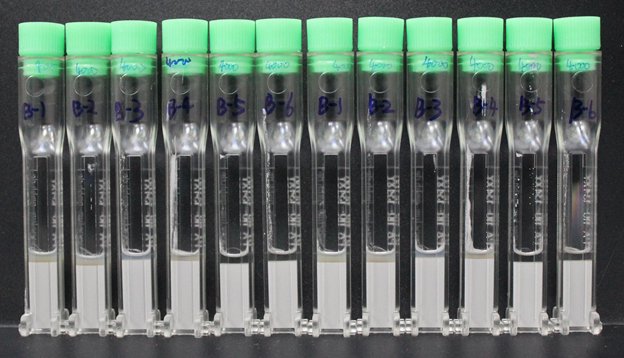

3. 樣品管放入LUMiSizer?分散體系分析儀進行測試。

4 實驗數據討論

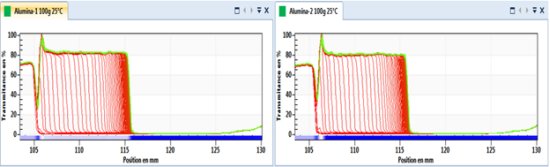

樣品在100倍重力加速度，30h ，25℃條件下測試后的透光率指紋圖譜

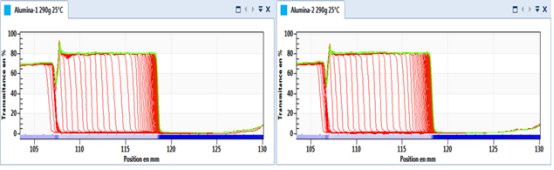

樣品在290倍重力加速度，15h ，25℃條件下測試后的透光率指紋圖譜

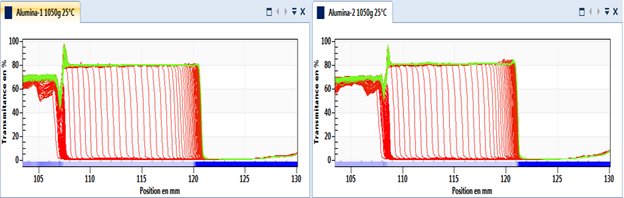

樣品在1050倍重力加速度，4h ，25℃條件下測試后的透光率指紋圖譜

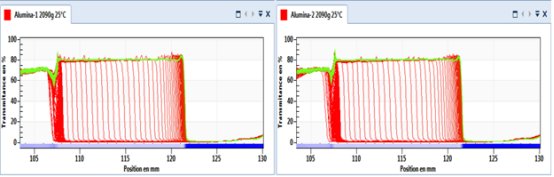

樣品在2090倍重力加速度，2h ，25℃條件下測試后的透光率指紋圖譜

從透光率指紋圖譜看出，在不同測試條件下，氧化鋁漿料的分離行為一致。隨著實驗進行，樣品頂部透光率逐漸增高，樣品管底部有明顯的沉淀層。

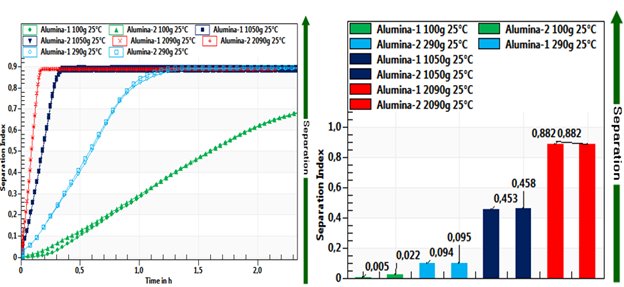

上圖為分離指數隨時間的變化曲線圖和分離指數柱狀圖。分離指數柱狀圖，橫坐標表示樣品編號，縱坐標表示分離指數。分離指數越大則表示樣品相對越不穩定。曲線圖橫坐標表示分離時間，縱坐標表示在該時間點時樣品的分離指數。曲線圖的斜率越大，則表示樣品分離的速度越快。數值越大，相對越不穩定。當曲線與橫坐標平行，說明樣品已經分離完全。

柱狀圖選取在實驗進行到0.16h時的分離指數，可以直觀看出不同倍數的重力加速度下，樣品的分離指數。

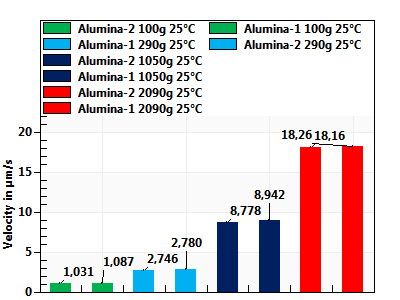

上圖為樣品在不同倍數重力加速度下的界面遷移速度柱狀圖，橫坐標為樣品名稱，縱坐標為界面分離速度。由此看出，不同倍數重力加速度下的界面遷移速度，繼而推算出樣品在自然重力條件下的界面遷移速度。

5 總結

1.氧化鋁漿料在不同倍數重力加速度下具有相同的分離行為。

2.樣品分離過程在測量過程中可以觀察到。

3.澄清層的變化和沉積物的形成由LUMiSizer?分散體系分析儀檢測，而不是用肉眼觀察。

4.利用865 nm的近紅外波長，可以分辨肉眼無法觀察的樣品。

5.LUMiSizer?分散體系分析儀可以同時測試12個樣本，成為一種快捷有效的工具。

6.多波長(近紅外865nm+藍光410nm)靈活地應用于樣品性能測試，為用戶提供全方位的研究體驗。

   版權聲明

*本文章內容為上海奧法美嘉生物科技有限公司合法擁有版權或有權使用的作品，未經授權不得轉載、摘編或利用其它方式使用上述作品。已經上海奧法美嘉生物科技有限公司授權使用作品的，應在授權范圍內使用，并注明來源。違反上述聲明者，上海奧法美嘉生物科技有限公司將追究其相關法律責任。
