乙炔（C2H2）的分離純化在石化工業中始終是一個極具挑戰的科學難題，這主要是因為其與二氧化碳（CO2）和乙烯（C2H4）具有相似的物理化學性質。金屬有機框架（MOFs）因其可調控的孔結構和功能化表面，在氣體分離領域展現出巨大的應用潛力，但已報道的對C2H2具有吸附分離能力的MOFs通常存在吸附量和選擇性難以兼顧的矛盾。而孔隙空間分割（PSP）策略可通過調控孔尺寸和增加客體結合位點密度（圖1），以提高特定氣體的吸附能力及選擇性。此外，傳統PSP MOFs的合成方法相對復雜、過程難以精準控制，這對其大規模制備和應用帶來了一定困難。因此，迫切需要開發新型PSP材料以實現C2H2的高效分離純化。

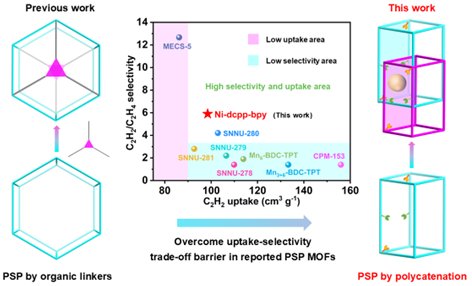

圖1. 采用“2D→3D互鎖”策略構筑PSP MOF以解決C2H2吸附量和選擇性之間的矛盾。

近期，西北大學化學與材料科學學院楊國平/王堯宇教授和李東升教授合作，首次采用“2D→3D互鎖”策略成功構建了一種新型的PSP MOF材料Ni-dcpp-bpy。晶體測試分析結果表明，Ni-dcpp-bpy的結構是由兩種相互平行的二維（2D）層以···ABAB···交錯排列形成3D穿插網絡（圖2），并且通過框架互鎖實現了孔徑優化，在c方向上形成了4.2×5.1 ?2的超微孔，同時在孔表面成功引入了功能N/O位點，這一特點有助于增強主體框架與C2H2的相互作用。

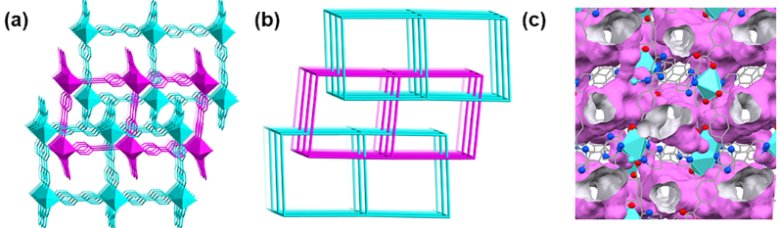

圖2. (a) 沿b方向的2D→3D互鎖網絡；(b) SP 2周期拓撲網絡；(c) 沿c方向的一維通道。

吸附分離實驗表明，相比于傳統PSP MOFs，Ni-dcpp-bpy同時表現出良好的C2H2吸附能力（98.5 cm3 g-1， 100 kPa, 298 K）和高的C2H2/CO2 (3.4)、C2H2/C2H4 (5.9)和C2H2/CH4 (96.4)選擇性，并且能夠從二元和三元（C2H2/CO2/CH4和C2H2/C2H4/CO2）混合氣體中實現高純度C2H4（> 99.9%）分離的同時獲得高生產率的C2H2。此外，Ni-dcpp-bpy經過20次C2H2/CO2分離循環后，仍能保持框架穩定且分離性能幾乎不變。同時，借助微波輔助制備方法，該吸附劑僅需4小時即可完成1克樣品的宏量制備。這些實驗結果充分證明了Ni-dcpp-bpy具有優異的穩定性、可重復使用性和工業化應用前景（圖3）。

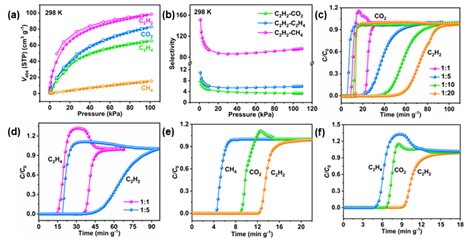

圖3. (a) C2H2、CO2、C2H4和CH4的吸附曲線；(b) Ni-dcpp-bpy對不同氣體混合物的選擇性；(c-f) 不同比例混合物的分離曲線。

此外，采用巨正則蒙特卡羅模擬（GCMC）探究了C2H2、CO2和C2H4在Ni-dcpp-bpy框架中的優先作用位點和概率密度分布（C2H2>CO2>C2H4）。研究發現，C2H2主要通過與框架中的兩個羧基O原子和一個嘧啶N原子形成強的C?H···O/N氫鍵（2.3?3.8 ?），以及與嘧啶環和苯環形成三個C?H···π相互作用力（2.6?3.0 ?，C2H2-I/II為58.13/45.06 kJ mol-1）。相比之下，CO2和C2H4與框架的相互作用力則較弱。這些結果揭示了C2H2與Ni-dcpp-bpy框架之間的優先吸附主要由C?H···O/N相互作用力驅動（圖4）。

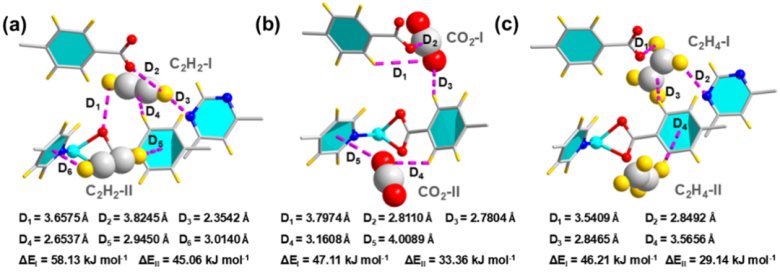

圖4. 不同氣體分子在Ni-dcpp-bpy中的位置模擬及結合能。

總而言之，本研究所報道的新型PSP構建策略有效解決了C2H2吸附量和選擇性之間的矛盾。這不僅有助于提高工業C2H2純化的效率，也能夠為構建高性能PSP MOF材料提供新的思路。

上述研究成果以“A Scalable Pore-Space-Partitioned Metal-Organic Framework Powered by Polycatenation Strategy for Efficient Acetylene Purification”為題發表在《德國應用化學》（Angewandte Chemie International Edition）上。

來源：西北大學化學與材料科學學院、化學加
