本文將向您介紹如何利用Data Viewer數據讀譜軟件，將馬爾文帕納科衍射儀測量獲得的XRD譜圖，輕松制作成學術文章中常用的多譜圖層疊比較圖。

關于Data Viewer 軟件

多譜圖層疊比較是學術文章中常見的XRD附圖，一般用Origin等軟件做圖，但是先要轉化數據格式，再把多個數據一個一個導入到Origin里，然后調整各個譜圖間的間距，改變兩個坐標軸的標注等等步驟，有些繁瑣。而對于Malvern PANalyitcal衍射儀測量得到的XRD譜圖，其實可以用Data Viewer軟件輕松獲得。

Data Viewer是馬爾文帕納科開發的XRD數據看譜軟件：免費，無需激活。一般來說，可以在測量軟件Data Collector的安裝光盤里找到它的安裝程序（在光盤底目錄的External子目錄里）。

使用Data Viewer 軟件制作層疊比較

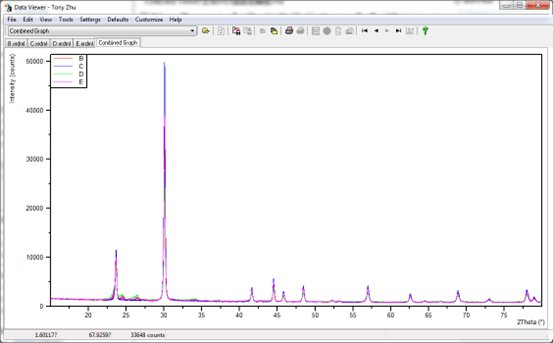

1：如下圖，用Data Viewer打開要做層疊比較的譜圖數據，這時Data Viewer會自動生成一個Combined Graph標簽來把所有打開的數據放在同一個圖里：

2：如下圖，雙擊Combined Graph圖中左上角的圖例，會打開一個對話框：

3：點擊該對話框左側按鈕列里的Data Sets按鈕：

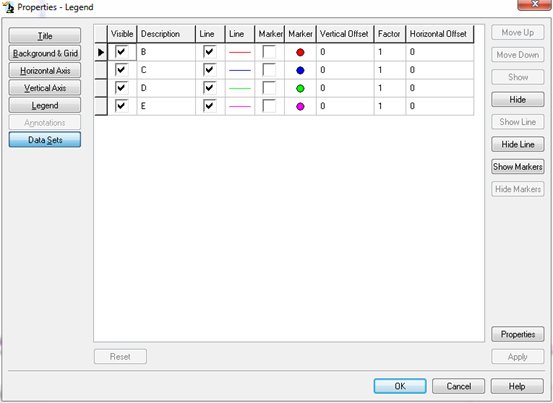

數據譜線設置列表中

各選項列的定義：

? Visible：設置是否在Combined Graph中顯示該數據；

?Description：可修改該數據在圖例中的名稱；

? Line：可選框列設置是否顯示該數據的線條（雙擊Line線條列可設置線條的顏色/粗細/線型）；

? Marker：可選框列設置是否顯示該數據的數據點（雙擊Marker形狀列可設置數據點的顏色/形狀/尺寸）；

?Factor：可設置該數據強度的整體縮放（不改變原始數據，只改變在Combined Graph圖中的顯示）；

?  Horizontal Offset：可設置該數據譜線在圖中的左右平移（不改變原始數據，只改變在Combined Graph圖中的顯示）；

? Vertical Offset：可設置該數據譜線在圖中的的上下平移（不改變原始數據，只改變在Combined Graph圖中的顯示）

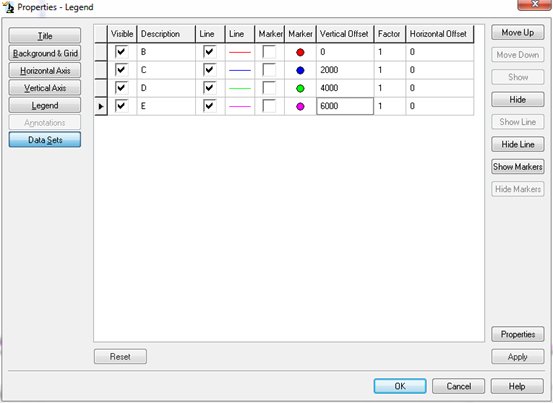

在縱坐標線性坐標下（圖上右鍵菜單選中Linear），將幾個數據的Vertical Offset設置為等差數列，即可將它們的譜線上下等間距層疊開：

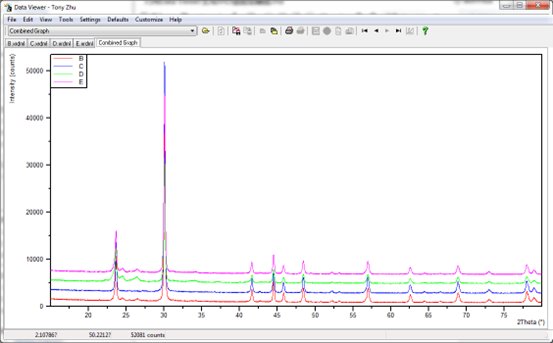

4：設置完成后，點擊OK按鈕，然后就得到我們想要的效果了：

5：要往圖上添加符號（如+、*、#、$等）來標識不同物相，可以用圖上右鍵菜單New Annotation...，已添加上的標識可以用鼠標拖動來改變它的位置，也可以雙擊它去設置它的字體/顏色/尺寸/連接線等；

6：接下來可以用菜單Edit - Copy Graph to Clipboard（快捷鍵Ctrl+C）將圖復制到剪貼板，或者可以用菜單File - Save Graph as...將圖保存為圖片格式，然后粘貼到文章中即可。
