中國粉體網訊 近年來，新能源汽車與智能化、網聯化技術加速融合，使得自動駕駛技術得到了快速發展和應用。2020年2月，國家發改委等11部門聯合發布了《智能汽車創新發展戰略》。作為智能網聯汽車的頂層規劃文件，該政策進一步明確提出推進車載高精度傳器產品研發，建設關鍵零部件產業集群。

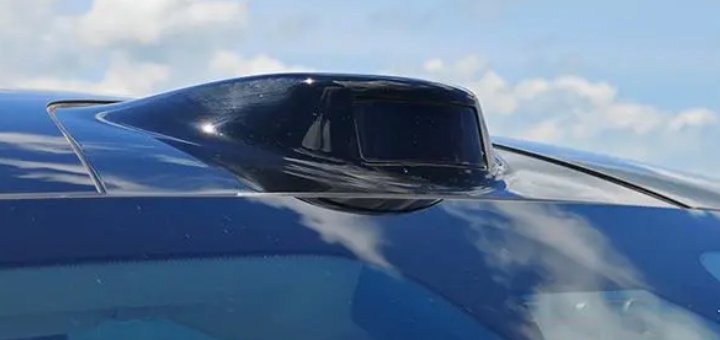

激光雷達（LiDAR）是通過發射紅外激光束的探測信號，與障礙物相遇后將反射回來的信號與發射信號進行比較處理，得到目標物的位置、距離、方位、速度、姿態、形狀等信息，以實現避障或自主導航功能。激光雷達作為高精度傳感器，已被廣泛認為是實現高等級自動駕駛的必要傳感器，重要性愈發突出。

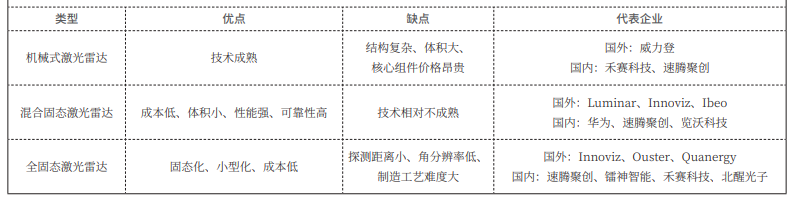

不同技術路線激光雷達優缺點
其中，激光光源是車載激光雷達的核心器件之一，目前VCSEL光源具有低制造成本、高可靠性、小發散角、易于二維集成的優勢，是車載混合固態激光雷達與 Flash 激光雷達的不二選擇。VCSEL芯片幫助車載混合固態激光雷達實現更遠的探測距離、更高的感知精度以及滿足人眼安全等一系列嚴苛的需求；也可以幫助Flash激光雷達實現更靈活寬闊的視場角，且極具成本優勢。
但VCSEL光電轉換效率僅為30-60%，這意味著要面臨散熱問題和熱電分離問題，其次VCSEL的功率密度非常高，每平方毫米可以做到千瓦以上，所以只能采用真空封裝，即基板要做三維腔室，把透鏡架設到芯片上方。因此，實現高效散熱、熱電分離及熱膨脹系數匹配成為VCSEL封裝基板選擇的重要考量。
因此，陶瓷基板便成為了車載激光雷達等產品的芯片封裝理想材料。
DPC陶瓷基板具備了高導熱、高絕緣、高線路精準度、高表面平整度及熱膨脹系數與芯片匹配、可垂直互連等諸多特性，極大滿足了VCSEL的封裝要求。

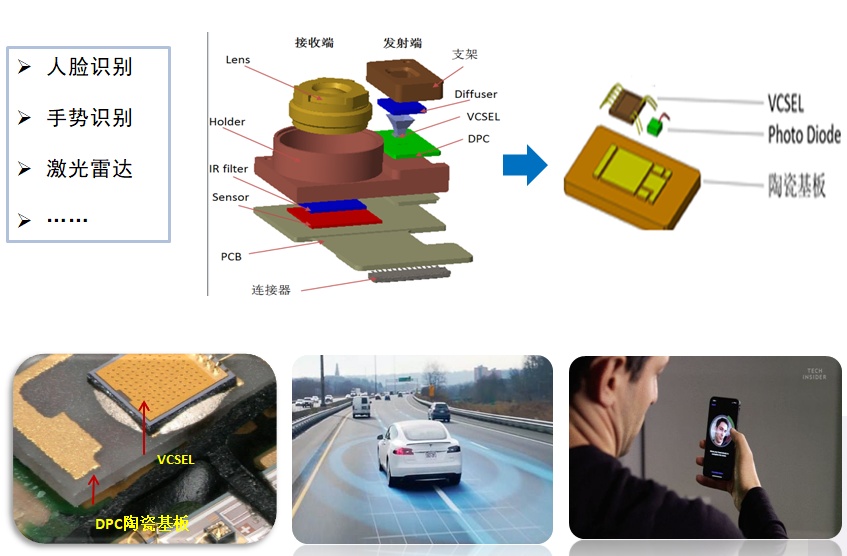

DPC陶瓷基板3D感測方案，來源：芯瓷半導體
01 散熱性好
DPC陶瓷基板垂直互連，形成內部獨立的導電通道，陶瓷本身既是絕緣體，又能散熱，實現熱電分離，可有效解決VCSEL芯片散熱問題。
02 可靠性高
VCSEL芯片功率密度很高，需要考慮芯片和基板熱膨脹失配導致的應力問題，而陶瓷基板具有與VCSEL高匹配的熱膨脹系數。此外DPC陶瓷基板可實現金屬邊框與陶瓷基板的一體成型為密封腔體，結構緊湊，無中間粘結層，氣密性高。
03 垂直互連
VCSEL封裝需要把透鏡架設到芯片上方，即基板是需要做成三維腔室，DPC陶瓷基板具有高可靠垂直互連的優勢適用于垂直共晶焊接。
除了陶瓷基板之外，還有透明陶瓷。

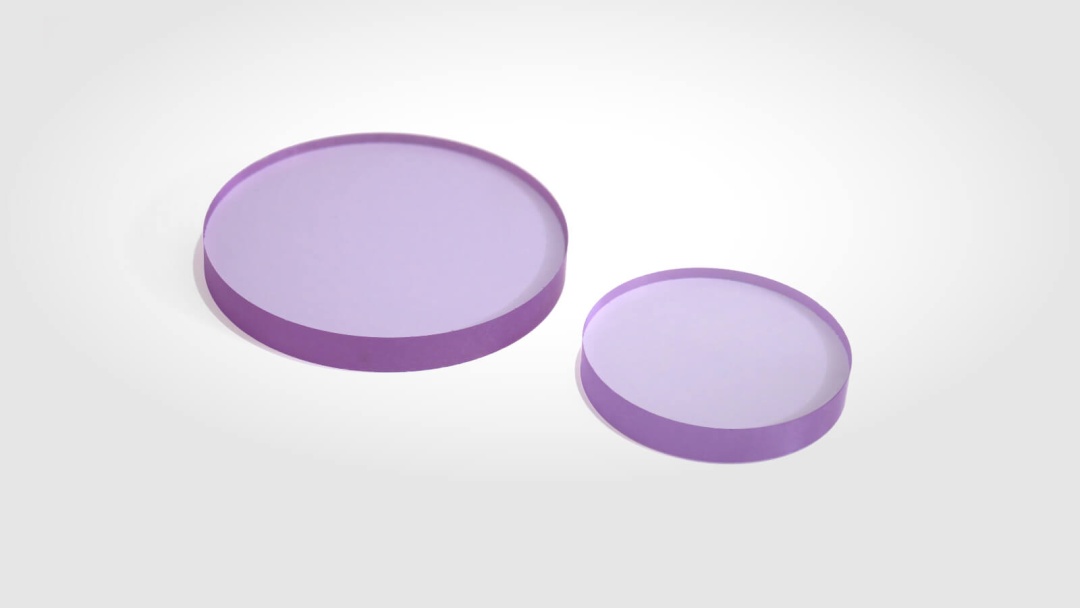

2021年，II-VI公司在官網宣布推出了可用于固態激光器和光學組件的陶瓷YAG（釔鋁石榴石）制造平臺。
激光雷達系統依靠穩定、一致且能大規模生產的組件，為車輛提供周圍數百米外場景的高分辨率地圖。基于這一背景，II－VI公司開發出一種專用生產工藝用以生產新型陶瓷YAG。新工藝生產出的陶瓷YAG比晶體YAG具有更好的可擴展性，也有著非常高的摻雜均勻性和重復性，這些優勢使其成為理想的光學窗口材料，并使固態激光材料釹摻雜YAG用于增益介質，鉻摻雜YAG用于Q開關。
II-VI推動的陶瓷和晶體光學材料的創新結合，由此催生新型的激光應用。與晶體YAG不同，陶瓷YAG能夠在滿足客戶需求的基礎上規模化生產，并保持非常嚴格的摻雜均勻性公差，這也增強了遠程汽車激光雷達固態激光器的競爭力。
高級輔助自動駕駛系統怎么能少MLCC。
ADAS是指通過識別和判斷自動駕駛過程中可能發生的情況來控制機械設備的技術，包括車道保持輔助系統（LKAS）、360度全景泊車（SVM）和智能巡航控制（SCC）。隨著車輛功能不斷進步，安裝在車內的高性能半導體和元器件的數量也在逐漸增加，特別是自動駕駛汽車為了使各種芯片快速接收信號，需要可靠的能源（電力）供應以及消除信號噪聲。
MLCC是控制電子產品電路內電流穩定流動的電子設備的核心部件，對智能手機、家用電器和汽車至關重要。根據Paumanok數據，傳統燃油車單車MLCC用量在3000顆左右，而純電動車的單車用量達到18000顆，隨著自動駕駛等級提升和搭載ADAS系統的汽車數量提升，MLCC的用量也會隨之增加。

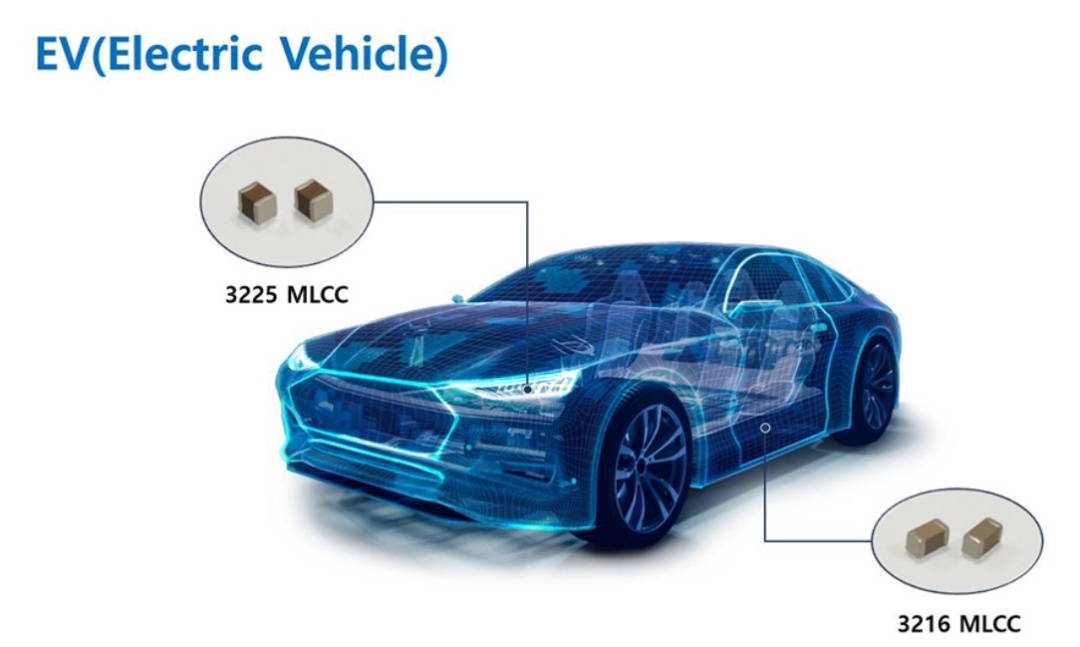

來源：三星機電
目前，三星電機已成功開發了兩款無人駕駛汽車的必備安全運行系統ADAS中裝載的車載MLCC，其特點小型化、高容量。
小結
汽車智能化發展背景下，陶瓷材料在新能源汽車智能化進程中占據越來越重要地位。而其在整個技術層面處于基礎，只有材料不斷的技術創新，才能支撐產業整體高效發展。
參考來源：
滴水石開：【滴水研究】覆銅陶瓷封裝基板
吳喜慶等：車載激光雷達市場潛力巨大.業界視點
熱點科技、懂車帝、東吳證券
