中國粉體網訊 在芯片制程工藝方面，臺積電是公認的行業領頭羊，其已經量產5nm工藝。不過有一家科技巨頭被大家忽視了，它就是IBM。事實上在2015年，IBM就推出7nm芯片，2017年推出5nm芯片，如今IBM直接推出了全球首個2nm工藝芯片。
IBM表示，2nm工藝芯片的晶體管密度高達333.33MTr/mm2，該數值相當高。作為對比，臺積電的5nm工藝晶體管密度為171.3MTr/mm2，下一代3nm工藝的晶體管密度為292.21MTr/mm2，英特爾下一代7nm工藝的晶體管密度為237.18MTr/mm2。相比指下，IBM的2nm工藝芯片有著明顯優勢。

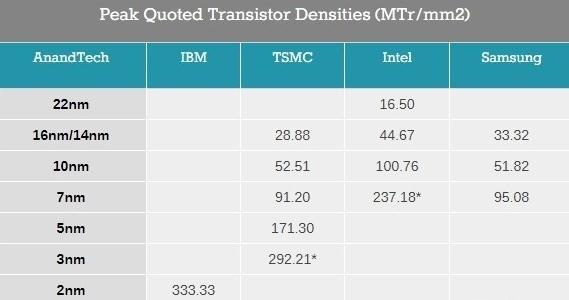

晶體管密度對比
IBM為了實現2nm工藝，采用了GAA技術，也就是環繞柵極晶體管技術，該技術將會出現在臺積電2nm、英特爾5nm和三星3nm工藝上。IBM稱，相比較現階段的7nm，2nm工藝在相同功耗下性能提升45%，相同性能下功耗降低75%，相當優異。
不過與臺積電、英特爾不同，IBM并沒有自己的晶圓廠，其于2014年將晶圓廠賣給了格芯，同時簽署了10年合作協議。
