中國粉體網訊 從礦業角度來說,經過超細粉碎和分級的非金屬礦物深加工產品可大幅度創造利潤,還可改善相關產品的產品質量,從選礦角度來說,隨著礦物資源的不斷開采,可采礦石品位不斷下降,多數礦物品質達不到使用要求，需要經過粉碎等加工工藝處理后，才符合使用標準。所以粉碎工藝在石英加工的工業流程中越發重要。
粉碎方式

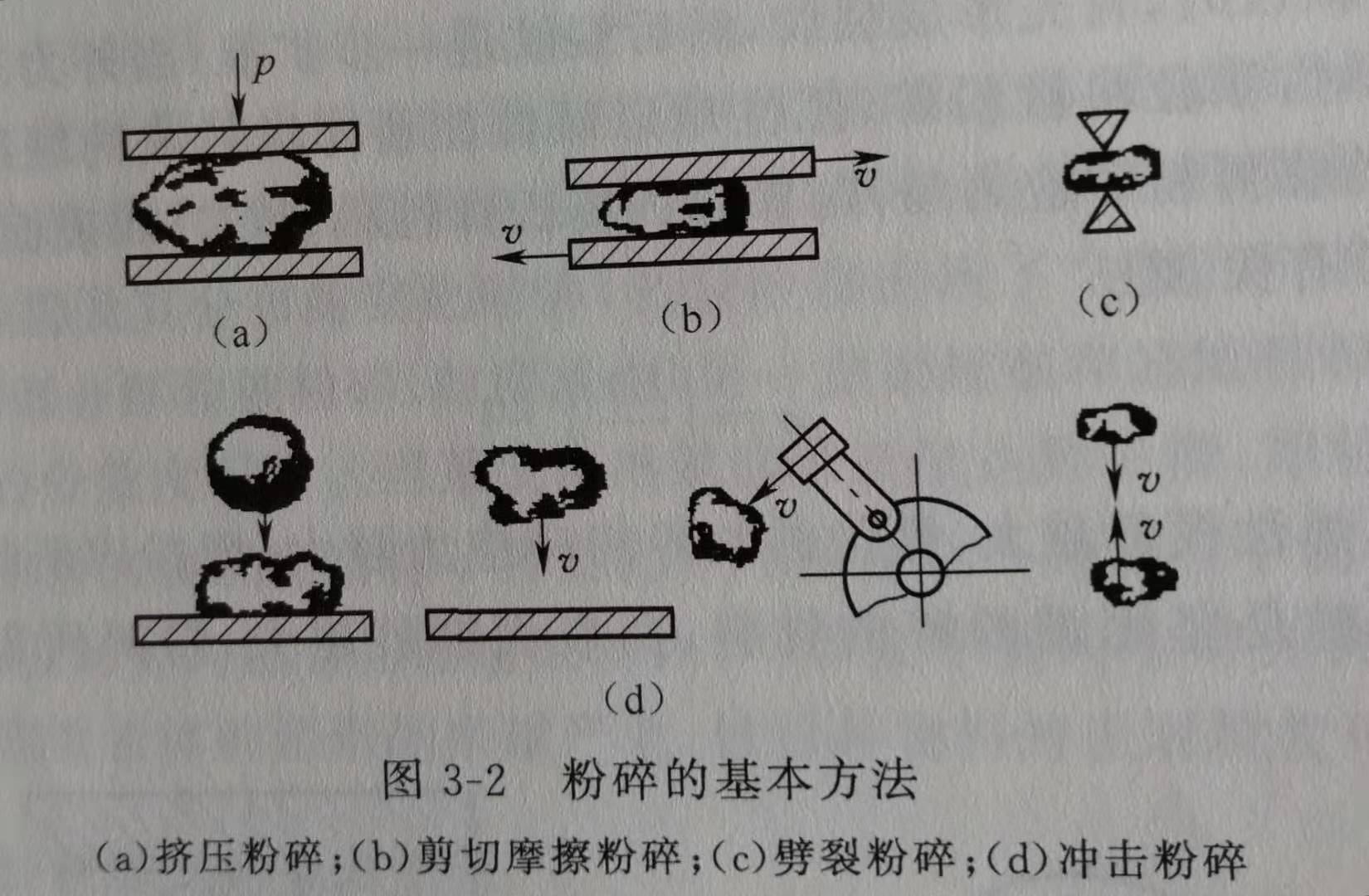

不同的粉碎機粉碎物料的方法有較大的差異，但主要的方式都離不開以下幾種，有擠壓、沖擊、研磨和剪切等。
擠壓粉碎：物料受壓力而粉碎
剪切粉碎：物料受剪切力而粉碎
沖擊粉碎：物料受快速打擊、碰撞，受沖擊力而粉碎
劈裂粉碎：物料因楔形工作體的作用而粉碎
基本上機械粉碎設備均由上述基本粉碎方法組成。例如，球磨法由沖擊、研磨和剪切粉碎物料；攪拌球磨機由研磨、沖擊和剪切粉磨物料；輥壓粉碎機的物料處在兩輥表面之間，慢慢受壓，主要受擠壓粉碎。
風力分級與氣流磨
超細粉碎和超細分級是不可分割的,因為物料經一次粉碎很難達到要求的粒度,若數次粉碎既浪費能量又易產生過粉碎。因此,工業上都是將粉碎和分級組成閉路,由于超細粉碎顆粒的表面活性大,易相互凝聚,很難用機械來篩分,而濕式分級的脫水和干燥問題又難以解決,所以當前大多采用風力分級。
氣流磨，也稱為流體能量磨機，用于固體材料微粉化。在許多情況下，微粉化過程通常被認為是產生細粉末和粗顆粒進入的黑盒子。
氣流式粉碎機在壓縮空氣，氣體或高壓過熱蒸汽中運行。氣流磨機沒有活動部件，因此消除了與外部研磨介質接觸造成的污染。它也是研磨熱敏和蠟質材料的理想
工藝，因為不會產生磨損的熱量。

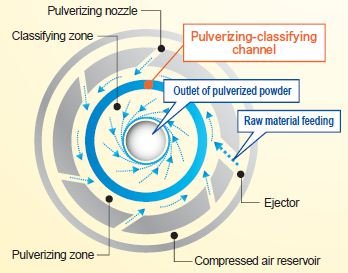

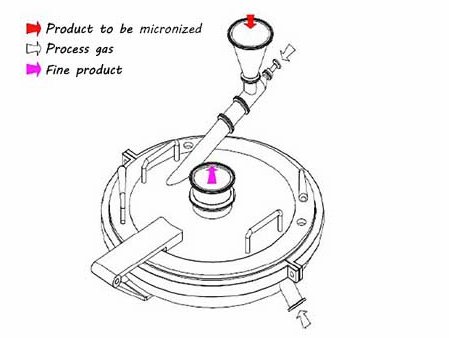

氣流粉碎機用于流體能量。以煎餅螺旋氣流粉碎機為例。微粉化和分級在淺的圓柱形腔室中進行。通過在周壁上以規則距離放置的特殊設計的噴嘴將高壓空氣或蒸汽注入該室。
進料粒度是關鍵的，受進料氣流器尺寸的限制。對于200-300mm的軋機，進給尺寸最大可為1.5mm。對于較小尺寸的軋機，進料尺寸相應更精細。
有幾個因素，包括操作和物理因素，它們影響最終產品的細度，例如進料速率，噴嘴尺寸，噴嘴壓力，噴嘴角度，氣流速率，進料粒度，腔室直徑和寬度以及產品出口直徑。所有這些變量都可以在運行期間進行調整，但更有可能的是，一旦開始運行，只需改變進料速率以滿足所需的粒度分布。
氣流磨一線經驗
1.氣流磨噪音處理
粉碎時產生噪聲的主要原因為：①粉碎機高速運轉時，運轉部件帶動空氣產生“嘯”叫聲：②設備運轉時，產生的振動聲；③轉盤或錘片與藥物之間的摩擦聲；④設備轉動部件自身發生的摩擦聲。
針對噪聲產生的原因，解決辦法主要為：①各轉動部件加潤滑油，若軸承與軸錯位，則調整；軸承磨損，則更換軸承；②粉碎過程產熱現象也會產生噪聲，可以采取粉碎室配水冷卻夾套降溫；③在粉碎間風口處，安裝消聲器；④對設備進行減振處理，如用減振墊。
2.氣流磨日常保養
氣流粉碎機主要適用于的粉碎機理決定了其適用范圍廣、成品細度高等特點，典型的物料有：超硬的金剛石、碳化硅、金屬粉末等，高純要求的：陶瓷色料、醫藥、生化等，低溫要求的：醫藥、PVC。通過將氣源部份的普通空氣變更為氮氣、二氧化碳氣等惰性氣體，可使本機成為惰性氣體保護設備，適用于易燃易爆、易氧化等物料的粉碎分級加工。
要想更長久的使用氣流粉碎機，要注意以下幾點：
1、生產過程中，須經常檢查軸承的溫升，當溫升超過50℃時，應停機檢查，查明原因并排除故障。
2、氣流粉碎機新機運轉時，傳動皮帶易伸長，應注意調整皮帶的適當松緊度，確保皮帶的工作壽命。
3、易損件要經常檢查，及時更換確保生產質量及生產量。
4、刀片、襯圈要經常檢查磨損情況，若磨損后，生產率下降，粒度變粗，發現磨損后即更換。
5、氣流粉碎機主機及分級流動軸承均為脂潤滑，采用2號特種脂，度265-295。
6、軸承的換脂期為2000小時，潤滑脂的填充量為軸承腔內空間的1/2（上測）或3/4（下測）切不可過多地填充潤滑脂否則會引起軸承溫度過高。
7、螺旋給料器換脂期為4000小時，加普通鈣基潤滑脂。規范的操作，才能換來氣流粉碎機更長久的使用。
小結
風力粉碎是當前石英粉碎的主要處理方法。隨著科技水平不斷發展，在眾多廠家的技術改進下，風力粉碎也將是未來十幾年石英粉碎在工業中的常用處理方法之一。想了解高純石英最新粉碎加工技術，敬請參加中國粉體網在徐州主辦的2019石英大會，組委會特別邀請吳琴秀女士做題目為《高純度石英粉碎加工的最新技術工藝》的精彩演講。
專家介紹
吳琴秀女士系蘇州金遠勝智能裝備股份有限公司董事長。
蘇州金遠勝智能裝備股份有限公司地處全國十強縣江蘇太倉市。公司成立于2013年3月，引進了當今國際國內先進的氣流超細粉碎技術，在此基礎上根據氣流超細粉碎技術發展方向和國內外干式粉體原材料市場用戶的需求，進行大量的研發工作，在三年時間里擁有了十多項技術專利。公司堅持“以質量求生存，以創新求發展”，每年將利潤的30%投入到研發之中，現有研發人員12名，在2014年成立了“蘇州市納微米顆粒粉碎收集工程技術研究中心”。2018年6月正式加入“中國粉體檢測與控制聯合會工業防爆技術創新聯盟”，成為“理事會員單位”。
參考文獻
張福忠.石英的超細粉碎
嚴高.超細石英粉體制備及工藝參數優化
金遠勝官網、公眾號
（中國粉體網編輯整理/漫道）
注：圖片來源于網絡，存在侵權告知刪除！
