簡介

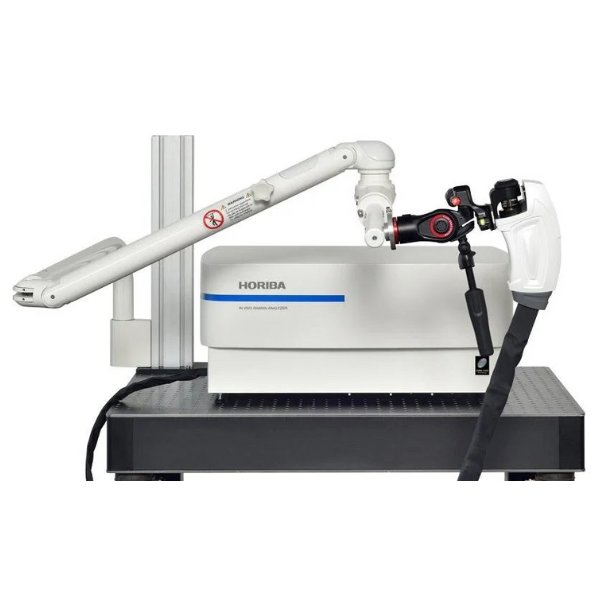

RZ-660 在體皮膚拉曼分析儀搭載靈活探頭，可輕松檢測人體各部位皮膚，實現 400-3600cm?1 全光譜范圍快速采集。具備 200μm 機械探測深度與高分辨率，集成可視化攝像頭，同步獲取圖像與光譜數據。配套智能軟件提供向?qū)讲僮鳎С制つw含水量、角質層厚度、脂質構象與活性成分滲透等多維度分析，助力化妝品研發與功效評估。

其它參數

激光波長：660 nm

激光功率：18-19 mW

機械探測深度：200 μm

光柵：830 gr/mm；1800 gr/mm

探秘肌膚的深度

全角度皮膚探頭，輕松觸及身體各部位

RZ-660 具有靈活易操作的皮膚探頭，無需調整受試者的位置，即可輕松觸及身體各部位的皮膚，

采集身體不同區域皮膚的拉曼光譜，一次采集即可獲得整個光譜范圍（400-3600 cm-1）。

觸手可及：無需移動受試者，輕松觸及身體的各個部位

應變自如：配合關節臂和多功能踏板提升設備穩定性

依從性好：避免繁瑣、不適的位置調整，確保受試者在舒適、安全、自在的前提下開展研究

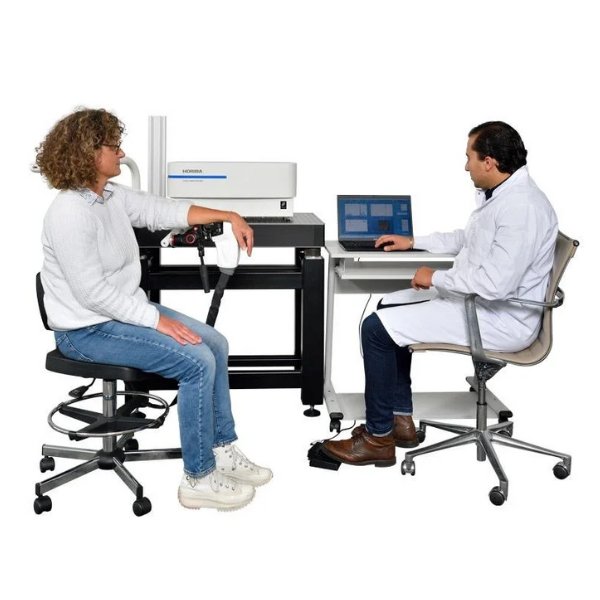

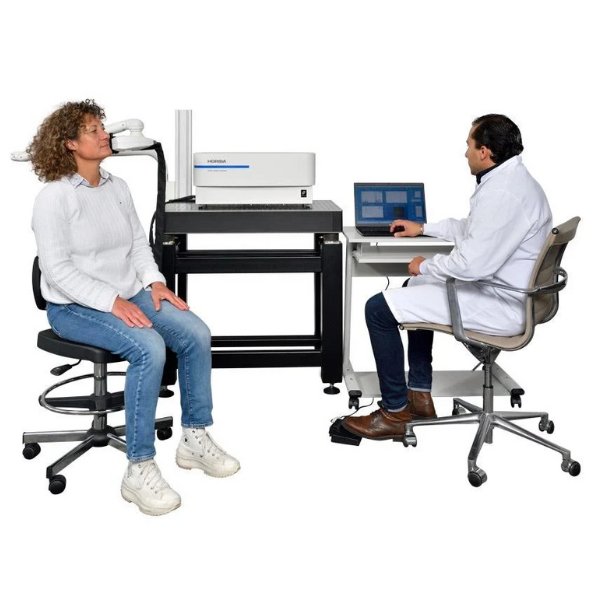

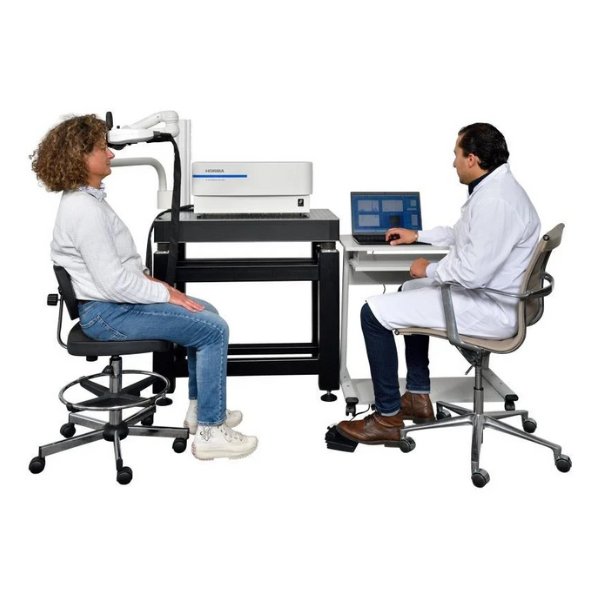

圖1: RZ-660 在體皮膚拉曼分析儀具有靈活的皮膚探頭，可以隨意檢測人體各部位皮膚

**的性能

兼?zhèn)涓叻直媛逝c 200 μm 機械探測深度

高性能光學元件和高效數據采集技術，只需單次采集即可實現完整快速分析

**集成可視化攝像頭，可同時進行顯微圖像觀察和光譜采集

簡潔智能的分析程序

向?qū)綄?dǎo)航界面：簡潔、實用、人性化的分析應用程序，從受試者登記到獲得全面的分析數據，

每一步都有向?qū)街笇?dǎo)，幫助您輕松完成全流程操作

數據融合分析：智能的數據處理系統，幫助您整合視覺、生物機制、化學等多維評估結果，給您

全方位的肌膚洞察

深度數據解讀：幫助您深入分析并闡釋各類復雜數據，提煉出清晰實用的關鍵信息

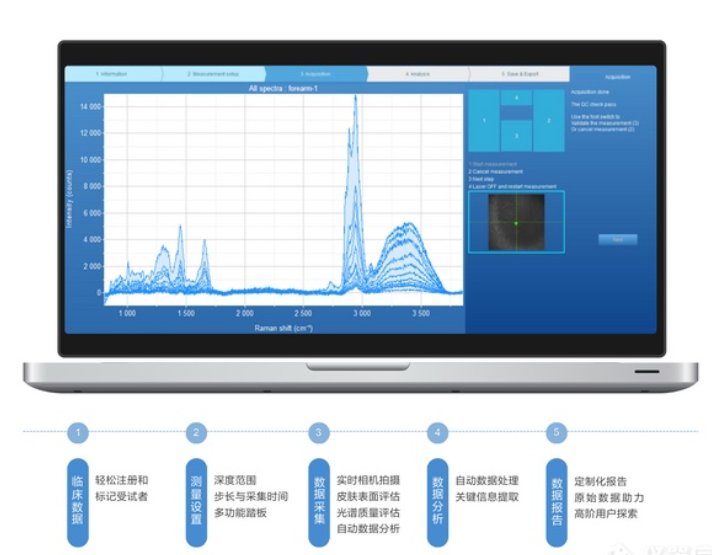

圖2: RZ-660 在體皮膚拉曼分析儀具有簡潔智能的應用程序

顛覆性的皮膚分析方法

RZ-660 可以用于評估產品滲透與表面沉積、角質層厚度、皮膚屏障、皮膚水合作用與含水量、

脂質構象與排列、天然保濕因子（NMF）分布、產品 / 皮膚相互作用、防曬霜功效等，幫助進行外

用產品開發。

現在，用科學、直觀、易讀的檢測結果說服您的消費者，直面當代產品研發與市場宣傳的挑戰！

01. 皮膚含水量測試

精確洞悉皮膚含水量及其深度分布 ，可以幫助您優化配方，利用實時含水量數據開發產品，提高

產品功效。使用搭配的軟件，只需簡單操作，即可將結果轉換成易于解讀的拉曼熱圖，讓您的消費

者更容易理解和信服產品功效。

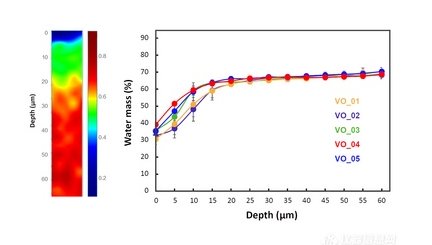

圖3: 受試者的皮膚含水量隨深度分布及轉化成的拉曼熱圖

02. 角質層厚度評估

通過微米級精度的皮膚水分深度分布曲線可以評估角質層厚度，全面了解皮膚結構。

圖4: 角質層厚度計算——根據測得的水濃度曲線擬合兩條線，兩條線的交點即為角質層的下邊界

03. 脂質構象與皮膚分布

表征皮膚的脂質構象與皮膚深度分布，可以用于分析皮膚屏障內脂質排列與構成，幫助優化以

“保濕修復”為目標的化妝品配方，增強其保濕能力，保護皮膚屏障。

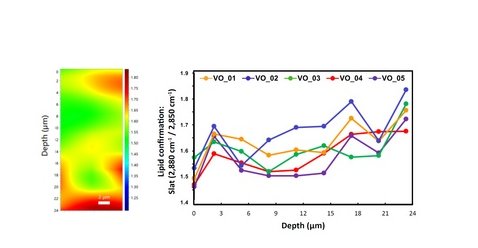

圖5: 五名志愿者的脂質構象隨皮膚深度變化

04. 脂質含量與皮膚分布

表征皮膚的脂質含量與皮膚深度分布，有助于開發以“維穩”、“敏感肌”、“抗衰”為目標的

產品，減輕肌膚刺激，提升肌膚彈性與緊致度。

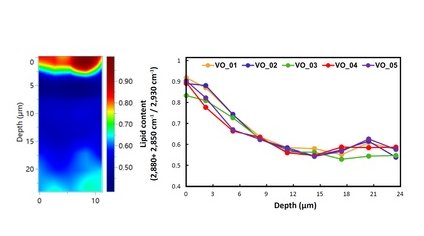

圖6: 五名志愿者的脂質含量隨皮膚深度變化

05.活性分子的皮膚滲透

RZ-660 可用于分析活性成分在皮膚表面的滲透情況。本實驗選擇了市售的熱門明星活性成分

（煙酰胺、視黃醇、防曬霜）樣品涂抹在受試者的皮膚表面，使用 RZ-660 采集涂抹4小時后

人體皮膚拉曼光譜。下圖可見煙酰胺樣品主要停留在角質層，視黃醇樣品可以滲透過角質層，

而防曬霜未能透過角質層。

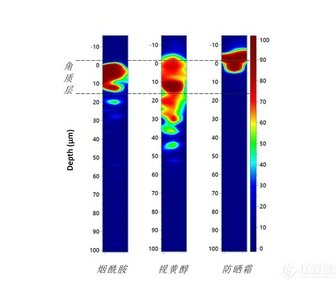

圖7: 活性成分的皮膚滲透圖
