龍旋風無錘粉碎機

(KLWX系列）

▇首先對您能選購我公司設備表示最誠摯的謝意，請仔細閱讀本說明書后正確使用。

▇請妥善保管本說明書，并在必要時取出閱讀。

一、 設備的用途

龍旋風無錘粉碎機是擁有多項專利技術的一種粉碎機，該設備廣泛用于建材、化工、冶金、石油、電力、醫藥、食品、新能源等工業系統中，用于粉碎中等硬度的脆性物料，具有物料球形化、礦石差異化解理提取有價物、熱敏性材料粉碎，以及有效控制物料過粉碎等功能。它是一種高效、環保、節能的粉碎機。

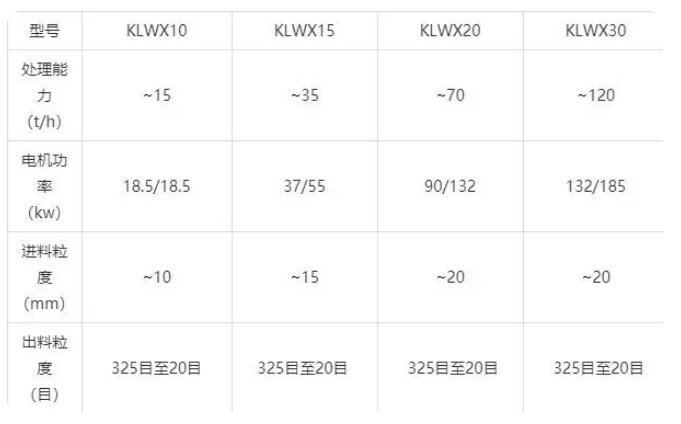

二、 主要技術性能

注：與分級機配套使用，可以獲得325目至1000目產品

三、設備的結構和工作原理

1、該設備是由動力部件、上機體部件、筒體部件、下機體部件組成。

2、設備工作原理

物料在風力裹挾下，由進料口進入粉碎腔體內，在腔體內受到高速“攏”料回轉裝置的作用，被高速揚起，形成一股龍旋風式的料流，與風力裹挾的料流相互作用而粉碎。粉碎后的物料，在腔體內多次受到“攏”料回轉裝置的作用，獲得進一步粉碎。

合格的物料在風力作用下排出腔體，并可獲得幾十目到幾百目產品，調節風機風量的大小，可獲得不同粒級的產品。

四、設備的安裝和試運轉

1、設備的安裝與調試

（1）、安裝前參照發貨單檢查設備是否有缺失和碰損，如有應予以補充和修補，清除設備外部污物。

（2）、測量設備安裝現場地腳螺栓孔尺寸是否符合設備地腳螺栓孔尺寸要求，如不符合應修正。

（3）、將整機吊裝在基礎上，以安裝在軸上的皮帶輪上端面為基準，加墊調整設備與基礎垂直。

（4）、調整進風，進料斗位置，使其滿足工藝安裝需求。

（5）、進行二次灌漿，待水泥凝固后，精確調整皮帶輪的上端面保持水平，調整中心距使三角帶張緊適度。

2、空車試運轉

試運轉前首先檢查地腳螺栓、設備各連接件螺栓是否緊固，通過加油裝置加入潤滑油，用手轉動皮帶輪，檢查設備內是否有碰撞，然后開機，空車運轉0.5—1小時，設備如無異常，方能負荷運轉。

3、負荷運轉

（1）、空試后，應對設備做全面檢查，工作件上的聯接螺栓和地腳螺栓有無松動，有無其它異常現象，負荷試機，軸承溫升不得超過35度，而最高溫度不得超過80度，全面檢查一切正常后，方能正式投入生產。

（2）、設備運轉24小時，要打開設備對所有螺紋連接件全部緊固一遍，設備在以后的運轉中發現螺栓有松動隨時緊固。

特別提醒：設備俯視，上旋轉軸皮帶輪為順時針旋轉，下旋轉軸皮帶輪為逆時針旋轉。

五、設備的使用及維護

1、設備啟動后，電機及粉碎機應在運轉平穩后方可加料，加料時要均勻，不要過載。

2、進入粉碎機的物料應符合工藝規程的要求，如有過大礦石或金屬物料時，應在進入設備前選出，以防損壞設備或影響產量。

3、物料水分應控制在6%以下，以防粉碎物料沾附在機體上，使設備不能正常作業并影響易損件壽命。

4、生產過程中引風排料口不得有堵塞現象，以免影響排料。

5、設備運轉時軸承的溫度，不得超過說明書規定的要求。

6、設備在停機前，應先停止進料，并待粉碎腔內物料排凈后方可停機。

7、設備在使用中，每班都要給軸承加二硫化鉬鋰基脂-3號潤滑油，高溫作業條件下，使用復合鈣基潤滑脂，軸承的溫度超過要求時，應立即停機，檢查原因，待排出故障后方可再開機。

8、當設備雙軸轉速降低，粉碎腔內聲響有異常，或發現其它不正常情況時，應立即停止進料并停機，待找出原因排出故障后再開機。

9、不同功能性用途的礦物細度，可以通過調節電機轉速和“攏”料回轉體與腔體的間隙，以及工藝系統的風機風量大小，可獲得不同粒級的產品。

10、設備應定期檢查和保養，特別要檢查耐磨件，及時調整或更換，以保證設備的正常運轉。

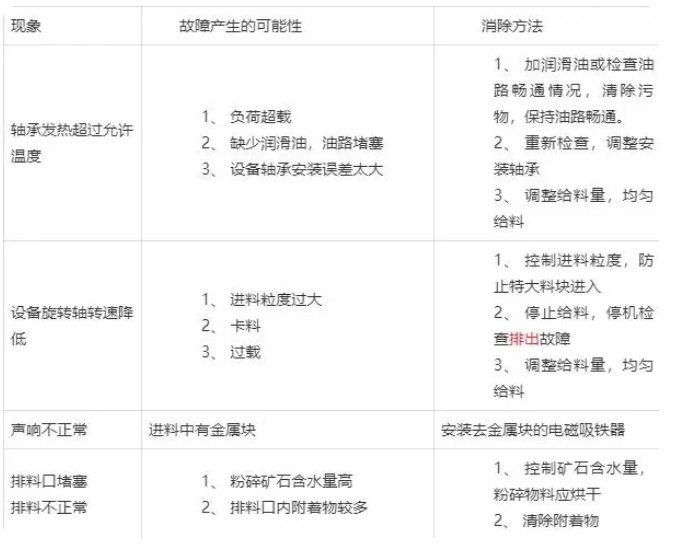

六、常見的故障及消除方法
