機械密封的彈性元件有哪幾種? 各有何特點?

密封端面的閉合力由兩種因素組成，即彈性力和介質壓力。

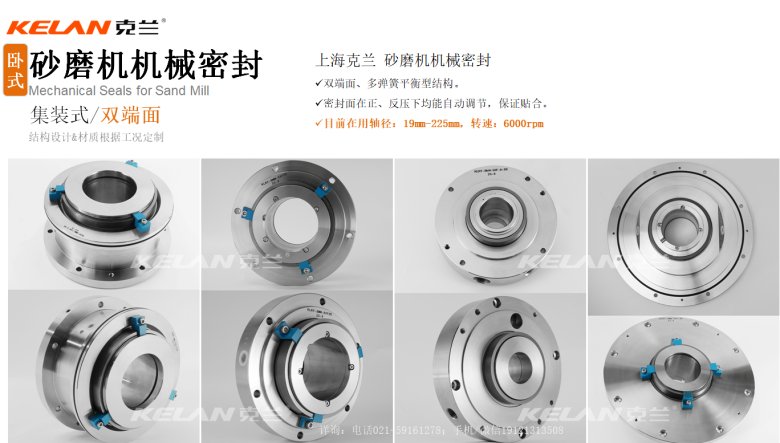

▲圖：上海克蘭集裝式雙端面根據工況定制-臥式砂磨機機械密封

介質壓力的大小隨密封種類的不同(例如平衡和非平衡型密封)差異較大。

無論在何種條件下，彈性力總是不可缺少的，尤其是在介質壓力較小時，閉合力主要由彈性力構成。

目前施加彈性力的方法，主要用各種彈簧和波紋管，此外也可以用磁力來實現。

彈簧是一種普通的機械零件，制造和安裝容易、價格較低、適應性強，所以在機械密封上廣泛地用做彈性元件。

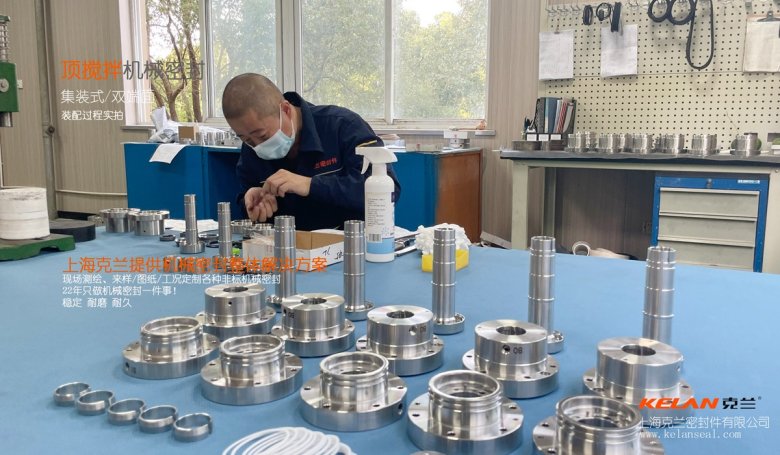

▲圖：上海克蘭集裝式雙端面根據工況定制-立式砂磨機機械密封組裝

機械密封彈簧的受力單一，完全處于“壓縮”狀態。從彈簧絲的斷面來看，大都是圓形的，也有矩形的；

從彈管的輪廓來區分，有圓柱形螺旋彈簧、圓錐形螺旋彈簧、碟形和波形彈簧。

圓柱形螺旋彈簧、圓錐形螺旋彈簧這兩種彈簧制造和安裝容易，但要求密封腔軸向尺寸較大；

而碟形和波形彈簧這兩種則恰恰相反，用在軸向尺寸較小的場合。

此外，還有雙功能的彈簧，除了施加彈性力的功能外，還能傳遞扭矩，并圈彈簧和勾圈彈簧具備此功能。

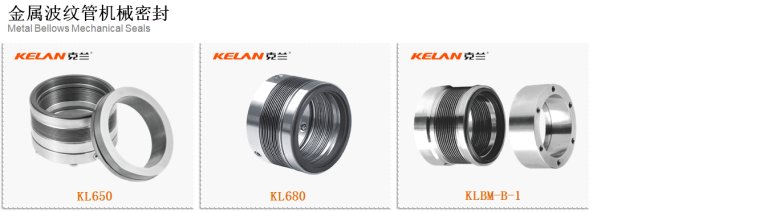

波紋管可稱為具備三種功能的彈性元件，集彈力、傳遞扭矩和密封于一身，所以這種密封得到廣泛應用。
