隨著稱重工業自動化的普及，料罐、地磅等稱重設備在化工、飼料、養殖、食品等行業中應用廣泛。對稱重設備的高精度、高穩定性要求日益提升，尤其在大批量生產和精細化管理中，稱重誤差影響產品質量和生產效率。

在多傳感器安裝的稱重系統中，每只傳感器受力可能因安裝誤差、結構偏差或環境因素而不均，導致角差問題，直接影響稱重結果的精度和穩定性。而且傳統角差調節方式復雜且耗時，需要人工反復調節，增加了操作成本和設備維護難度。

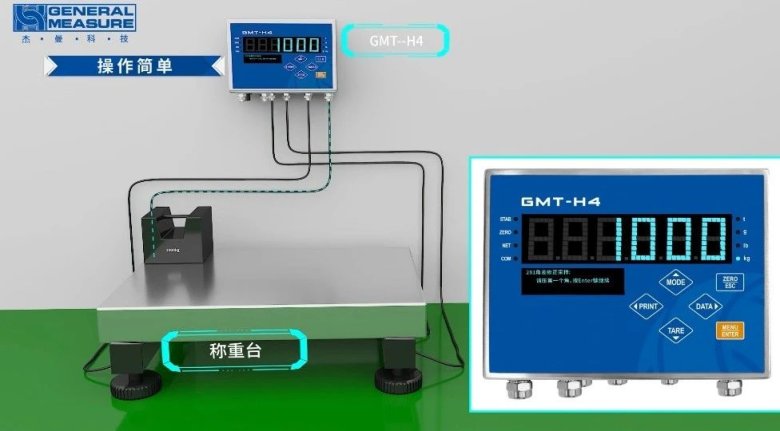

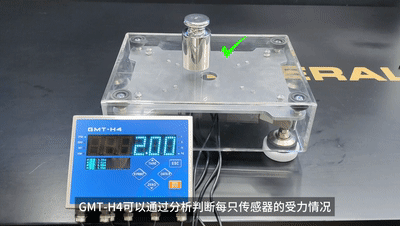

GMT-H4四通道數字化儀表可以通過分析判斷每只傳感器的受力情況，自動判斷傳感器安裝受力是否均勻，并快速便捷傳感器調節角差，減少人工操作誤差，延長設備的使用壽命，確保系統設備的精度及穩定性，提高生產效率。

GMT-H4角差調節

今天帶大家詳細了解GMT-H4儀表的傳感器角差調節操作，幫助用戶更便捷調節傳感器角差。↓

● GMT-H4四通道數字化儀表調節傳感器角差步驟：

① 傳感器安裝受力平衡調節；

② 角差修正系數采樣：

01 / 傳感器安裝受力平衡調節

1）開啟傳感器通道：

● 傳感器安裝完成，儀表上電后，按【Enter】鍵，再按右鍵找到秤體參數，選擇傳感器通道；

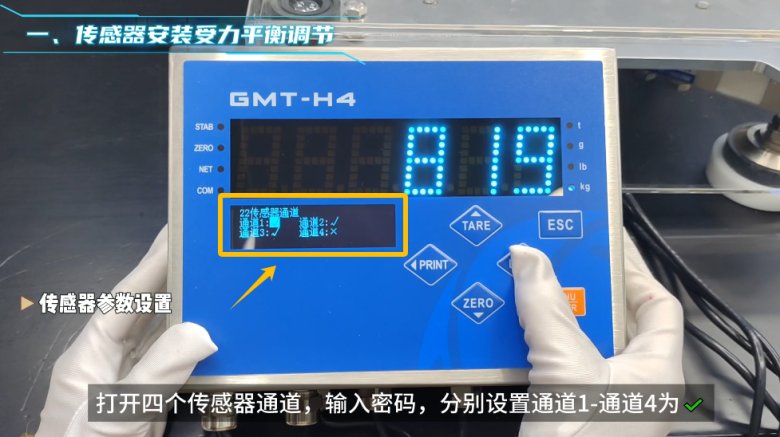

● 按【Enter】鍵進入，打開四個傳感器通道，分別設置通道1~4為?，設置完成后，按ESC鍵返回上一步；

2）設置傳感器參數：

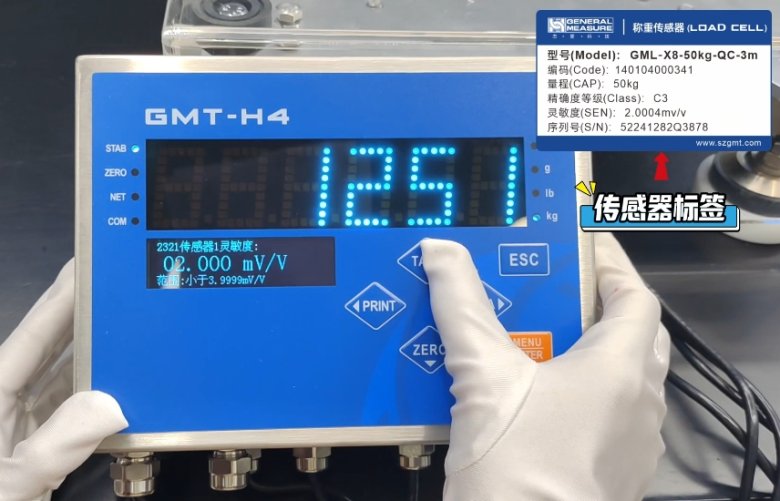

按【Enter】鍵進入傳感器參數，根據傳感器參數，準確設置好傳感器量程和靈敏度（每個傳感器的靈敏度和量程都不一樣，參考傳感器標簽標識）；

● 選擇通道1設置，按【Enter】鍵進入，選擇傳感器1靈敏度，設置傳感器1靈敏度為2.004mv/v, 按【Enter】鍵確定；

● 選擇傳感器1量程，設置傳感器1量程為50kg 按【Enter】鍵確定，● 通道2~通道4重復通道1操作步驟（注意靈敏度不同）；

● 設置完成后按ESC鍵返回秤體參數界面，設置受力閾值與報警開關；

● 按右鍵進入基本參數界面，按下鍵選擇34秤體偏載報警，按【Enter】鍵進入，按下鍵切換，選擇調試受力閾值，調試受力閾值默認2%，范圍可設0~100.0%，這里我們默認設置。

按【Enter】鍵確定后返回秤體偏載參數界面，按上鍵切換，選擇31秤體報警開關：

① 設置開關為ON，表示當前檢測到受力不均的通道時，在安裝調試界面，儀表會自動報警提示某通道受力不均；

② 設置為OFF則不會看到相關報警提示。

3）安裝傳感器調試界面：

參數功能都設置完成后，回到主頁面，長按右鍵3秒以上，OLED屏幕進入到傳感器安裝調試界面：

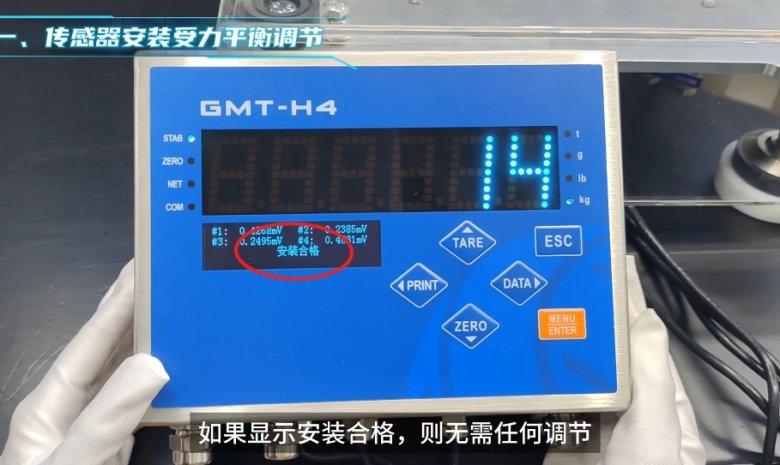

● 顯示安裝合格，無需任何調節；

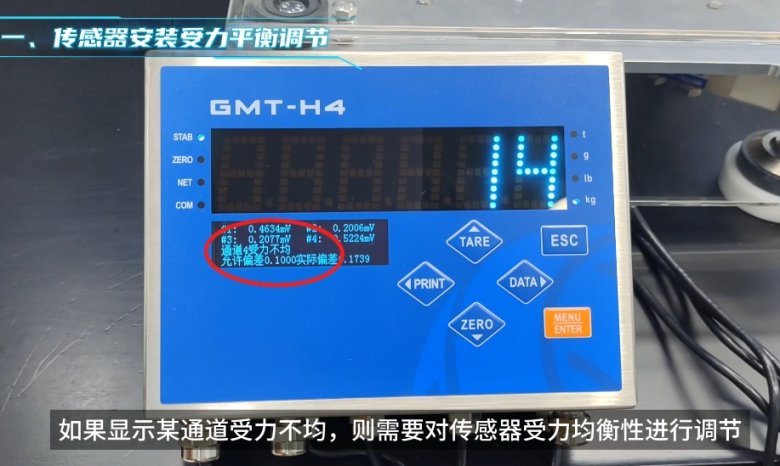

● 顯示安裝不合格，需要對傳感器受力均衡性進行調節；

4）判斷傳感器受力情況：

儀表通過分析判斷每只傳感器的受力，自動判斷傳感器安裝受力偏載情況。

示例：當前界面顯示通道4受力不均，“允許偏差：0.100mv，實際偏差：0.30045”，實際偏差>允許偏差，傳感器受力是不均勻的。

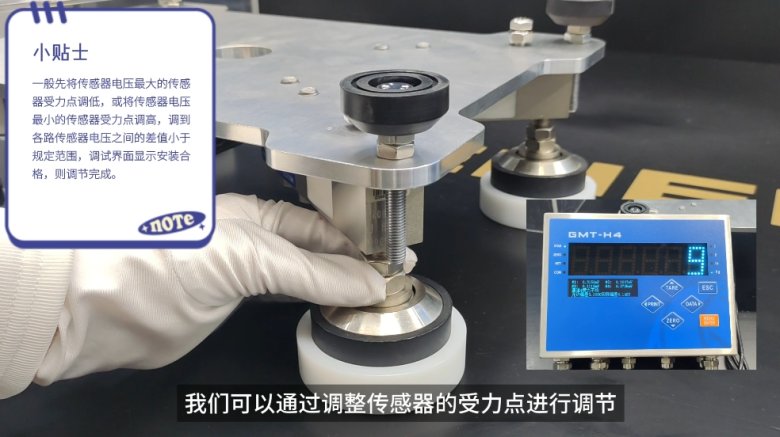

我們可以通過調整傳感器的受力點進行調節：

一般先將傳感器電壓最大的傳感器受力點調低↓，或將傳感器電壓最小的傳感器受力點調高↑，調到各路傳感器電壓之間的差值＜規定范圍，調試界面顯示安裝合格，則調節完成。

02 / 角差修正系數采樣

傳感器受力平衡調節好之后，就可以進入角差修正系數的采樣了。

1）進入角差修正頁面：

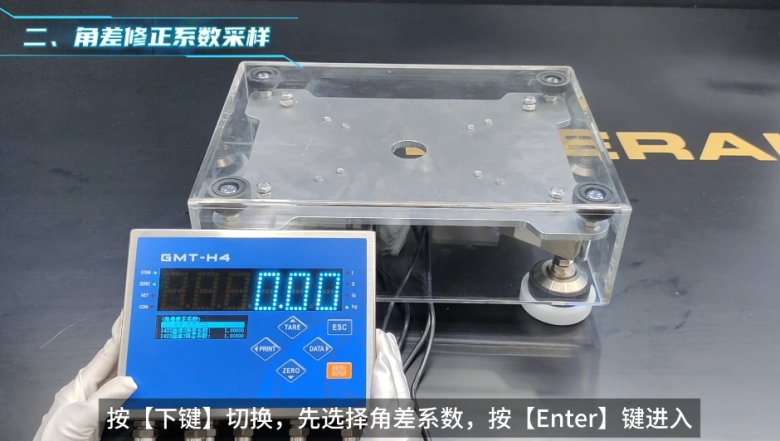

● 主界面按【Enter】鍵進入校秤操作，按【下鍵】選擇角差修正，按【Enter】鍵進入角差修正界面，選擇角差系數，按【Enter】鍵進入查看通道1~通道4的角差系數（初始值均為默認值1.00000）；

2）角差修正系數采樣：

● 選擇角差修正系數采樣，輸入密碼，清空秤臺或保持當前狀態，按Enter確定，按提示逐個在秤臺上加載砝碼，確保單只傳感器受力；

● 重復以上方法將每個角采樣完成后，將砝碼移動至下一個角，重復操作直至四角采樣完成；

3）判斷角差修正結果：

● 選擇角差修正系數，可看到儀表智能修正的結果，因為受力會有偏差，所以每個通道的角差系數會有些差別；

● 按【ESC】鍵回到主頁面，并通過測試砝碼放在中心及四角重量是否一致，驗證傳感器受力均勻性（若有特殊需求，可手動輸入或修改角差系數）。

本期視頻講解了GMT-H4四通道數字化儀表的傳感器角差調節方法，希望對您有所幫助！下期視頻，我們將繼續分享GMT-H4對傳感器安裝調試進行故障排查，敬請期待！
