GMC-X802CD

歡迎來到杰曼小課堂，今天我們將為大家講解《GMC-X802CD稱重控制儀表的標定設置》。本款產品可以直接在本機進行操作，也可以連接觸摸屏操作。本次主要講解本機操作。

GMC-X802CD標定設置視頻

GMC-X802CD是一款卡軌式安裝的稱重包裝控制模塊。四路模擬量支持振盤式給料設備的大/小包裝控制。支持三儀表六秤卸料互鎖(無需PLC)。全新濾波算法和自適應控制算法使得控制更精準, 調試更方便。適用于白糖、鹽、種子、大米、芝麻、味精、雞精、奶粉、咖啡、洗衣粉等粉狀/小顆粒狀較為均勻物料的定量稱量，廣泛應用在飼料、化工、糧食等需要定量包裝設備的行業。

GMC-X802CD雙秤儀表的重量標定包括標定參數設置、零點和增益標定，涉及單位、小數點、分度值和最大量程等參數設置。在標定過程中，需要重點關注穩定性判斷以及校準后的驗證步驟。今天帶大家詳細了解儀表標定的流程。

01/標定參數設置

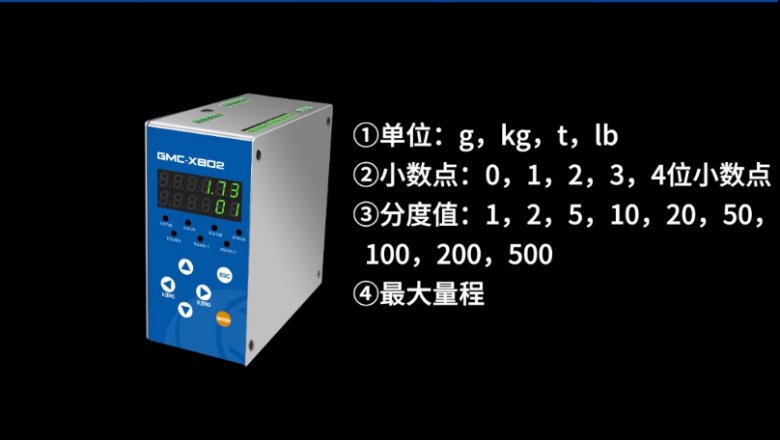

重量標定前，需先確認單位、小數點、分度值、最大量程和使用的砝碼，主界面按【Enter鍵】進入菜單，顯示CAL, 按下【Enter鍵】進入標定菜單。按【下鍵】，進行切換參數。

本次演示秤臺的量程為20kg，設置單位為kg。

● 第一步，設置小數點；

按【Enter鍵】進入小數點設置，輸入密碼后，使用【上、下鍵】選擇0-4位小數點。小數點填寫越多，測量越準確，但過量可能引入誤差（如25kg量程以下建議使用3位，100kg以上可使用2位小數點）。選擇0.000后，按【Enter鍵】保存。

● 第二步，設置分度值；

進入CAL菜單后，按【下鍵】選擇1.3 diu，按【Enter鍵】進入分度值設置。輸入密碼后，按【上、下箭頭】切換分度值，分度值越小，儀表分辨率越高（有1、2、5、10、20、50、100、200、500分度值可選）。選擇1后，按【Enter鍵】保存。

02/標定流程

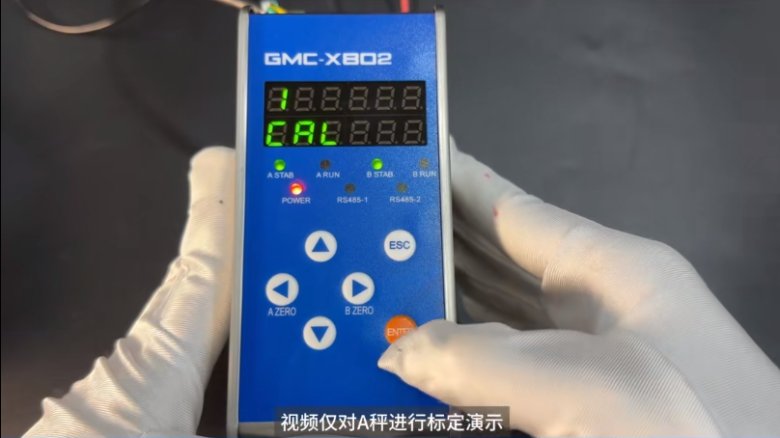

GMC-X802CD為雙秤儀表AB秤標定流程一致，視頻僅對A秤進行標定演示！

● 第一步，零點標定；

進入CAL菜單后，按【下鍵】選擇1.5 A-ZERO，按【Enter鍵】進入A秤零點標定。清空秤臺↓

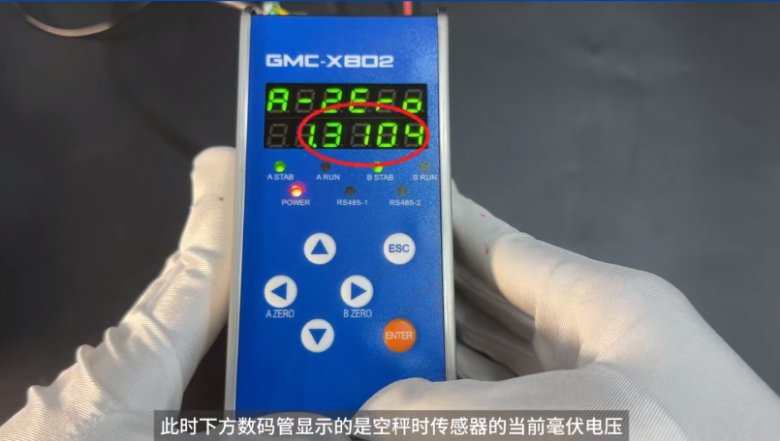

此時顯示當前傳感器毫伏電壓↓

等待A STAB亮燈后，按【Enter鍵】顯示sucess后，完成零點標定。按【ESC鍵】返回主界面，重量顯示為0

● 第二步，增益標定；

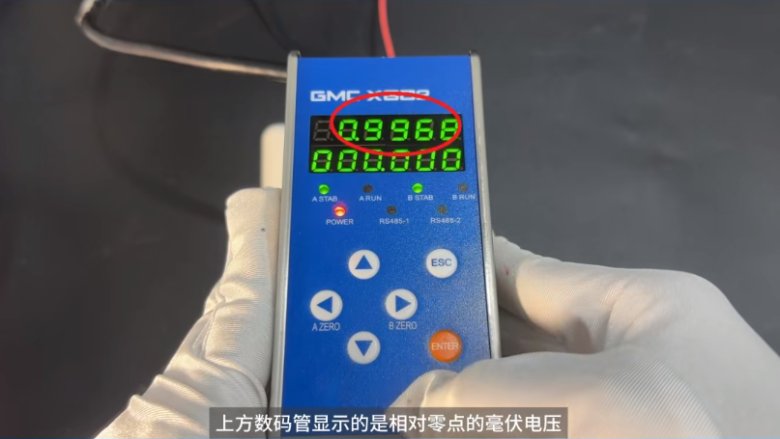

進入CAL菜單后，按【下鍵】選擇1.6 A-LOAD，按【Enter鍵】進入A秤標定。上方數碼管顯示相對零點的毫伏電壓，下方顯示需輸入的重量↓

放置2kg重量碼↓

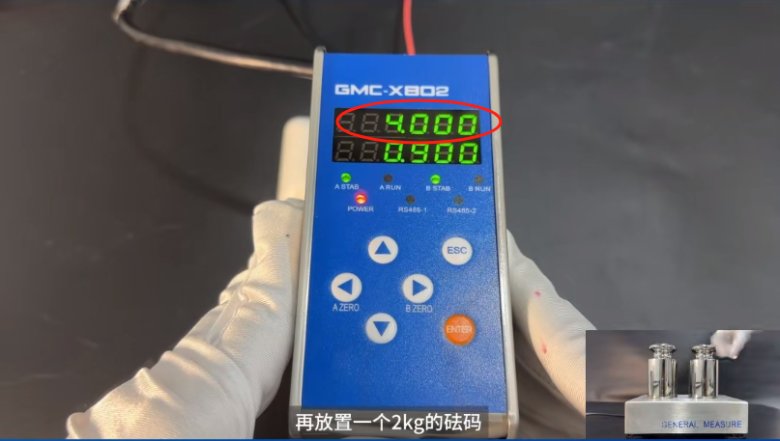

待STAB亮燈完成后，輸入重量2kg，按【Enter鍵】確認，顯示標定成功。最后按【ESC鍵】返回主界面，顯示2kg，再放置2kg，儀表顯示為4kg，即標定成功。

注：將所有砝碼拿下重量應顯示為0，再次放入砝碼，如顯示當前砝碼的重量，表示已經完成標定，如重量不符需檢查上面的步驟是否正確。

03/注意事項

①最大量程應該大于或等于需要測量的最大質量，最大量程還會影響到分度值的大小。

②需要先確認使用的砝碼，一般為最大量程的80%質量的砝碼標定為最佳，如果不方便則需要盡量選靠近最大量程的砝碼。

③標定時需確保稱重無外界因素干擾穩定性，以免影響稱重精度。
