原料：氧化亞硅D50=12.973um，D90=21.84um。

目標(biāo)粒度：D50=0.8-1um,D90=7-9um

實(shí)驗(yàn)設(shè)備：先使用攪拌球磨機(jī)SX-8、φ5mm球粗磨，再使用雙動(dòng)力棒銷式分散研磨機(jī)SML-0.5、φ0.6-0.8mm球細(xì)磨。

以下為樣品介紹及實(shí)驗(yàn)結(jié)果。

一.  樣品介紹：

硅材料具有與石墨相似的電壓特性，同時(shí)具有高的儲(chǔ)鋰比容量。目前硅基材料的主要研究/應(yīng)用形式包括純Si、氧化亞硅、硅碳和硅合金。相對(duì)而言，氧化亞硅和硅碳更為成熟一些。目前市場上的硅負(fù)極材料也大部分都是氧化亞硅材料。常溫常壓下為黑棕色至黃土色無定形粉末，見圖一。主要用來制作鋰電池負(fù)極材料。

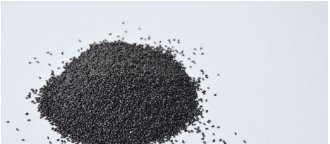

圖一

二.  實(shí)驗(yàn)記錄及結(jié)果

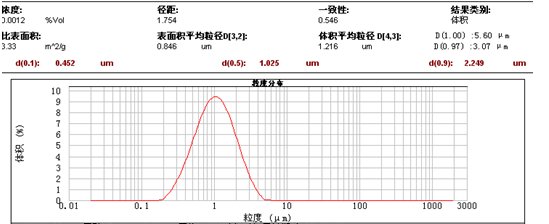

三.  產(chǎn)品粒度分布

結(jié)論：攪拌球磨機(jī)SX-8研磨1.5小時(shí)，D50=6.7，D90=12，D100=21.86后使用雙動(dòng)力棒銷式分散研磨機(jī)SMLYU-0.5研磨0.5小時(shí)候至D50=1.026，D90=2.249，D100=5.6。達(dá)到客戶要求

四． 實(shí)驗(yàn)設(shè)備介紹

設(shè)備一：攪拌球磨機(jī)SX系列

設(shè)備特點(diǎn)：

1 比一般的球磨機(jī)效率高10倍

2  操作簡單

3 能效高

4 無需預(yù)混

5 維護(hù)方便

6 結(jié)構(gòu)牢靠

7 設(shè)計(jì)緊湊

8 無需特別地基

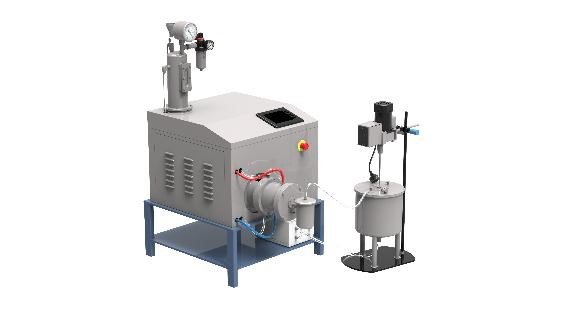

設(shè)備二：雙動(dòng)力棒銷式分散研磨機(jī)  實(shí)驗(yàn)型(SMLV-0.5)

設(shè)備特點(diǎn)：

1.    可實(shí)現(xiàn)大規(guī)模生產(chǎn)

2.    可實(shí)現(xiàn)低溫研磨

3.    均勻的能量分布

4.    理想的粒度分布

5.    適用于0.015-0.2mm研磨球

6.    結(jié)構(gòu)簡單、拆裝方便、可實(shí)現(xiàn)大流量循環(huán)研磨
