超細粉螺旋包裝機應用與特點

超細粉螺旋包裝機，用于5~10kg/桶的物料包裝，能自動完成物料裝袋、過程除塵等工作，廣泛適用于礦產、磷酸鐵鋰、三元材料、石墨粉等正極、負極新能源材料、工建材、糧食、飼料等行業，尤其適用于要求物料含氣量大或流動性差的小袋包裝。

☆設備優點簡述

采用專用排氣裝置，保證物料填充大幅減少粉塵

內部結構均做處理，避免掉落異物的風險。

夾袋器可調高度，適用不同包裝規格。

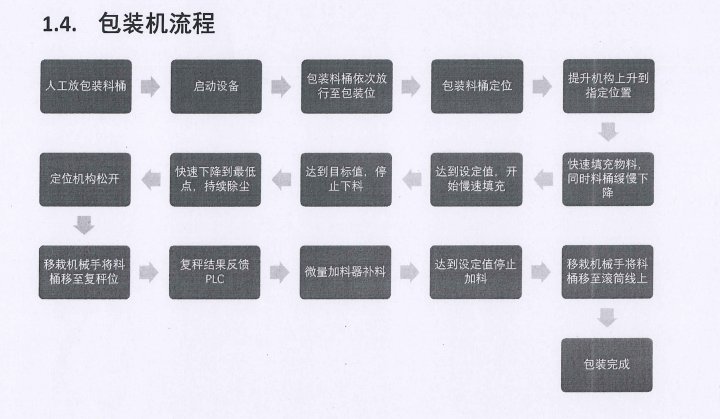

采用馬達帶動稱重升降機構升降，底部開始充填，保證充填過程基本無粉塵揚出。通過負壓系統自動將充填入袋過程中產生的微量浮塵收集于集塵器中，并定期開閥卸料于包裝機料倉，完成自動除塵功能，實現充填過程中的無塵化。

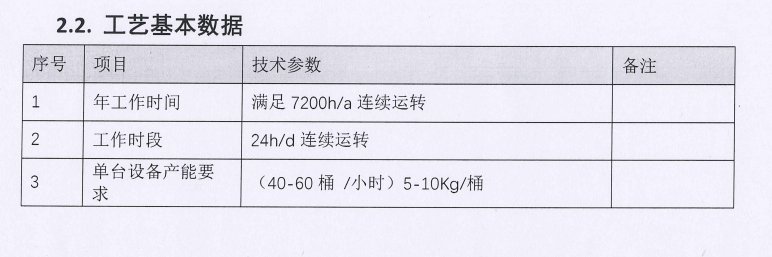

項目方案基本條件：

物料名稱：銀粉   粒徑：0.8-5 微米    松裝密度：2.6~3.8t/m3

流動性 不詳   有粘性 不詳  包裝樣式：PP圓形桶

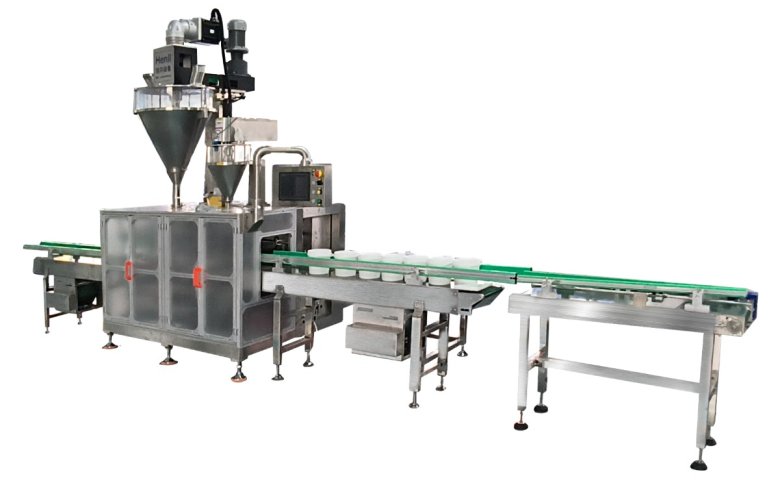

HEF-50T超細粉脫包裝機

技術參數

設備主體材質

1.主體 304 不銹鋼:

2.設備外露部件避免使用銅、鋅材質(線纜除外)，如不可避免使用，需做好防護，不可直接裸露;

3.設備焊縫均打磨光滑，清除焊渣、焊瘤、飛濺物;4.與物料接觸 304,拋光 Ra0.4

計量方式：垂直螺旋充填+電子下稱重

操作界面：觸摸屏人機界面

脫氣功能：垂直螺旋

料倉容積：120L 快卡連接，可拆卸清洗

包裝重量：5-10KG

輸送高度：700士50mm

充填效率：40~60 桶/小時(按 10kg/桶)

包裝精度：

配備3臺稱:

1、料倉(C3,，1/3000)。

2、大螺旋下料口稱重+去皮(C10,1/10000),量程 15 公斤,重復精度 0.6g

3、小螺旋下料口(C10，1/10000)，量程 15 公斤，重復精度 0.6g。

包裝袋尺寸：2L

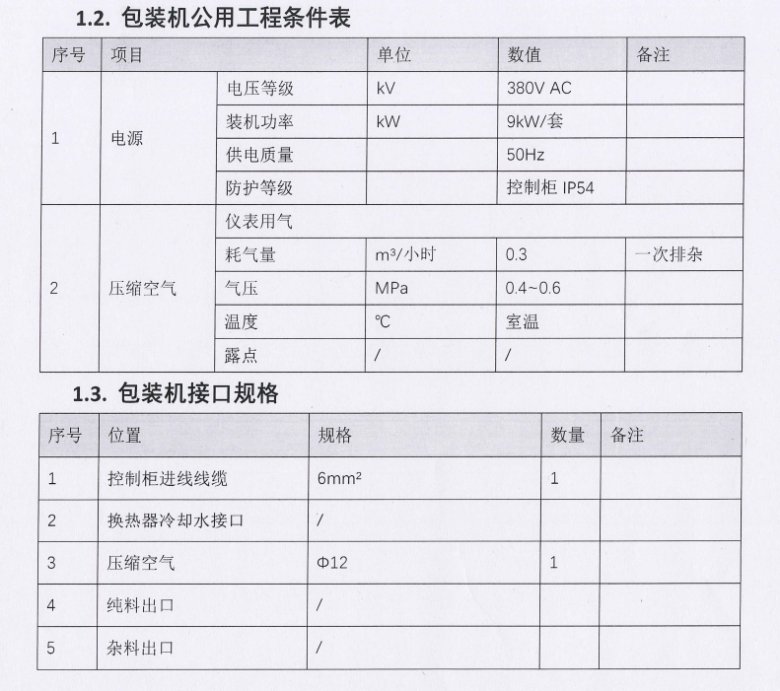

包裝機功率：9Kw

耗氣量：0.5-0.8MPa.0.3 立方/小時

前端對接：包裝機入料口管徑 DN150，高度 2100mm;

電源：380V50Hz

電控系統：

1、供方提出用電要求，需方提供總電源和電纜到控制柜;設備與電柜成一體設計;

2、現場控制柜實現如下功能:PLC控制，設備緊急停車，控制柜內部接線規范，便于維護，接線端子留有余量，緊急開關加裝安全防護罩，稱重校秤功能;

3、電控柜防護等級IP54;采用下進線方式，柜外接三色報警燈;4、重量實時顯示重量;

5、微稱重的銀粉凈重重量超過 3g(可設置)，報警(指示燈或蜂鳴器)提示人員直接取走、自行復稱。
