1.2.1包裝流程需求

1.2.1.1噸袋包裝機包裝流程

篩分后的物料進入儲罐后，通過噸包包裝機自動包裝(夾袋采用人工夾袋)，包裝完成后，通過輥道輸送至稱重裝置，進行人工復稱，復稱完成后輸送至封口機，完成包裝。待物料檢測結果合格后，品質人員填寫合格單后，通過叉車輸送至成品庫。

2設備簡介

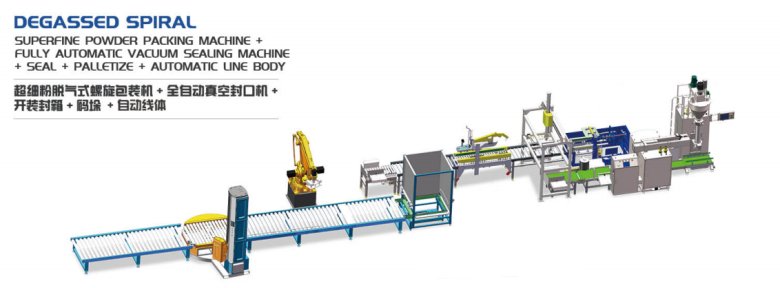

2.1噸自動化包裝線

噸袋自動化包裝線每套由棧板庫、過渡滾筒線、噸袋包裝機(含除塵系統)、復檢系統、輸送系統、升降式外抽真空封口機、輸出滾筒線等組成。

噸袋包裝機，設備型號:HEF-1000B，用于大規格袋包裝物料的稱重、包裝，能自動完成計量、自動空袋充氣、物料充填、除塵、自動脫袋等工作，自動化程度、包裝精度高，包裝速度可以調節，廣泛適用于磷酸鐵鯉、三元材料、石墨粉等正極、負極新能源材料、礦產工建材、糧食、飼料等行業，尤其適用于易流動或流動性極差的粉粒狀物料的包裝.2.2小袋真空包裝自動化包裝線

小袋真空包裝自動化包裝線(真空抽氣)每套由 HEF-25ZF 全自動脫氣式包裝封口一體機、自動開箱、裝箱、封箱、噴碼、碼垛、棧板庫、纏膜及相應輸送線等組成。

滿足負極石墨、磷酸鐵鯉、三元等材料生產線需求，實現全自動 5-50KG 級包裝袋填充、復稱、封口及自動裝箱碼垛功能。

2.3簡易小包包裝機自動化包裝線

簡易小包包裝機 HEF-25A 主要由:全密封式儲料倉 (120L)、動力攪拌機構、計量螺旋、專用脫氣裝置、自動化電控系統、高精度稱重系統、專用型夾袋器(根據容器進行調整)、除塵負壓罩、升降裝置、強化密封部件等組成。完成脫氣、充填、計量功能。

3.1噸袋自動化包裝線設計方案詳細說明

3.1.1 簡介:

該系統是由廣州恒爾電子設備有限公司為粉體行業包裝生產過程采用超細粉減重式脫氣螺旋噸包機設備所提出的技術方案。

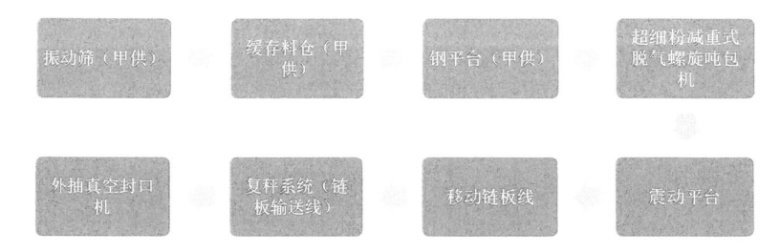

3.1.2項主要構成結構圖:

3.15優點簡述

1. 采用減重式計量法，采樣精度高，減重法屬于靜態式稱量，采樣精度高，稱重結構獨立性強，不受前后因素干擾。

2. 采用專用脫氣、排氣裝置，保證物料填充密實度及大幅減少粉塵，內部結構均做處理，無任何掉落異物的風險。

3. 采用氣缸式升降機構，可以將噸袋提到高位再充填，降低物料的落差，從而減少物料的反撲量。

4. 氣囊式夾袋機構，通用高壓空氣將膠質氣囊充鼓，與外圈形成絕對密封結構，杜絕物料在下料過程中跑冒粉塵。

5. 下料管與夾袋器中間有一層氣路通道，在套袋后可實現鼓風功能，在下料過程和取袋前可實現脈沖除塵功能。

6. 包裝機正中心有一個震動器平臺，在物料充填過程和結束后，均可在震動平臺上將物料震動排8氣，以達到增大堆集密度的效果。

7. 移動滾筒線結構，可以滿足當震動完畢的物料再將被噸包提起后，自動移動到下方，噸包將噸袋9放在移動滾筒線上，移動滾筒線自動將噸袋移出與下游滾筒輸送線接駁。此時人工可再套袋進行下一袋包裝。

8. 復秤完成進入真空封口機，對噸袋實現抽真空封口同時進行封口，保證了產品的質量。

整體來看，這款包裝機具有以下優點：

1. 采用減重式計量法，提高了稱重精度。

2. 采用專用脫氣、排氣裝置，保證了物料填充密實度，減少了粉塵。

3. 采用氣動夾袋機構，提高了包裝效果和精度。

4. 采用氣缸式升降機構和氣囊式夾袋機構，減少了物料落差和反撲量。

5. 采用氣囊式夾袋機構，保證了下料過程中的粉塵控制。

6. 采用震動器平臺和移動滾筒線結構，提高了物料堆集密度和包裝效率。

7. 采用真空封口機，保證了產品的質量。

總之，這款包裝機具有較高的稱重精度、良好的粉塵控制效果、高效的包裝效率和可靠的產品質量，是一款非常優秀的包裝設備。

詳細方案介紹可聯系恒爾電子
