1313芳綸沉析纖維 三級齒輪高速剪切沉析機

芳綸Ⅲ以纖維絲束、絲束織物(繩、帶、布等)和絲束織物樹脂復合物(板型基材、定 型制品等)為產品表現形態，具有輕質、高強、透波、抗腐蝕、耐輻照、耐高低溫、高阻燃性和 高柔韌性等優異性能。是航天航空、艦船、汽車工業、制品、纜繩、基礎設施和建筑工程、 運動器材、高壓氣瓶、IT業等高端產業的核心基礎材料和國家安全的戰略物資，具有廣闊的 軍民兩用市場前景和現實需求。

芳綸Ⅲ纖維的生產工藝為樹脂合成→中和→紡絲→水洗→拉伸→熱處理→絲束 狀產品。芳綸Ⅲ纖維最主要的應用加工是將絲束或纖維織物作為增強體用于復合材料制品 生產，但在復合材料制品加工成型生產過程中受限于纖維或纖維制品的形態特性影響，僅 適用于手糊成型、纏繞成型等加工方式，復合材料制品多為標準形態的板材、筒體等常規形 狀，無法應用于整體強度要求高、尺寸精度高、形態復雜的結構件生產加工，由此限制了芳 綸Ⅲ纖維的應用范圍。芳綸Ⅲ纖維應用加工所表現的生產效率低、應用加工受限、性價比低 等問題，導致了目前芳綸Ⅲ纖維除航天軍工和少數民用高端領域應用外的商業化發展舉步 維艱。

為解決芳綸Ⅲ纖維的應用加工難題，拓展應用范圍，研究人員提出了芳綸Ⅲ沉析 纖維研發。芳綸Ⅲ沉析纖維是芳綸Ⅲ纖維的一個差別化品種，化學結構與芳綸Ⅲ相同，因此 它保留了芳綸Ⅲ絕大部份的優異性能，但由于其纖維成形工藝的獨特性又使其具有某些區 別于芳綸Ⅲ纖維的物理性能，即纖維呈現為毛羽化、柔軟絮狀，具有長徑比適量、毛羽化豐 富、比表面積大等特點；以芳綸Ⅲ沉析纖維作為各種復合材料增強體，按用途要求與其它特 種高分子樹脂進行復合改性造粒，獲得各種含纖量的增強粒料，并可通過粒料注塑成型用 于生產整體強度要求高、尺寸精度高、形態復雜的結構件，可極大的擴展芳綸Ⅲ的應用范 圍。

芳綸Ⅲ沉析纖維的生產方法不同于現有芳綸Ⅲ纖維、芳綸Ⅱ沉析纖維等工藝、裝 備技術

1 以對苯二胺、對苯二甲酰氯和R3單體為原料，以DMAC為溶劑，氯化鋰為助溶劑，低溫共縮聚制取芳綸Ⅲ樹脂合成溶液，氫氧化鋰為HCl中和劑；

2）以溶劑DMAC稀釋樹脂溶液；

3）以水、溶劑DMAC攪拌均勻配置凝固液；

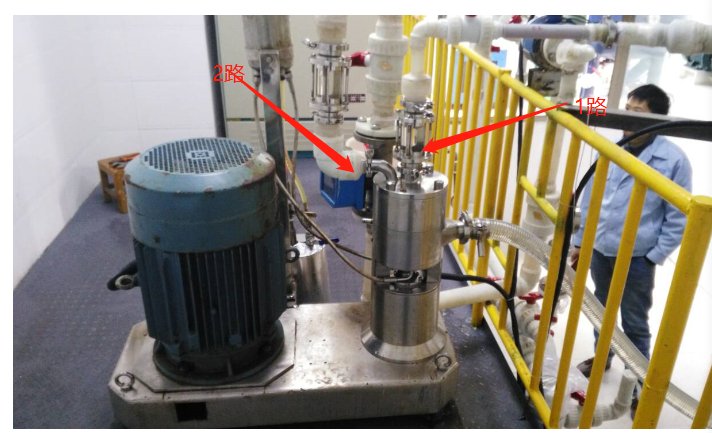

4）凝固液與稀釋樹脂溶液分別送入三級齒輪高速剪切沉析機交匯擴散并經齒輪盤剪切后形成沉析纖維懸浮液，自流入固化桶；

5）固化得到濕基沉析纖維半成品；6）脫水干燥得到成品。

芳綸Ⅲ纖維傳統以絲束狀或織物形態出現，作為復合材料的增強體改性加 工困難，難以改性造粒；

芳綸Ⅲ沉析纖維以絮狀纖維形態出現，適用于作為復合增強體，與 其它特種高分子樹脂改性造粒，通過粒料注塑成型用于生產各類結構件，極大的擴展了芳綸Ⅲ的應用范圍。

                1313芳綸沉析纖維 三級齒輪高速剪切沉析機
