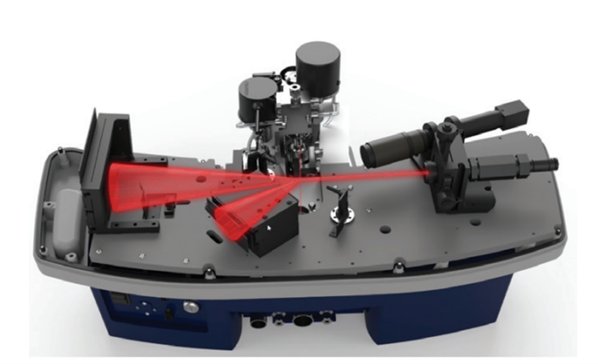

激光衍射（LD）粒度測量已成為研究和工業中使用最多的技術，是來料和出貨產品質量控制的實際標準。Microtrac的SYNC粒度分析儀為傳統的激光衍射用戶帶來了令人興奮的表征材料的新功能。經過驗證的三激光技術可提供準確且可重復的激光衍射結果，采集散射光的角度高達163度。結合最先進的相機技術，SYNC不僅可以提供粒度數據，還可以提供如下所述的更多信息。使用SYNC，激光衍射分析和圖像記錄可以同時在同一個測量池中進行：一個樣品，一個光學工作臺，一個管路，一次分析。

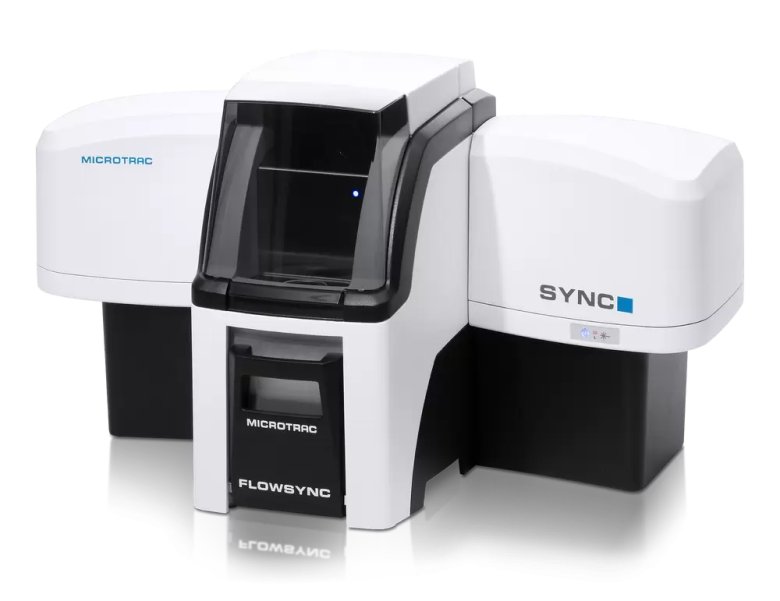

圖1. SYNC分析儀是一種結合激光衍射和動態圖像分析的儀器。

Think SYNC：形狀分析增強了激光衍射

同時進行粒度和形狀分析的優勢如圖2所示。激光衍射測得的兩種金屬粉末樣品的粒度分布中值分別為34μm和37μm。從這個結果可以得出結論，兩種粉末質量非常相似。然而，圖像顯示，一個樣品幾乎完全由圓形顆粒組成，而另一個樣品包含許多拉長或融合的顆粒，這兩個樣品實際上是非常不同的。而這一信息僅用激光衍射是無法得到的。

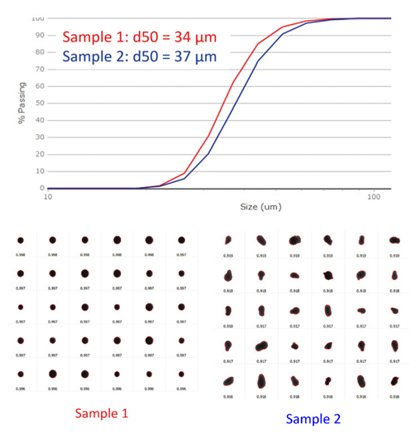

圖2. 兩種金屬顆粒，粒度相近但形狀差異明顯

Think SYNC：激光衍射和大顆粒的檢測

激光衍射只有有限的能力來檢測非常少量的超大顆粒。然而，這是動態圖像分析的一個很大優勢，因為每個檢測到的粒子都會生成一個測量記錄，會包含在結果中。圖3中的示例顯示了如何通過結合激光衍射和圖像分析來檢測添加到樣品中的超大顆粒。超大顆粒的檢測是顆粒測量技術中最重要的問題之一，對許多實際應用具有重要意義。

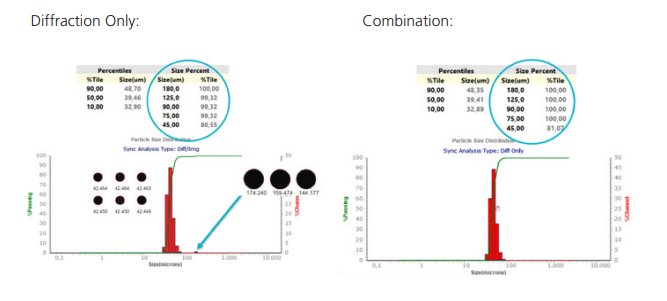

圖3. 極少量大于125um的大顆粒被加入到20-75um的玻璃球樣品中。激光衍射結果沒有報告這些顆粒，結合了動態圖像的報告中可以看到超大顆粒的存在。

Think SYNC：顆粒長度和寬度分布

在激光衍射中，一次只輸出一種粒度分布，所有的測量信號都參考球形粒子。長度和寬度分開測量是不可能的。因此，具有不規則形狀的真實樣品通常會給出寬分布或雙峰分布。這容易被誤解為兩種不同大小的顆粒的混合物。通過圖4的圖像，很明顯可以看到激光衍射的雙峰分布實際上是由于粒子的形狀為針狀。結合圖像分析，甚至可以確定長度和寬度的單獨分布。

圖4：用激光衍射分析針狀晶體的結果是雙峰分布(第一張圖)，代表寬度和長度。結合圖像分析，長度和寬度可分別測量(第三張圖紅綠曲線)。

結論

激光衍射是粒度表征最流行的方法，易于使用，方法穩健且適用性廣。測量范圍寬，從10納米到毫米級，是其另一個優勢。圖像分析非常適合彌補激光衍射的一些局限性，并為科學家們提供更豐富的額外信息，以更好地了解他們的材料。SYNC分析儀使Microtrac成為了聯合測量技術的先驅。

Microtrac在激光衍射儀器領域擁有超過40年的全球領先地位——通過不斷改進儀器技術，為客戶提供強大的激光衍射儀器組合，是理想的顆粒粒度和表征設備。

大昌華嘉科學儀器部

作為麥奇克Microtrac 激光衍射系列產品的總代理，我們為用戶提供完善的售前、售后服務及全面的技術和應用支持。
