器件的制造是通過一系列精確控制的加工工藝完成的，為了保證每步工序都能正確地進行，在每一個工藝步驟中都有許多測量和監控技術，其中光學測量由于其非接觸、無破壞、無污染的特點被廣泛使用。

其中，光學測量的一項重要內容是薄膜特性———例如厚度和光學性質。目前，常用的光學測量技術根據其原理可分為: 光吸收法、干涉監控法、偏振光分析法等。

今天小編為大家介紹的這款橢偏儀采用偏振光分析法（也稱為橢圓偏振光譜測量技術），該方法是利用偏振光在材料表面反射后，相應偏振態的改變來測量該材料的光學性質。

橢偏儀概況

橢偏儀是一種用于探測薄膜厚度、光學常數以及材料微結構的光學測量設備。由于并不與樣品接觸，對樣品沒有破壞且不需要真空，使得橢偏儀成為一種極具吸引力的測量設備。

橢偏儀應用

橢偏儀可測的材料包括：半導體、電介質、聚合物、有機物、金屬、多層膜物質。

橢偏儀涉及領域有：半導體、通訊、數據存儲、光學鍍膜、平板顯示器、科研、生物、醫藥等。

橢偏法測量優點

1、能測量很薄的膜(1nm)，且精度很高，比干涉法高1~2個數量級。

2、是一種無損測量，不必特別制備樣品，也不損壞樣品，比其他精密方法如稱重法、定量化學分析法簡便。

3、可同時測量膜的厚度、折射率以及吸收率。因此可以作為分析工具使用。

4、對一些表面結構、表面過程和表面反應相當敏感，是研究表面物理的一種方法。

橢偏儀的分類及介紹

橢偏儀按照測試原理的不同，主要分為消光式和光度式兩類。大體可以分為PCSA 型消光式橢偏儀、旋轉偏振器件型橢偏儀、相位調制型橢偏儀、橢偏光譜儀、紅外橢偏光譜儀、成像橢偏儀和廣義橢偏儀。

橢偏儀廠家介紹

今天，小編為大家介紹的這家橢偏儀廠家——HORIBA科學儀器事業部，公司總部自1953年成立，是一家分析檢測儀器和設備制造商，并且以其高精尖的產品成功地將市場拓展到了全球各個國家和地區。

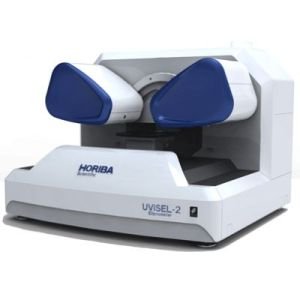

HORIBA 研究級全自動橢偏儀UVISEL 2

技術參數：

光譜范圍：190-2100 nm

8種光斑尺寸: 小35 X 85 um

探測器：3個獨立探測器，分別優化紫外，可見和近紅外

自動樣品臺尺寸：200mm X 200mm；XYZ方向自動調節; Z軸高度>35mm

樣品水平度自動調整

自動量角器：變角范圍35°- 90°，全自動調整，小步長0.01°

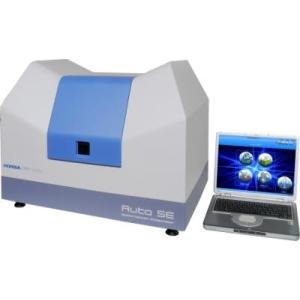

HORIBA一鍵式全自動快速橢偏儀 Auto SE

主要特點

1. 液晶調制技術，無機械轉動部件，重復性，信噪比高

2. 技術成像技術，所有樣品均可成像，對于透明樣品，自動去除樣品的背反射信號，使得數據分析更簡單

3. 反射式微光斑，覆蓋全譜段，利于非均勻樣品圖案化樣品測試

4. 全自動集成度高，安裝維護簡便

5. 一鍵式操作軟件，快速簡單

6. 自動MAPPING掃描，分析樣品鍍膜均勻性

技術參數

1. 光譜范圍：450-1000 nm

2. 多種微光斑自動選擇

3. 光斑可視技術，可觀測任何樣品表面

4. 自動樣品臺尺寸：200mmX200mm；XYZ方向自動調節; Z軸高度>35mm

5. 70度角入射

6. CCD探測器

參考資料：

朱緒丹等.《橢圓偏振光譜測量技術及其在薄膜材料研究中的應用》HORIBA科學儀器事業部
