隨著新材料的發展和自然礦物資源的利用持續不斷，人們廣泛認識到了微粉、超細粉的重要性。例如，特種陶瓷、半導體、石墨、顏料、醫藥、粉末食品、化妝品等對粉末原料的需求越來越高，隨著這些行業的發展，國內對粉末的需求也越來越多。

粉末的精細度離不開超微粉碎設備，比如，流化床氣流粉碎機廣泛應用于化學、礦業、磨料、耐火材料、電池材料、冶金、建材、制藥、陶瓷、食品、農藥、飼料、新材料、環境保護等行業和各種干粉類的超細粉碎、分離和顆粒成型。

它可以粉碎超輕鉆石、碳化硅、金屬粉末等，成品的精細度也非常高，因此，為了以后能正確使用和更好地使用，我們需要先了解超微粉碎設備——氣流粉碎機的原理及種類。

氣流粉碎原理及設備種類

1． 氣流粉碎原理

氣流粉碎設備包括氣流磨、噴射磨或流能磨，它是利用高速氣流或過熱蒸汽的能量使顆粒相互產生沖擊、碰撞、摩擦而實現超細粉碎或解聚的設備。氣流粉碎的一般原理：將干燥無油的壓縮空氣或過熱蒸汽通過拉瓦爾噴管加速成超音速氣流，噴出的高速射流帶動物料做高速運動，使顆粒相瓦碰撞、摩擦而被粉碎。被粉碎的物料隨氣流到達分級區，達到細度要求的物料最終由分級機收集，沒有達到要求的物料再返回粉碎室繼續粉碎。

2．氣流粉碎設備分類

我國工業上應用的氣流粉碎機主要有以下幾種類型：扁平式氣流磨、流化床對噴式氣流磨、循環管式氣流磨、對噴式氣流磨、靶式氣流磨。這幾種類型氣流粉碎機中又以扁平式氣流磨、流化床對噴式氣流磨、循環管式氣流磨應用較為廣泛。

2.1 對噴式氣流磨

物料通過螺旋進料器進入粉碎腔后，由數個相對設置的噴嘴噴匯出高速氣流沖擊能，及氣流急速膨脹呈流化床懸浮沸騰而產生的碰撞、摩擦力對物料進行粉碎。粗細混合粉在負壓氣流帶動下通過頂部設置的渦輪分級裝置，細粉強制通過分級裝置，并由旋風收集器及布袋除塵器捕集，粗粉受重力以及高速旋轉的分級裝置產生的離心力甩向四壁并沉降返回粉碎腔繼續粉碎。

2.2 扁平式氣流磨

作為粉碎動能的高壓氣流進入粉碎腔外圍的穩壓儲氣包作為氣流分配站，該氣流經過拉瓦爾噴嘴加速成超音速氣流后進入粉碎磨腔，同時物料經文丘里噴嘴加速導入粉碎磨腔內進行同步粉碎。由于拉瓦爾噴嘴與粉碎腔安裝成一銳角，因此該高速噴射流在粉碎腔內帶動物料做循環運動，顆粒之間以及顆粒與固定靶板壁面產生相互沖擊、碰撞、摩擦而粉碎。微細顆粒在向心氣流帶動下被導入粉碎機中心出口管道進入旋風分離器進行收集，粗粉在離心力的作用下被甩向粉碎腔周壁做循環運動并繼續粉碎。

2.3 循環管式氣流磨

原料由文丘里噴嘴加入粉碎腔，高壓氣流經一組噴嘴噴入不等徑變曲率的跑道形循環管式粉碎腔，加速顆粒使之相互沖擊、碰撞、摩擦而粉碎。同時旋流還帶動被粉碎顆粒沿管道向上進入分級區，在分級區離心力場的作用下使密集的料流分流，細顆粒在內層經百葉窗式慣性分級器分級后排出。粗顆粒在外層沿下行管返回繼續循環粉碎。

2.4 流化床式氣流磨

氣流粉碎機（流化床式氣流磨）是壓縮空氣經拉瓦爾噴咀加速成超音速氣流后射入粉碎區使物料呈流態化（氣流膨脹呈流態化床懸浮沸騰而互相碰撞），因此每一個顆粒具有相同的運動狀態。在粉碎區，被加速的顆粒在各噴咀交匯點相互對撞粉碎。粉碎后的物料被上升氣流輸送至分級區，由水平布置的分級輪篩選出達到粒度要求的細粉，未達到粒度要求的粗粉返回粉碎區繼續粉碎。合格細粉隨氣流進入高效旋風分離器得到收集，含塵氣體經收塵器過濾凈化后排入大氣。

作為一家專業生產各種氣流粉碎機系列的超微成套設備的專業廠家，宜興市宏達通用設備有限公司，已通過ISO9001質量體系認證。公司旗下的扁平式氣流粉碎機及流化床式氣流粉碎機得到了市場的認證，受到了行業客戶的歡迎。

公司生產的產品具有成套性、系列化、機電一體化等特色。除此之外，公司利用獨特的地理優勢，在機械式超細粉碎機系列、剛玉陶瓷破碎機系列、氣流（機械式）分級機系列、自動加料機系列、冷凍式壓縮空氣干燥機系列、氣固分離器系列、高效精密捕集器系列、精密過濾器系列等產品方面也做了創新與發展，被廣泛應用于各行各業。

產品展示

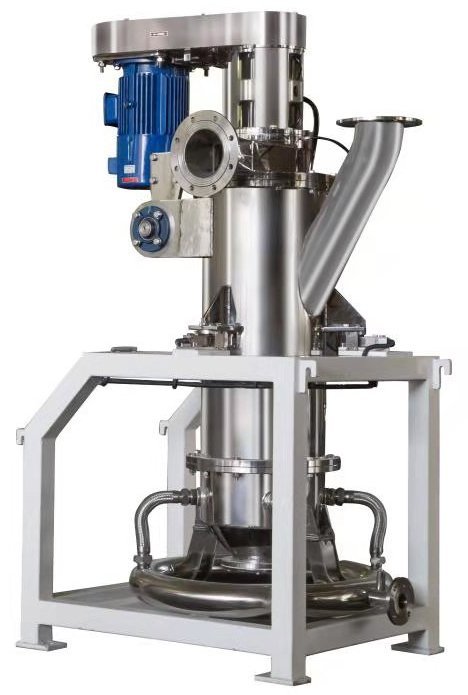

TLHM系列流化床式氣流粉碎機

TLHM系列流化床式氣流粉碎機是目前新一代超微氣流粉碎設備，集國際上先進的多噴管技術、流化床技術與立式分級技術于一體，實現了流產多元化、料層流態化及機電一體化組合技術系統。是針對碳粉粉碎的新一代流化床粉碎設備。

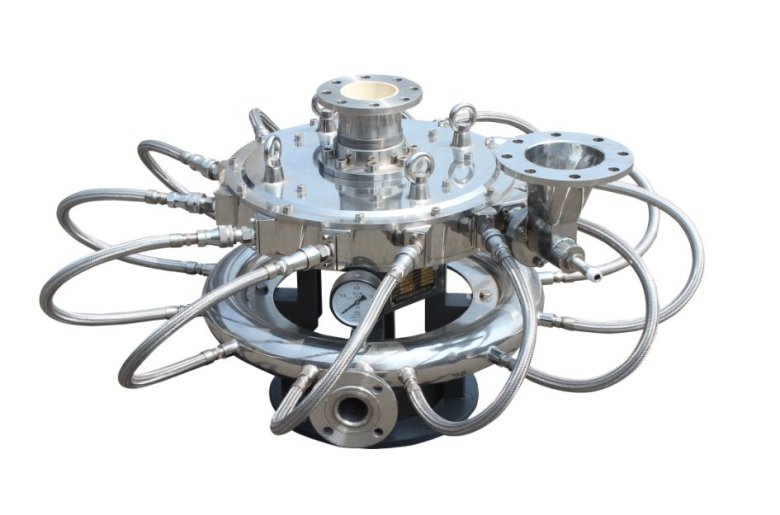

BPM系列扁平式超音速氣流粉碎機

產品特點：

 1、該機適用于脆性干粉物料的粉碎，粉碎細度一般可達D50 < 5μm。

 2、內襯采用剛玉陶瓷制作，耐磨性大大提高，適用于莫氏硬度8級以下物料的粉碎。

 3、粉碎過程低于常溫，適用于低熔點，熱敏性物料的粉碎。

 4、該機出料口采用上下可升降的方法，細度可調性大大提高。

 5、該機結構簡單，內部無機械傳動部件，拆洗、檢測方便。

 適用范圍： 適用于化工、礦產、電子、制藥、涂料、染料、顏料、農藥、食品、飼料等行業。
