礦產資源是人類社會賴以生存和發展的重要物質基礎，隨著礦產資源的大量開采利用，易選的礦產資源儲量日益減少，貧細雜難選的礦產資源日趨增多，其中大量的細粒嵌布難處理礦石只有通過細磨才能使其充分單體解離，方能實現礦物的有效選別。尤其對于中礦處理、精礦深度精選除雜、尾礦再選回收利用等，傳統的臥式球磨機已經難以滿足進一步細磨、超細磨的特殊要求，且過磨或欠磨現象突出，新型的細磨和超細磨設備的研發應用顯得尤為重要。攪拌磨作為一種新型的細磨設備，其應用使得需更細磨礦的礦物選別成為可能，且在細磨、超細磨作業過程中充分發揮了其高效、節能的優勢，被逐步認可并接受，已得到推廣應用。

一、攪拌磨的工作原理

實際上，攪拌磨本身是一類帶有研磨介質的磨機，一般情況都被稱之為“攪拌式研磨機”。攪拌磨主要由攪拌裝置、機架、筒體以及傳動裝置構成，其原理是利用攪拌軸來完成旋轉、提升，將筒體內充填的礦介質進行攪動，促使內部發生自轉運動和循環運動。此時，攪拌磨內的各類研磨物料會受到擠壓、剪切、磨剝等沖擊作用，最終在不規則互相撞擊的情況下完成選礦工序。攪拌磨機在當前礦產生產中起著十分重要的作用，利用率高，排料所產生的新生比表面積大，在我國很多礦產地區都受到青睞。

二、攪拌磨的分類及特點

間歇式攪拌磨

安裝有循環卸料裝置，不僅能保證磨礦過程中物料的循環混合，而且保證了產品及時出料。主要應用于精細陶瓷、電子材料、粉末冶金等行業。當配備大容積循環罐和多臺攪拌磨串聯使用時，可以分別用于循環磨礦和連續磨礦。

循環式攪拌磨

常采用圓盤式攪拌器，通過控制給料速度來控制物料在筒體內的停留時間，給料速度愈慢，停留時間愈長，產品粒度愈細;反之，產品粒度越粗。磨礦效率高，循環罐還具有混合與分散功能，節能高效。

連續式攪拌磨

筒體直徑較小，循環罐容積較大，筒體上部安裝有濾網。研磨物料時，物料在筒體和循環罐內高速輪回，達到合格產品粒度為止。

塔式磨

塔式磨除了有濕式機型外，還有干式機型，其結構與濕式磨基本相同，只是用旋風分離器代替了水力分級機，用鼓風機代替了泥漿泵。該機特點是：中低速、較高的介質充填高度、能量利用率高。但是該機筒體太高，維護和檢修不太方便。

環隙攪拌磨

這種磨機的特點是利用錐形體構成縫隙式的研磨區，解決了能量密度不均勻問題，能量密度大、產品粒度細且分布均勻；但是有效容積小，設備大型化困難，僅限于一些精細陶瓷、磨料和特種油墨及涂料等精加工行業中應用。

三、攪拌磨應用進程

國內超細攪拌磨的研制，早在20世紀70年代便已開始，到目前為止已經發展了將近40多年的時間，已經取得了頗為顯著的成績。到80年代初期，各地區礦山技術研究人員不斷改進，已經在化工、金屬礦、涂料以及非金屬礦等各個領域開展了廣泛應用。攪拌磨應用進程發展到20世紀90年代，逐步研究出了一種名為“GJM1000”型干式連續攪拌磨、“SJM1500”型濕式攪拌磨以及“LQM300”立式離心自磨機。諸如此類的超細攪拌磨的研發，不僅從根本上提高了礦產生產力，產品細度甚至可以控制到0.1um~3um。

四、攪拌磨在選礦中的實際生產應用

超細攪拌磨在我國實際的生產應用中，已經有礦產地區可以將精礦含鐵率控制在38.05%以內，細度控制為-0074m占70%。應用的主要金屬礦物包括赤鐵礦、黃鐵礦、白鎢礦、褐鐵礦、磁鐵礦等，涉及到的主要脈石礦物包括石榴石、石英、螢石、角閃石等，同時還包含少量黏土、云母、陽起石等。利用研磨到分級再到磁選的工藝流程，早期以臥室球磨機作為主要模式，發現無法滿足生產需求。直到應用超細攪拌磨這種技術模式之后，再摸細度已到-38um95.1%，鐵精品礦達到65.20%。另外一方面，根據當前某礦區專門針對鋅礦所發生的由于脫泥作業而引發的大量鋅損失問題，最終應用攪拌磨來進行碎磨流程改造，總體來看經過攪拌磨作業之后的產品粒度分布更窄，證明產品質量更高，也更易于浮選，說明超細攪拌磨可以降低次生礦泥有很好的應用前景。

美國UNION PROCESS青島工廠——青島聯瑞精密機械有限公司致力于設計、研發、生產“臥式砂磨機&立式攪拌磨”，美國UP全系列機型采用結構件本地化生產，關鍵部件美國進口的方式在中國組裝生產。

部分產品

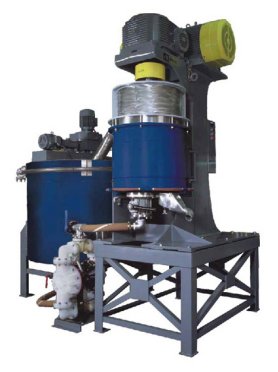

Q系列--循環式攪拌磨

特點：

1、10倍于研磨缸的料漿缸，批次處理最大；

2、上出料設計，由于重力作用，大顆料被研磨時間長；

3、高速循環作用使得物料的料度分布窄；

4、研磨缸充滿研磨球，研磨效率高；

5、研磨介質用量少，研磨室小，投資較少；

6、物料通過研磨缸的時間短，溫度控制出色；

7、操作簡單，維護少，能耗少。

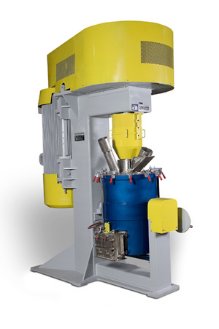

S系列--濕法立式攪拌磨

特點：

1、批量物料無需預混；

2、多種類型如SL/SD/SC等；

3、操作簡單、維護量少；

4、根據客戶工況需求訂制，可提供干法濕法。

HSA系列--干法高速球磨機

特點：

1、HSA型具有一系列形狀特殊的攪拌臂，分流盤軸向安裝在攪拌軸上。這種全新的設計可使用更小的研磨介質和采用更高的轉速RPM，增加了物料在研磨室內停留的時間，因而可保證出料的顆粒度更細。

2、HSA型高速干磨機常用于連續式研磨。物料由頂部加入，利用離心力從底部卸料。通常加入的物料粒徑較小（一般為40目），最終研磨后的粒徑可達微米級。HSA型可用于纖維類和聚合物等物料的研磨。

作為攪拌磨發明人，在經過70余年的行業探索與發展后，已鍛造出顯著的科研優勢、深厚的產業優勢、卓越的品牌優勢、突出的人才優勢。未來，青島聯瑞精密機械有限公司將持續加大技術研發投入，堅持以創新為驅動、以市場為導向、以客戶為中心，不斷探索攪拌研磨設備的研發與制造，開啟粉體細化領域的新篇章!

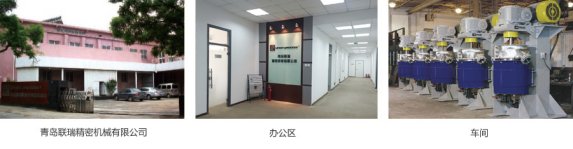

青島聯瑞精密機械有限公司

地址:山東省青島市市北區會昌路11號

7×24小時咨詢熱線:0532-80822686

郵箱:sales@unionprocess.com.cn

郵編:266031

參考資料：

[1]敖順福，陳麗昆，徐峰，楊菊，張德楸，王存柱.攪拌磨技術及其選礦應用現狀[J].礦山機械，2021.49(1):8-13.

[2]李偉.淺談超細攪拌磨在選礦中的應用[J].世界有色金屬，2021.:115-116.
