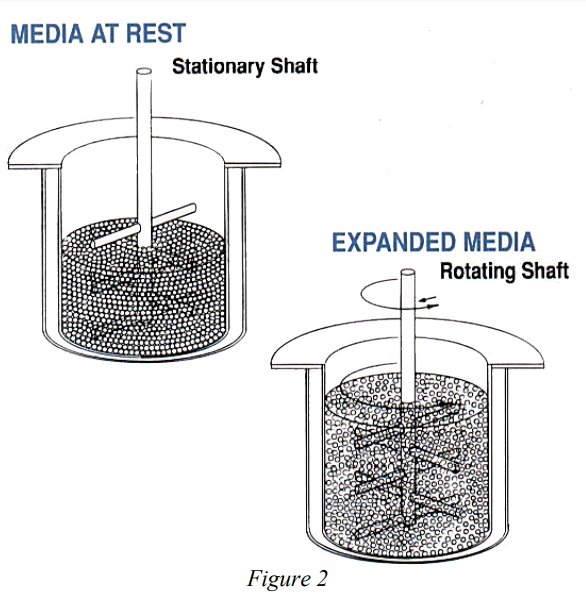

在這種膨脹狀態下，介質和顆?？梢宰杂梢苿?，互相碰撞，從而產生高剪切力和強大的沖擊力實現高效研磨(圖3)

SDG系列(“常規”速度干磨機)可進行連續式或批量式研磨。連續式研磨時，將物料從研磨缸頂部加入，然后下落過程中通過運動的磨介研磨至所需的粒度，并通過位于研磨缸底部的卸料閥組件出料(圖4)。

 在批量模式下，物料從頂部加入研磨缸，直至磨到所需的尺寸，然后通過缸底的格柵卸料。

SDG研磨機可輕松在惰性氣體，例如氮氣或氬氣條件下密封研磨，該系統也可以用陶瓷材料制成，用于無金屬體系研磨。

SDG研磨機使用的研磨球規格從5mm到13mm不等，軸轉速通常在75轉/分鐘到500轉/分鐘之間。該系列研磨機適用于較難研磨的金屬粉末，金屬碳化物和玻璃塊等材料，該系列的物料進料粒徑可以相對粗大，但是一般比選擇的研磨介質小。如果材料非常易碎，較大的薄片可以放入機器。

SDG研磨機還可以加工彌散強化金屬(DSM)。在此過程中(稱為機械合金化或冷焊)，運動孔隙首先使研磨介質將金屬和添加劑破碎成小顆粒，然后將它們攪拌在一起形成團聚體。通過重復此過程，各種金屬混合均勻分散形成一種新的合金成分(DSM)。

 HSA系列(高速研磨機)采用獨特的專利設計，包括研磨缸內部結構和側面出料格柵，使研磨機能夠使用更小的磨介以更高的速度連續運行并通過離心力將產品從研磨機中卸料(圖5)

 HSA研磨機通常在400-1800轉/分的轉速下使用1-3mm的磨介，高轉速和增加磨介表面積的綜合作用可以對加工材料進行更精細的研磨。HSA研磨機通常以連續模式使用。物料以預設的速率從頂部進入研磨缸，并從研磨缸下部卸料。HSA系列研磨機通常用于較細的進料(40目)，出料在微米級超細粉體。應用范圍包括各種礦物，如碳酸鈣，滑石，硫酸鋇，氧化鐵，稻殼灰和粉煤灰。HSA也常用于纖維性和聚合物類型的材料。

SDG和HSA研磨也可分為兩個階段，使用大磨介SDG進行粗磨，然后通過小磨介的HSA獲得超精細產品。(圖6)

 空氣分級機或篩網可與SDG或HSA研磨機組成一個封閉的研磨循環系統。，通過分級，大顆粒返回研磨，可以提高效率，獲得粒度分布窄的超細產品。(圖7)

研磨介質的選擇取決于幾個因素，其中一些是相互關聯的。

密度。

通常，高密度磨介可以得到更好的研磨結果。磨介密度應大于研磨物料密度。此外，高粘性材料需要較高密度磨介以防止漂浮。

初始進料粒徑。

較小的磨介不易破碎較大的顆粒。

最終粒徑。

當需要超細顆粒，使用較小磨介效率更高。

硬度。

磨介越硬，研磨效果越好，同時，磨介壽命越長。

PH值。

某些強酸或堿性物質可與某些金屬磨介發生反應。

變色。

應使用與物料顏色一致或接近的磨介。例如，白色材料應使用白色磨介。

污染。

磨介磨損產生的粉料不影響物料，或者可以通過磁力、化學方式或在燒結過程中去除。

成本。

可能貴2-3倍的磨介更好，有時是5-6倍，因此，長遠來看是節約成本的。
