TCY干式強磁鈦預選機的應用

概述：鈦作為一種具有優異性能的金屬元素，在自然界中廣泛分布，金屬元素含量占第七位，僅次于鋁、鐵、鈣、鉀、鈉和鎂，大量應用于航空航天、冶金、醫療、運動器械、生活用品和輕工業等各個方面。在礦物中，鈦礦主要為釩鈦磁鐵礦中的鈦礦、金紅石礦和鈦鐵礦砂礦等，我國鈦鐵礦儲量居世界前列，如何進一步高效分選鈦鐵礦是當前國內各個選廠最關心的問題。

適用范圍

TCY干式強磁鈦預選機是山東華特針對鈦鐵礦研制的最新一代干式強磁選設備，適用于粒度為-3mm的低品位鈦鐵礦干式預選、富集，可有效提高精礦品位，減少功耗，降低選礦成本，提高生產效率；亦可應用于鉻鐵礦、石榴石、獨居石、石英石等有磁性差異礦物的精選和分選。

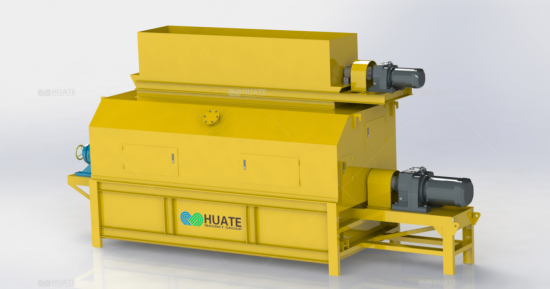

TCY干式強磁鈦預選機

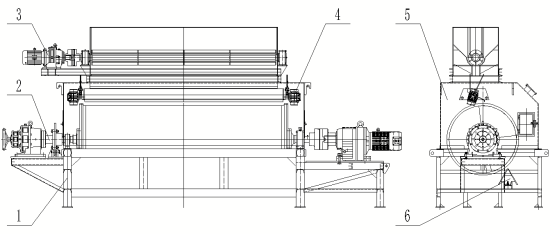

結構示意圖

1機架    2滾筒總成    3勻料裝置    4振動給料裝置    5上殼體   6分料裝置

基本結構

設備主要由機架、滾筒總成、勻料裝置、振動給料裝置、上殼體、分料裝置、驅動裝置等部分組成。勻料裝置采用螺旋鉸刀結構設計，可實現定量給料；振動給料裝置采用振動電機作為振動源，給料槽采用加長結構設計，確保布料均勻；

磁系全部由高性能釹鐵硼材料組成，采用大包角、窄磁極、多磁極結構設計，沿圓周方向N、S極交替排列，使礦物在滾筒表面多次翻滾，可大幅度提高精礦品位。筒體采用高強度非金屬材料制作，避免磁渦流損耗，解決了不銹鋼類筒體發熱問題和傳動功率大的難題。筒體表面采用高性能陶瓷片防護，延長筒體使用壽命。

工作原理

礦物通過勻料裝置和振動給料機后，均勻分布在滾筒表面，磁性礦物在磁力作用下被吸附，隨滾筒旋轉，在多磁極、高場強的磁力作用下，礦物中的雜質及貧連生體得到有效剔除。經選別后的磁性礦物隨滾筒旋轉到無磁區域，富集到精礦區，成為精礦；貧連生體和非磁性礦物在重力和離心力作用下從尾礦區排出，成為尾礦。

性能特點

?實現了-3mm的低品位鈦鐵礦干式預選、鈦鐵分離富集；

?筒體主體采用高強度非金屬材料制作，避免高速運行時金屬筒體磁渦流功率損耗，節電50%以上。

?行星布料器配振動給料機組合布料，給料均勻，保障分選效果。

?給料、布料、分選全密封結構，設備無揚塵生產。

?筒表場強高達10000Gs，高密度磁翻轉，雜質拋除徹底。

?自動化、智能化遠程控制，基本實現無人值守。

應用實例

新疆某鈦鐵礦原礦破碎至-1mm，經華特磁電FCX高頻脈動粉礦風力干選機選別后，尾礦進TCY干式強磁鈦預選機富集鈦品位。

選礦實驗流程

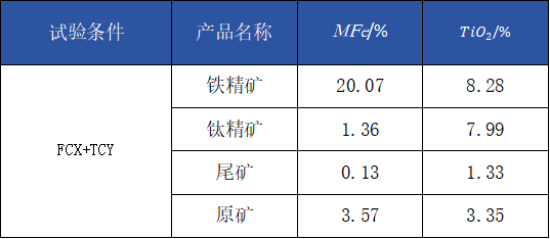

選礦化驗結果

原礦經FCX(30)磁選后，得到MFe20.07%、8.28%的合格鐵精礦產品，FCX(30)尾礦經TCY(45)磁選，得到MFe 1.36%、7.99%的合格鈦精礦產品，最終尾礦MFe 0.13%、1.33%。

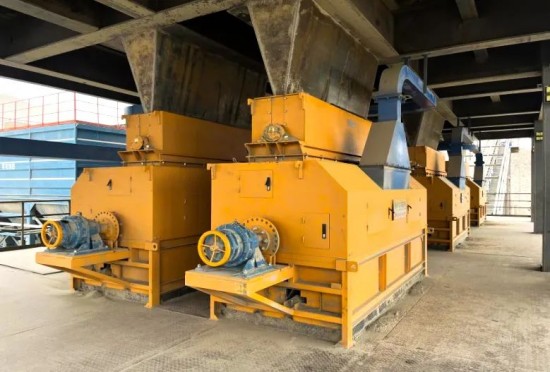

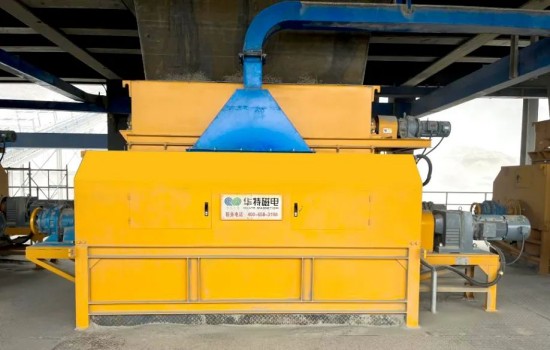

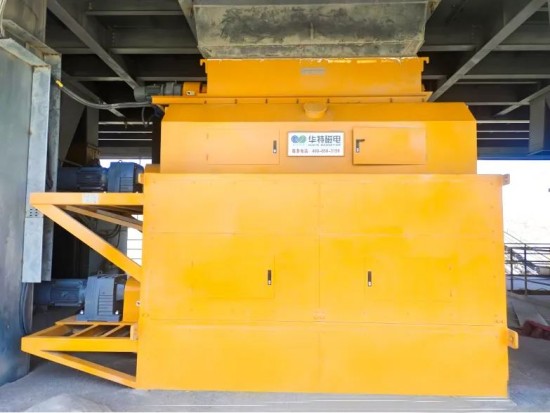

應用現場
