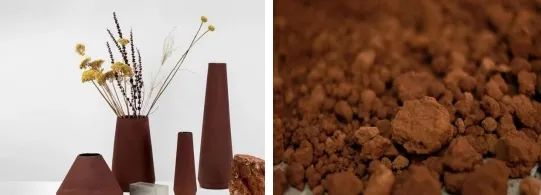

赤泥亦稱紅泥，從鋁土礦中提煉氧化鋁后排出的固體廢物。一般含氧化鐵量大，外觀與赤色泥土相似，因而得名。但有的因含氧化鐵較少而呈棕色，甚至灰白色。赤泥是一種不溶性殘渣，可分為燒結(jié)法赤泥、拜耳法赤泥和聯(lián)合法赤泥，主要成分為SiO2、Al2O3、CaO、Fe2O3等。

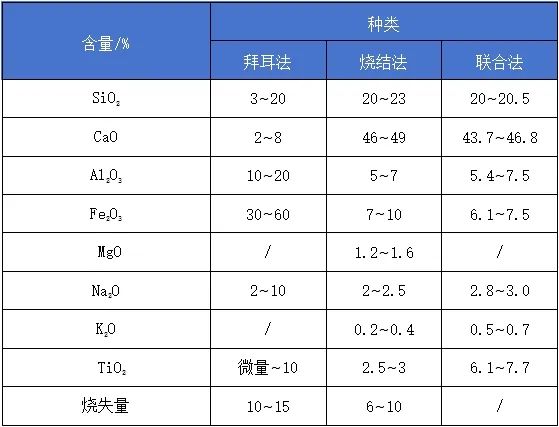

表1 赤泥的化學(xué)成分

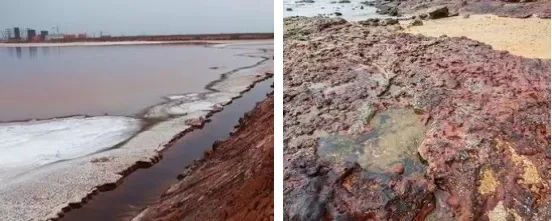

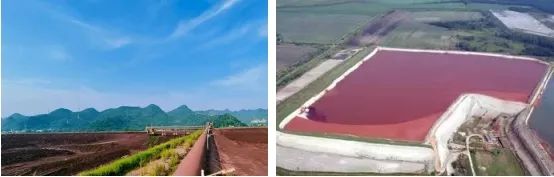

隨著鋁工業(yè)的發(fā)展和鋁土礦石品位的降低，赤泥量將越來越大，且赤泥為堿性物質(zhì)，隨著雨水的沖淋，赤泥中的堿會被溶出，可能污染地表水和地下水；大量的赤泥不能充分有效的利用，只能依靠大面積的堆場堆放，占用了大量土地，也對環(huán)境造成了嚴(yán)重的污染。已經(jīng)對人類的生產(chǎn)、生活造成多方面的直接和間接的影響，所以最大限度的減少赤泥的產(chǎn)量和危害，實現(xiàn)多渠道、大數(shù)量的資源化已迫在眉睫。

理化性質(zhì)

赤泥顆粒直徑0.088~0.25毫米,比重2.7~2.9，容重0.8~1.0，熔點1200~1250℃。

赤泥的pH值很高，其中：浸出液的pH值為12.1~13.0，氟化物含量11.5 mg/L~26.7 mg/L；赤泥的pH值為10.29~11.83，氟化物含量4.89 mg/L~8.6 mg/L。按GB 5058-85有色金屬工業(yè)固體廢物污染控制標(biāo)準(zhǔn)，因赤泥的pH值小于12.5，氟化物含量小于50 mg/L,故赤泥屬于一般固體廢渣。但赤泥附液pH值大于12.5，氟化物含量小于50 mg/L，污水綜合排放劃分為超標(biāo)廢水，因此，赤泥(含附液)屬于有害廢渣(強(qiáng)堿性土)。

危害

由于赤泥中含有大量的強(qiáng)堿性化學(xué)物質(zhì)，稀釋10倍后其pH值仍為11.25-11.50(原土為12以上)，極高的pH值決定了赤泥對生物和金屬、硅質(zhì)材料的強(qiáng)烈腐蝕性。高堿度的污水滲入地下或進(jìn)入地表水，使水體pH值升高，以致超出國家規(guī)定的相應(yīng)標(biāo)準(zhǔn)，同時由于pH值的高低常常影響水中化合物的毒性，因此還會造成更為嚴(yán)重的水污染。一般認(rèn)為堿含量為30-400 mg/L是公共水源的適合范圍，而赤泥附液的堿度高達(dá)26348mg/L，如此高堿度的赤泥附液進(jìn)入水體，其污染不言而語，赤泥對生態(tài)環(huán)境的不良影響必須給予高度的重視和認(rèn)真的研究。堆存量不斷增大的赤泥所造成的越來越嚴(yán)重的環(huán)境污染，已使赤泥綜合利用成為煉鋁工業(yè)一項急需解決的難題。

污染治理

生產(chǎn) 1噸氧化鋁要排出0.5~2.5噸赤泥。有的國家把赤泥排入海中，因含有堿等有害物質(zhì)而污染海洋，危害漁業(yè)生產(chǎn)。有的在陸地堆放，占用農(nóng)田，污染水系,干燥后隨風(fēng)飄揚，又污染大氣。為了減少污染，赤泥堆場底部應(yīng)鋪設(shè)不透水層，在赤泥堆上面鋪土種植植物。但積極合理的辦法是開展綜合利用，如用赤泥生產(chǎn)建筑材料、土壤改良劑(硅肥是繼氮,磷,鉀肥之后的第四大元素肥料,它對多種農(nóng)作物具有較好的營養(yǎng)作用)，以及回收其中的金屬等。

綜合利用

赤泥的成分、性質(zhì)的差異決定了不同的赤泥利用方法。

一、赤泥作為礦物原料整體利用

1.生產(chǎn)水泥

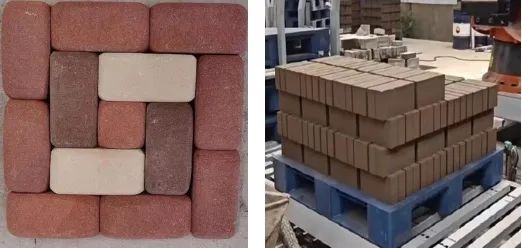

2.利用赤泥生產(chǎn)磚

3.利用赤泥生產(chǎn)加氣混凝土砌塊

4.赤泥路面基層材料

5.制備新型功能性材料

6.利用赤泥生產(chǎn)硅鈣復(fù)合肥

二、由于赤泥中含有一定的有價金屬和非金屬元素，如含有大量的氧化鋁、氧化鐵、氧化硅、氧化鈣、氧化鋅等，此外還含有微量元素Ti、Ni、Cd、K、Pb、As等，因此對赤泥中有價金屬和稀有稀土元素的回收具有重要的意義。

三、赤泥在環(huán)保領(lǐng)域中的應(yīng)用

1.吸附廢水中放射性金屬離子

2.除去廢水中的重金屬離子

3.用作某些廢水的澄清劑

4.治理含硫廢氣

應(yīng)用案例

1. 赤泥原礦經(jīng)LHGC立環(huán)一粗一精選。試驗流程見圖1，試驗結(jié)果見表2。

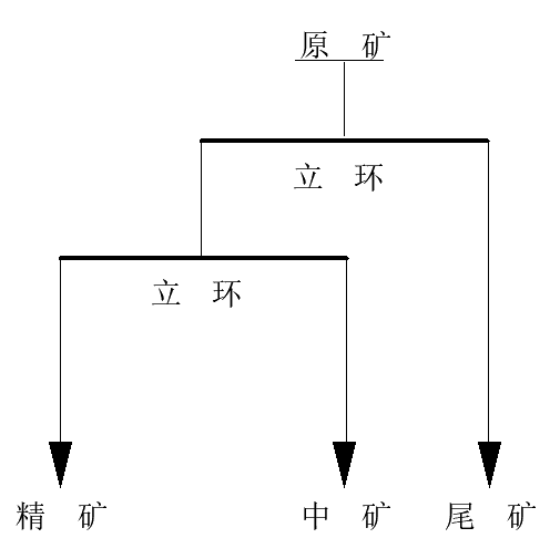

圖1 選礦試驗流程

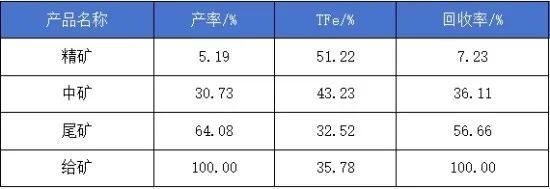

 表2 選礦試驗結(jié)果

原礦經(jīng)LHGC立環(huán)一粗一精選，得到產(chǎn)率5.19%、TFe 51.22%、回收率7.23%的精礦產(chǎn)品。

2.赤泥原礦經(jīng)CTB3000G磁選，尾礦磨至-200目78%細(xì)度，經(jīng)LHGC立環(huán)一粗兩精選。試驗流程見圖2，試驗結(jié)果見表3。

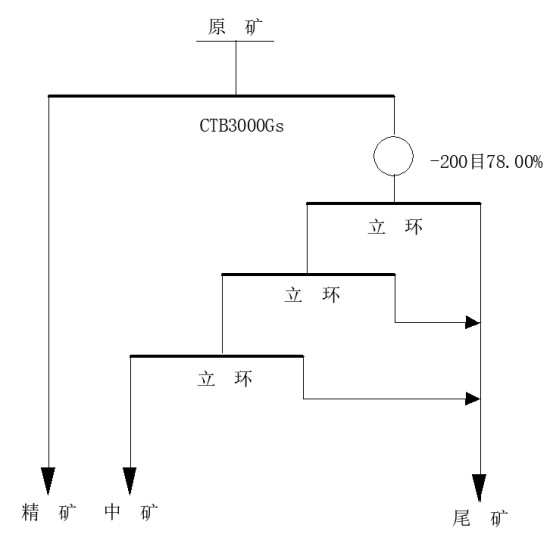

圖2 選礦試驗流程

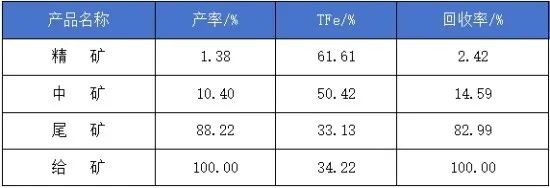

   表3 選礦試驗結(jié)果

原礦經(jīng)磁選試驗流程，得到產(chǎn)率1.38%、TFe 61.61%、回收率2.42%的精礦產(chǎn)品。

應(yīng)用現(xiàn)場

山東某赤泥選鐵項目——該項目處理氧化鋁赤泥，采用22臺LHGC-2000立環(huán)高梯度磁選機(jī)，有效地解決了赤泥處理和綜合利用的問題。

立環(huán)高梯度磁選機(jī)應(yīng)用于廣西某赤泥選鐵項目

立環(huán)高梯度磁選機(jī)應(yīng)用于山東某赤泥選鐵項目

立環(huán)高梯度磁選機(jī)應(yīng)用于云南赤泥選鐵項目

立環(huán)高梯度磁選機(jī)應(yīng)用于山西某赤泥選鐵項目

立環(huán)高梯度磁選機(jī)應(yīng)用于廣西某赤泥選鐵項目
