什么是瑪瑙?

瑪瑙從本質(zhì)上來(lái)說(shuō)類石英的礦石 (silicon dioxide SiO2) 屬于半寶石歸類。由二氧化硅溶液侵入火山巖空洞中沉積生成，瑪瑙的英文名 Agate 就是從西西里島的一條河名 “Achates” (今 “Drillo”) 而來(lái)，最早就是在那里發(fā)現(xiàn)了瑪瑙（蒙古人稱之為馬腦，而后變?yōu)橹形牡默旇В＝裉彀úㄎ髅讈啠臀鳎魑骼飴u和 烏拉圭都有出產(chǎn)。一直到上世紀(jì)初瑪瑙才首次運(yùn)用為工藝材料，很快藥劑師就認(rèn)識(shí)到瑪瑙研缽的粉碎性能好，又耐磨。同時(shí)，瑪瑙材質(zhì)表面非常光滑，無(wú)摩擦效應(yīng)，避免了樣品殘留，不會(huì)造成交叉污染，比黃銅或和硬瓷的研缽都要好用。現(xiàn)代瑪瑙材質(zhì)的加工工藝由于應(yīng)用了金剛石工具日益進(jìn)步，而硬瓷材料逐漸失去了原來(lái)作為主要粉碎工具的顯著地位。

    如上所述，瑪瑙實(shí)際上就是二氧化硅礦石，由于其對(duì)樣品的無(wú)污染，所以在食品，生物，醫(yī)藥等領(lǐng)域作為研磨工具有著廣泛的應(yīng)用。其他應(yīng)用例如重金屬檢測(cè)，染料研制（金屬材料摩擦后會(huì)導(dǎo)致顏色變化）及膏狀樣品、藥用軟膏的制備。

瑪瑙耐摩擦和擠壓，但是不耐沖擊，所以主要用作研缽。由于其相對(duì)低密度，也可以用于球磨設(shè)備，減少撞擊效應(yīng)(如果長(zhǎng)時(shí)間或高速運(yùn)轉(zhuǎn)則不建議使用瑪瑙材質(zhì))。盤磨中如果用了瑪瑙套裝，機(jī)器會(huì)自動(dòng)識(shí)別并降速到700rpm以避免損壞研磨套裝。

瑪瑙是一種天然材質(zhì)，因此質(zhì)量可能并不穩(wěn)定。再加工前，瑪瑙原料會(huì)預(yù)檢是否有空洞和雜質(zhì)。然而，天然材質(zhì)不會(huì)像人工燒結(jié)的那樣保證一定均質(zhì)均相。長(zhǎng)期的高機(jī)械強(qiáng)度和熱壓會(huì)導(dǎo)致瑪瑙材料疲勞甚至破損。這就是為什么行星式球磨儀如果使用瑪瑙研磨材質(zhì)的話，最多設(shè)置到最高轉(zhuǎn)速的60-70%。

補(bǔ)充說(shuō)明:

熱沖擊

如果直接倒入液氮至瑪瑙罐可能會(huì)導(dǎo)致內(nèi)應(yīng)力增加而產(chǎn)生裂紋

瑪瑙物理性質(zhì)

? 硬度 (莫氏硬度): 6.5 – 7

? 硬度 (維氏硬度): 約 1000 HV

? 密度: 2.65 g/cm3

瑪瑙主要由 99.9 % 二氧化硅（石英）構(gòu)成, 其余元素根據(jù)產(chǎn)地不同有Na-, Fe-, K-, Mn-, Mg- 和 Ca氧化物。

優(yōu)勢(shì)/劣勢(shì)

? 無(wú)重金屬污染

?不耐機(jī)械/熱沖擊

? 傳統(tǒng)研磨工具(接受度廣)

? 非均質(zhì)均相

? 幾乎無(wú)熱效應(yīng), 樣品不會(huì)板結(jié)

? 極低的能量輸出

應(yīng)用瑪瑙的萊馳設(shè)備

? 行星式球磨儀 PM 100/200/400

? 混合冷凍式球磨儀MM 200 / MM 400

? 盤式研磨儀 RS 200/300XL

? 臼式研磨儀 RM 200

應(yīng)用領(lǐng)域

如 醫(yī)藥，食品，生物,

典型樣品

如 植物，香料，可可，巧克力，藥品，膏，油籽，生物組織和孢子

附錄圖片：

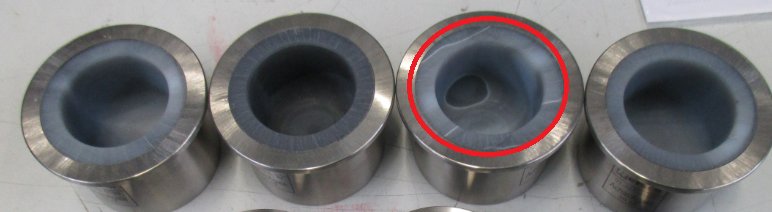

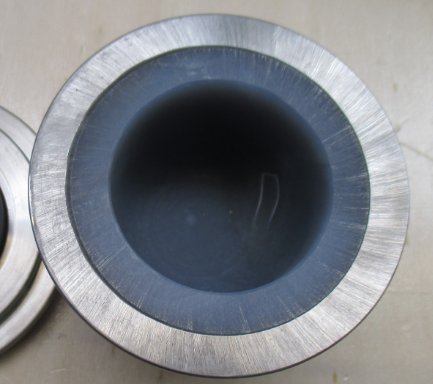

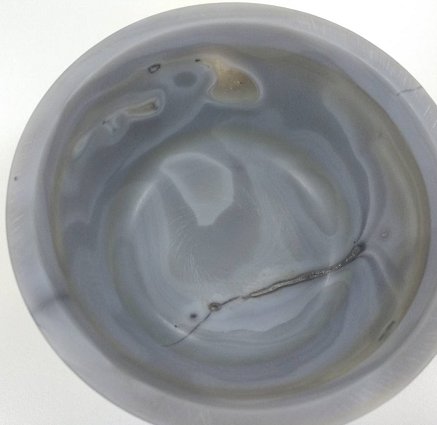

如有類似上圖的空洞，裂縫可以提出質(zhì)量疑問(wèn)，申請(qǐng)更換

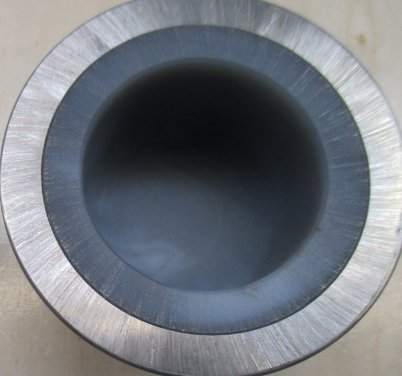

但類似上圖的雜色是不屬于質(zhì)量問(wèn)題的，無(wú)法進(jìn)行更換請(qǐng)求
