金屬-有機骨架（MOFs）材料是一類由無機金屬離子與有機配體構筑而成的網格結構晶體，也被稱為多孔配位聚合物。目前實驗室合成的MOF已經有20000多種，按類型可以分為網狀金屬有機框架材料IRMOF、沸石-咪唑框架材料ZIF、萊瓦希爾有機框架材料MIL和通道式框架材料PCN ，各自的代表材料有MOF-5、ZIF-8、MIL-101和HKUST-1。近年來MOFs的發展迅猛異常，在氣體分離、水凈化、工業催化、生物醫藥等各個領域得到了廣泛研究。

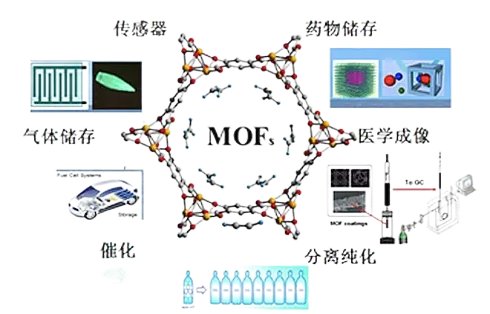

與其他傳統多孔材料相比，MOFs具有豐富的、高度有序的、可調的結構，MOFs早期應用主要集中在氣體儲存和分離方面，隨后其在催化、化學傳感器、污染物吸附、生物醫學等諸多領域中的應用也得到了快速發展。

最新研究進展

       隨著全球經濟與人口的快速發展，能源消耗也在顯著增長。迄今為止，全球超過85%的能源需求由化石燃料提供，這導致了大量的CO2被排放到空氣當中。大氣中高濃度的CO2對氣候變化的潛在影響引起了全世界的關注，開發有效的CO2捕集技術十分必要。

      2022年，Lu Shao團隊受自然界中根瘤菌誘導根瘤生物共生過程啟發，開發了一種全新的策略構建具有超高MOF（ZIF-8）含量的混合基質膜。在氯仿/水混合溶劑環境下，合成的ZIF-8晶體尺寸更小（~100 nm），并能均勻分散在高滲透性的自聚微孔聚合物（PIM-1）基體中，ZIF-8的負載量高達67.2 wt.%，PIM-1的氰基與ZIF-8的-NH基團間的特異相互作用保證了新型混合基質膜優異的界面相容性，避免了超高含量下MOF的團聚現象和膜中非選擇性缺陷的產生。超高含量MOF負載能顯著增強混合基質膜的二氧化碳溶解系數，賦予其優異的選擇性，并同時可以提高PIM-1膜的抗物理老化和塑化的能力，增強膜在實際應用過程中的穩定性。PNAS上發表的首篇碳捕集分離膜研究工作。

圖1 金屬有機骨架混合基質膜合成示意圖

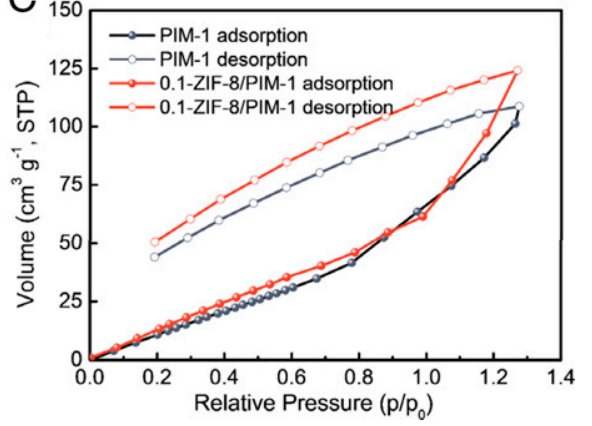

圖2 在308 K下二氧化碳的吸附/解吸等溫線

     Yunling Liu課題組在2016年報道了兩例基于超分子構筑塊（Supermolecularbuilding blocks，SBBs）策略合成的同構MOFs JLU-Liu20和JLU-Liu21。如圖3所示，豐富的OMS和LBS，以及結構中大的比表面積與多種籠結構的存在，使得JLU-Liu20和JLU-Liu21表現出高的CO2捕獲能力。其中，JLU-Liu20對CO2的最大吸附量在273 K條件下可達210 (41.2 wt%) cm3·g-1，在298 K條件下為118 (23.2 wt%) cm3·g-1。

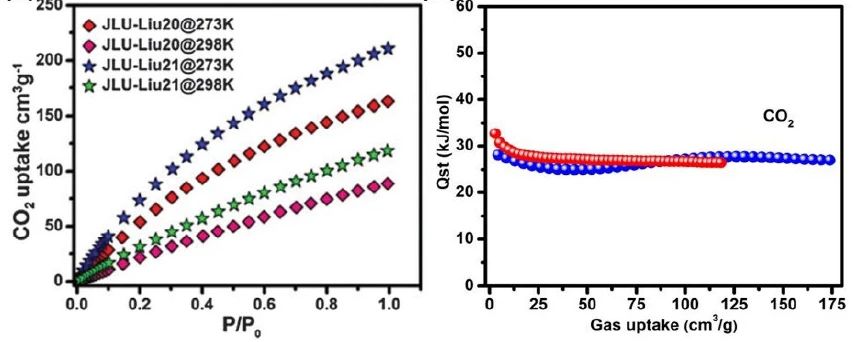

圖3 不同溫度下JLU-Liu20和JLU-Liu21的CO2吸附曲線及CO2吸附焓

      2022年，O. M. Yaghi課題組通過將MOF-808氨基酸功能化，得到了一系列的MOF-808-AA（AA：代表11種氨基酸）。其中氨基酸內的胺基指向孔道內部，可以與CO2間產生足夠的親和力從而生成氨基甲酸酯和氨基甲酸。這種CO2化學反應使該材料在潮濕環境中表現出增強的CO2捕獲能力，并且可以在不加熱的條件下完成CO2的解吸附。在此基礎上，該課題組進一步考察了MOF-808-Gly在模擬煤煙氣條件下通過真空擺動吸附來捕獲和釋放CO2的性能。實驗結果表明，MOF-808-Gly可以反復捕獲、釋放CO2，循環次數可達80次以上。該研究首次將增加濕度提高CO2吸收量與低能量真空擺動吸附工藝相結合進行煙道氣中CO2的捕獲，揭示了胺基基團與MOF骨架間的強烈結合，從而實現在不加的溫和條件下結合和釋放CO2，有助于實現節能的CO2吸附與解吸循環（圖4）。

圖4  MOF-808-Gly常溫及真空條件下捕獲釋放CO2示意圖

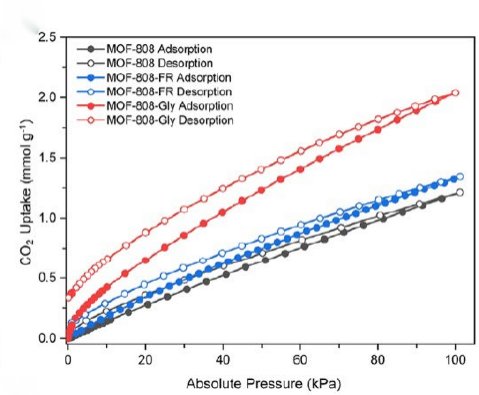

圖5 MOF-808、MOF-808-FR和MOF-808-Gly的CO2吸附曲線

實驗探究

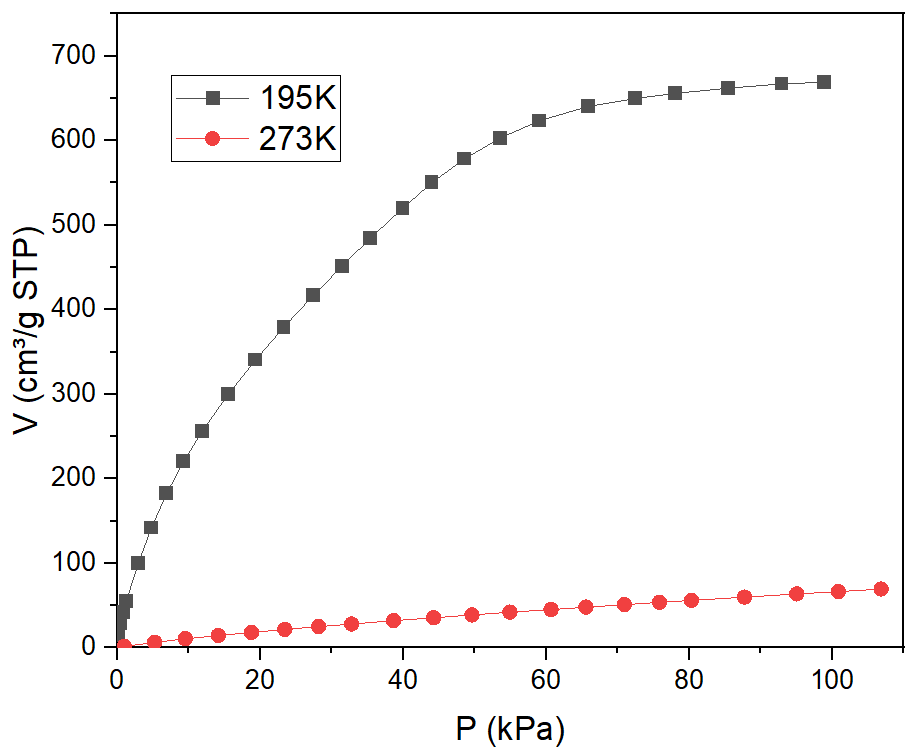

      我們與某公司合作探究一種MOF在195K和室溫下對于二氧化碳的吸附表現。從下圖我們可以看出，該樣品在195K（干冰升華）下的飽和吸附量接近669cm3/g，用HK模型分析該樣品的孔徑集中分布在1.21nm左右。該實驗是用的我們專用的液氬裝置，控制恒溫容器的溫度在195K附近得到的。與此同時測試了該樣品在273K下的CO2吸附曲線，該樣品吸附量接近69.4cm3/g STP，在我們探究的所有樣品里邊，該樣品吸附量是比較高的。

測試儀器推薦

JW-BK300C 研究級比表面積及孔徑分析儀

       BK300系列采用統一標準型集裝模塊，支持A型、B型升級為研究級C型；真空系統服務于分析站及脫氣站，可升級配置第二套真空系統，分別獨立應用于脫氣站及分析站。第二套真空系統也可配置分子泵（適用于C型）；可升級多路進氣，最高8路測試氣（含回填氣）、1路He氣，便于多種氣體自動選擇吸附測試；支持升級為國內外獨有的兩種混合氣體的選擇性吸附性能分析，為氣體環境凈化領域提供了非常有意義的分析方法。

JW-MIX 100競爭吸附與傳質分析儀

        這一款是我們近期研發的競爭吸附與傳質分析儀。它集眾多功能于一體，像一些常見功能如動態氣流吸附與解吸、穿透曲線的確定與評估、吸附動力學研究、共吸附和置換作用的研究、吸附選擇性的測定、混合氣體吸附平衡的測定、流動吸附過程的熱平衡研究都可以實現。甚至可以選擇配置色譜法和零長柱發測定擴散系數。

我們的實驗室一直致力于新材料表征、新實驗方法、吸附學方法論的探究，如有研發項目及商務合作可隨時聯系我們，謝謝！

精微高博（JWGB）成立于2004年，推出中國第一臺靜態容量法氮吸附儀JW-RB,被譽為“中國氮吸附儀的開拓者”。19年來已發展為集研發、制造、銷售、服務于一體的國家級高新技術企業，專業從事于靜態比表面積及孔徑分析儀、動態比表面積測定儀、蒸汽吸附儀、化學吸附儀、競爭吸附儀、微反裝置、真密度儀等材料表征設備的研究。是中國材料表征儀器的領先制造商，產品銷售全球十幾個國家和地區，致力于向全球客戶提供高質量、高易用性、高性價比的產品和服務解決方案。

服務熱線

400-600-5039
