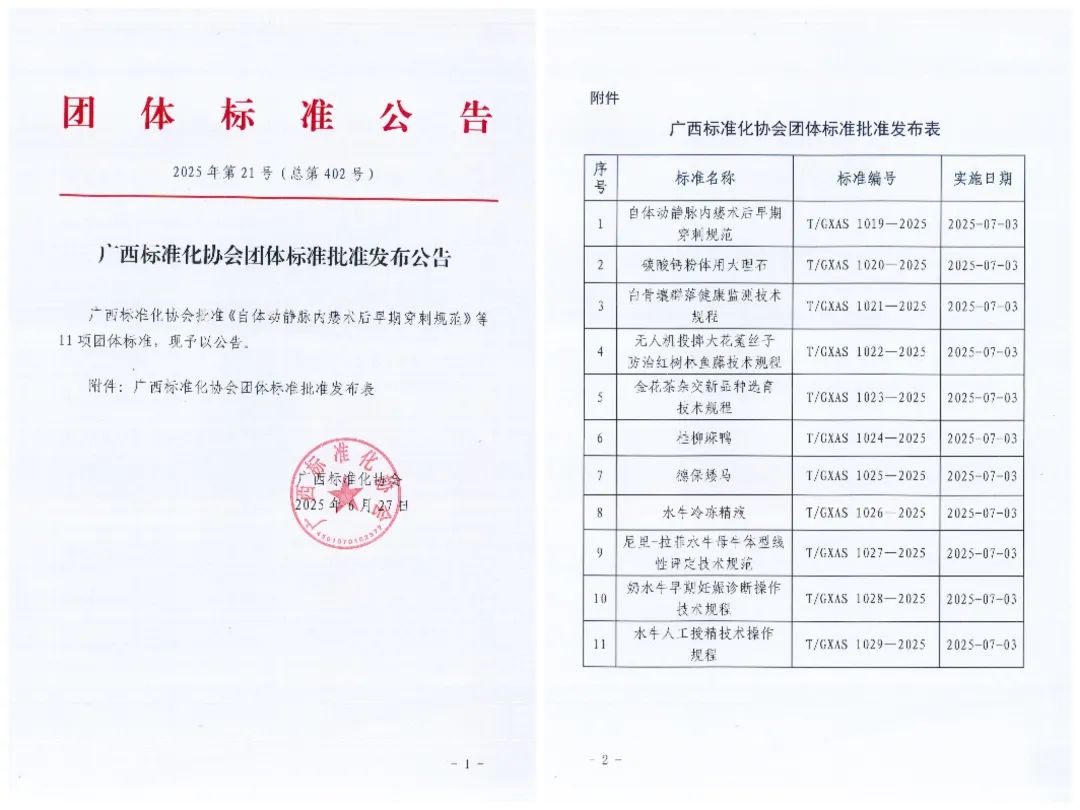

中國粉體網訊 近日，由廣西賀州市礦業投資集團有限公司主持完成的《碳酸鈣粉體用大理石》團體標準經廣西標準化協會組織專家嚴格評審后正式發布。
該標準由廣西大學廣西碳酸鈣產業化工程院有限公司，廣西賀州市科隆粉體有限公司、賀州學院、賀州市檢驗檢測中心、賀州鐘山縣雙文碳酸鈣新材料有限公司等共同起草。
標準對碳酸鈣粉體用大理石的術語定義、技術要求、試驗方法及檢驗規則等作出了明確規定，為相關產品的生產、檢驗和質量控制提供了科學依據。

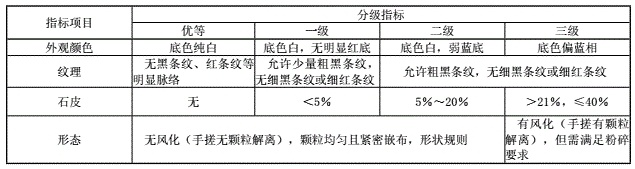

外觀質量

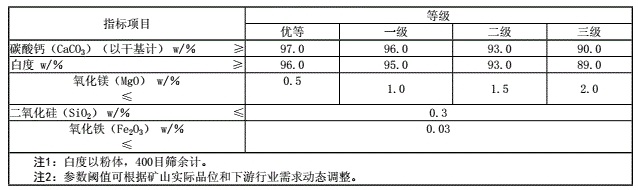

理化指標
該標準已完成全部制定程序，已于2025年6月27日正式發布，并于7月3日起實施。標準對碳酸鈣粉體用大理石的術語定義、技術要求、試驗方法及檢驗規則等作出了明確規定，為相關產品的生產、檢驗和質量控制提供了科學依據。
大理石不就是碳酸鈣嗎？大理石還有什么秘密？
碳酸鈣粉體用大理石雖然有準確的指標，但大理石原礦并非都一樣。大理石是一種常見的變質巖，主要礦物成分為方解石（碳酸鈣，CaCO3），部分品種含白云石（碳酸鎂鈣，CaMg(CO3)2），少數還可能含有石英、云母、透閃石等次要礦物。

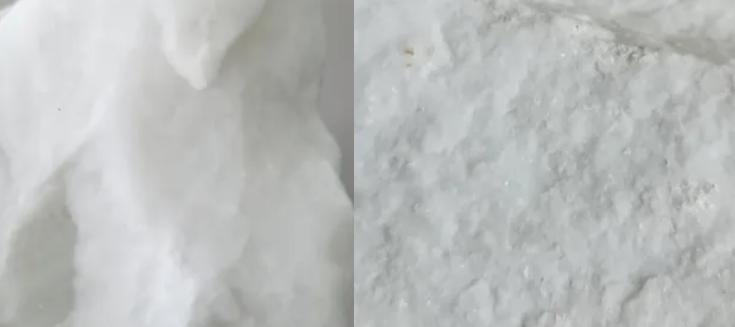

大理石“天下第一白”
根據礦物組成可分為：
方解石型大理石：方解石含量＞90%，是最常見的類型（如漢白玉）。
白云石型大理石：白云石含量＞50%，方解石含量較低（如某些米黃色大理石）。
含雜質型大理石：含石英、鐵氧化物等雜質，可能呈現特殊顏色或性能（如含赤鐵礦的紅色大理石）。
尤其需要注意的是，作為粉體加工原礦，大理石礦物組成、特性與粉體性質之間存在緊密的內在聯系。
而大理石的物理、化學特性直接由其礦物成分決定。
硬度
方解石的莫氏硬度為3，白云石為3.5-4，因此白云石型大理石硬度略高于方解石型，更耐磨。
含石英（莫氏硬度7）的雜質型大理石硬度顯著提高，但脆性也可能增加。
耐腐蝕性
方解石易與酸反應，因此方解石型大理石耐酸性差，不宜用于室外或酸性環境。而白云石與酸的反應較緩慢，白云石型大理石耐酸性略優。
顏色與光澤
純方解石或白云石為白色，含雜質（如鐵、錳、碳）時呈現紅、黃、灰、黑等顏色（如含碳的墨玉大理石）。
礦物顆粒的緊密程度影響光澤：顆粒細且致密時，表面光澤（玻璃光澤或油脂光澤）更強。
大理石粉體是通過破碎、研磨原礦得到的，其性質與礦物組成及加工過程密切相關。

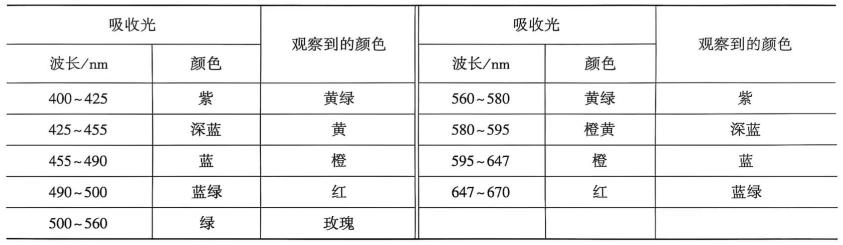

礦物吸收光的波長及其觀察到的顏色
粉體純度
方解石型大理石粉體的CaCO3含量通常＞95%，白云石型則以CaMg(CO3)2為主，雜質會降低粉體純度，如含石英時，粉體的白度和分散性下降。
粒徑與粒度分布
礦物硬度影響研磨效率：白云石硬度較高，相同加工條件下，粉體粒徑可能略大；方解石易研磨，更易獲得超細粉體（如D50＜5μm）。
顆粒形狀由礦物解理決定：方解石具有三組完全解理，粉體多呈棱角狀；白云石解理較不明顯，顆粒形狀更接近不規則塊狀。
表面性質
方解石粉體表面親水性強（因Ca2+易與水結合），白云石粉體表面極性略低，更易通過表面改性（如偶聯劑處理）提升與有機材料的相容性。
雜質（如鐵氧化物）會導致粉體白度下降，影響其在涂料、塑料等領域的應用（白度要求高的場景需優先選擇高純度方解石粉體）。
應用性能
高純度方解石粉體因白度高、成本低，常用于造紙、涂料的填充劑，改善產品光澤和強度。
白云石粉體因耐酸性略優，可用于部分對耐蝕性有要求的建材（如輕質隔墻板）。
含超細顆粒的粉體（粒徑＜1μm）因比表面積大，在橡膠、塑料中可兼具填充和增強作用（提高材料韌性）。
結語
了解并利用大理石，我們會發現礦物組成是核心基礎。方解石與白云石的比例決定了原礦的硬度、耐腐蝕性等特性；而礦物的硬度、解理、純度進一步影響粉體的粒徑、形狀、表面性質及應用場景。
參考來源：《碳酸鈣粉體用大理石》、廣西賀州市礦業投資集團有限公司、《無機材料的結構與性能》
(中國粉體網編輯整理/昧光)
注：圖片非商業用途，存在侵權告知刪除！
