中國粉體網訊 石材作為一種建筑裝飾材料，廣泛應用于室內外裝飾、幕墻裝飾和公共設施建設中。人造石是一種以高分子聚合物或水泥，或者兩種混合物為膠結劑，以碎（粉）料、石英石砂粉料或氫氧化鋁粉等為主要原材料，復合制成的人造石材。根據所用粘結劑的不同，人造石可分為有機人造石和無機人造石兩大類。
有機人造石VS無機人造石

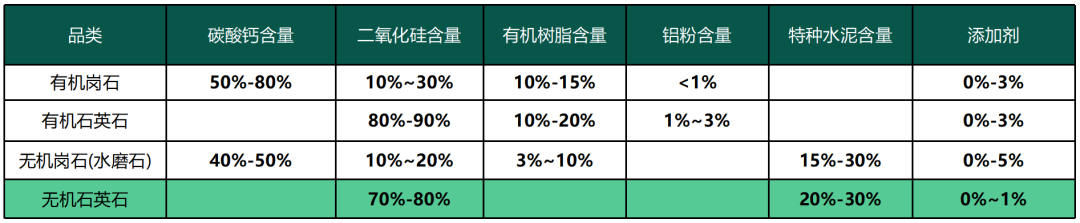

有機/無機數據對比
傳統有機人造石采用石英砂、彩砂、顏料等材料，通過不飽和樹脂經過壓制、澆筑等工藝制成板狀或塊狀材料，再經磨拋、切割等工藝加工而成。
無機型人造石因其良好的性能和環保特性，2019年成為國家鼓勵發展的產業之一，同時被列入2020年石材行業重點新產品、新技術目錄。無機型人造石在傳統人造石基礎上發展而來，是以水泥或輔助膠凝材料為粘合材料，以天然石材碎（粉）料和天然石英石（砂、粉）等為主要原材料，加入顏料及其他輔助劑，經攪拌混合、凝結固化等工序復合而成的材料。無機人造石生產一般分為方料法和壓板法，其他多種方式并存。
無機人造石具有原料來源廣、強度高以及耐久性好等特點，經過養護、表面處理等后處理工藝后具有能夠媲美天然石材的力學性能與表面特性，同時與有機人造石相比，使用環保型無機膠黏劑，具有綠色低碳的優勢。因此，近年來，無機人造石行業發展迅猛，產品廣泛應用于建筑外墻、室內臺面、仿真景觀和公共設施等多種場景。
來源：潤品
與有機人造石相比，在制備過程中，無機人造石一般不使用有機膠黏劑和外加劑，導致其強度、吸水率等物理性能低于有機人造石。但有機材料的生產、使用過程往往對環境帶來不良影響。因此，無機人造石被認為是一種更加綠色環保的建筑裝飾材料。在使用安裝過程中，由于有機人造石材料的有機屬性，導致其在室外的耐候性、熱穩定性和耐火性較差，容易發生變形開裂，基本只用于室內裝飾。同時有機人造石的有機界面與水泥的粘結性較差，往往需要使用瓷磚膠等材料，對鋪設安裝過程中也容易造成不便。
無機人造石選用純無機材料，耐候性好，室內外墻地面均適用。無機人造石的室外應用場景多為公共場所裝修、建筑外墻干掛以及室外廣場鋪貼等領域；室內則多用于廚房臺面、浴室盥洗臺、地板、墻面裝飾等，其耐磨、耐腐蝕、裝飾效果好的特點得以充分發揮。
無機人造石：綠色環保的建筑裝飾材料
根據骨料類型，無機人造石可分為無機石英石和無機崗石。無機石英石主要是以SiO2為主，如石英、硅砂、花崗石等的石材碎料、粉體為骨料，無機崗石是以碳酸鹽類，如石灰石、大理石等石材碎料、粉體為骨料。由于石英是一種非常堅硬的礦物，其莫氏硬度為7，因此，一般來說，無機石英石的強度、表面質量、耐久性都優于無機崗石。

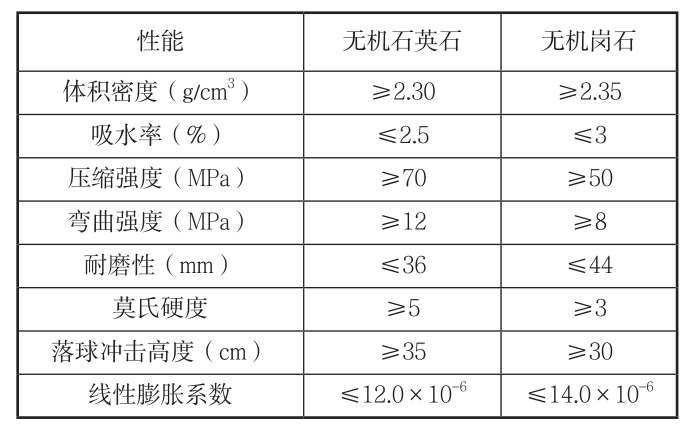

無機石英石和無機崗石的性能對比
無機人造石還可以根據所含膠凝材料的不同，分為水泥基人造石和非水泥基人造石。非水泥基材料主要為具有膠凝性的地聚合物、固體廢棄物等，而水泥基人造石是當下人造石行業研究熱點。
無機人造石骨料
硅酸鹽類或碳酸鹽類礦物碎石和礦砂，如石英石、大理石、花崗巖等，在無機人造石中作為骨料使用已有相當長的一段時間。近年來，固體廢棄物作為無機人造石骨料的研究受到了廣泛關注，這不僅可以緩解天然砂石過度開采所帶來的資源緊缺問題，還能實現固體廢棄物的資源化利用，代表性的固體廢棄物包括廢石、工廠玻璃廢料以及各類尾礦等。
膠凝材料
水泥作為常用的無機人造石膠凝材料，其摻量對人造石性能存在重要影響。其中，硫鋁酸鹽水泥（CSA）人造石具有早強、高強、可塑性強等優點，兼顧防火、耐水、防裂、耐沖擊、抗凍和收縮小等特點，可以用作建筑雕塑新材料。同時，固廢基無機人造石作為一種非水泥基人造石，在固體廢棄物資源化利用方面展現出廣闊的發展前景。目前國內外學者利用高爐礦渣粉、赤泥和再生骨料成功制備了無機人造石，進一步推動了人造石行業的綠色發展。
外加劑
選用適當的外加劑對無機人造石進行改性是提高產品質量和性能的關鍵措施。早強劑主要用于促進無機膠凝材料的早期硬化和強度發展；減水劑主要可用于改善復合材料的流動性和可加工性，可顯著降低產品的干縮率，提高人造石性能；消泡劑主要用于控制混凝土中的氣泡和泡沫，從而降低混凝土的孔隙率和表面的氣孔，提高混凝土的致密性和質量；此外，增稠劑、膨脹劑、引氣劑和脫模劑也在制備無機人造石的過程中發揮著重要的作用。
結語
無機人造石是一種綠色環保，性能優異，經過養護、加工后能夠媲美天然石材的裝飾建筑材料。隨著人們對高品質、美觀、耐用裝飾材料需求的增加，各種高性能無機人造石不斷涌現，應用場景不斷拓展。未來，功能性與綠色低碳化是無機人造石最有潛力的發展方向。
參考來源：
劉繼文等.無機人造石制備與發展趨勢
王雯.高性能無機型人造石制備關鍵技術研究及應用
中國建筑材料聯合會、凡石科技、VEEGOO慧谷等
（中國粉體網編輯整理/初末）
注：圖片非商業用途，存在侵權告知刪除！
