中國粉體網訊 涂料在我們生活中隨處可見，它使我們的生活變得色彩斑斕，其中最常見的包括油漆、水溶性涂料、粉末涂料等。
1、涂料術語與科學分類
油漆：油漆是我國最早對涂料的稱謂，古代制備涂料以桐油和大漆為主，所以將涂料稱為油漆。
油基涂料：以天然植物油為主要原料的涂料，油經過煉制或加有樹脂的涂料稱為油基涂料，或稱油基漆，因為它的性能較差，現在用量很少。
油性/水性涂料：指涂料中以有機溶劑為稀釋介質（溶劑或分散介質），而水性涂料則是以水為稀釋介質的涂料。油性與水性之分，是對物質表面張力的大致區分，與物質的其他性質，如，揮發性、毒性完全沒有關系。
按照上述說法，現在的涂料，除水性涂料外，在一定意義上都可以稱之為油性涂料，包括油基涂料、高固體分涂料、輻射固化涂料，甚至包含粉末涂料和水性油漆。單純將油性涂料等同于溶劑型涂料是錯誤的。
2、涂料專用填料的特性
涂料用體質顏料又稱為填料，包括許多化合物，主要是鋇、鈣、鎂或鋁的鹽類，硅或鋁的氧化物，或從前兩類物質衍生的雙鹽類，在涂料中具有廣泛的用途。
這些填料有2種通性：折射率低（1.45～1.70），白色或近乎白色。在涂料工業中，填料主要起到2個方面的作用：一是起到骨架與填充作用，減少樹脂用量，降低生產成本；二是能夠改善涂料的施工性能，例如：提高涂料施工的流動與流平性，提高產品的貯存性，提高涂料的涂膜質量，以及提高涂膜的硬度、機械強度、遮蓋力、耐候性、耐水性、耐溶劑性、抗彎曲性、抗劃痕性和抗龜裂性。
填料的物化性能包括：水分、莫氏硬度、化學穩定性、礦物形態、熔點、密度和吸油量等。由于填料的物化性能存在差異，不僅影響涂料的涂膜質量，也會影響涂料的功能與用途。

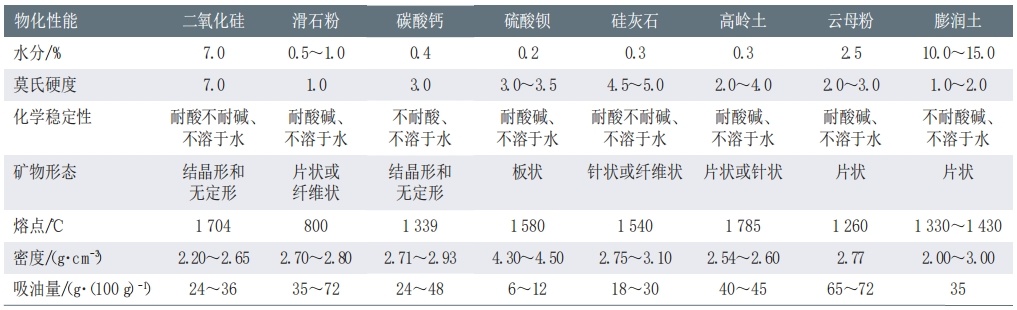

填料的物化性能
3、碳酸鈣水性涂料體系中的應用
（1）水性涂料概述
目前，我國環保型水性涂料已經呈現出四足鼎立的局面———水性無機富鋅涂料、水性環氧涂料、水性丙烯酸涂料、水性聚氨酯涂料。水性涂料主要是乳液基料，配合各種功能助劑（分散劑、穩定劑、成膜助劑等）、填料、顏料等組成，具有環保、耐候性優良等特點，用量越來越大。
（2）水性涂料應用碳酸鈣
納米碳酸鈣因粒徑小、比表面大，具有微波吸收性、補強性、觸變性等特殊性能，廣泛應用在汽車底漆、塑料、橡膠、粘膠劑、涂料等領域。劉亞雄等將研究表明：納米碳酸鈣應用在水性涂料時，可以取代20%～30%的鈦白粉及100%的輕質碳酸鈣，水性涂料的對比率、耐洗刷性、耐堿性、耐水性、老化性能等指標提高50%以上。
藺秀媛等利用CaCO3作為改性劑，通過對CaCO3含量、烘箱溫度和UV固化時間三個因素進行正交實驗，找到能改善水性UV固化涂料力學和光學性能的方法。實驗表明，CaCO3的含量的影響程度是最大的。在水性木器涂料中適量加入碳酸鈣，能夠使木器涂料的漆膜強度得到一定幅度的提高，使涂層變得不易損耗、更加耐磨。
4、碳酸鈣在粉末涂料體系中應用
（1）粉末涂料概述
粉末涂料大部分是由樹脂、固化劑、顏填料等部分組成，根據樹脂交聯的方式不同，可分為熱固性和熱塑性兩種涂料。當前,粉末涂料已從熱塑性粉末涂料轉移到涂層性能更優的熱固性粉末涂料。
在功能方面由最初的防腐蝕保護作用向裝飾、保護和功能化并重的方向發展,越來越多的功能性粉末涂料品種也受到關注。比如，抗菌涂料、疏水涂料、耐高溫涂料、耐候性涂料、重防腐涂料等。粉末涂料在各工業領域和人們的日常生活中正發揮著越來越大的作用。
（2）粉末涂料應用碳酸鈣
除了透明粉末涂料之外，一般的粉末涂料都需要添加填料，填料是粉末涂料配方中重要的組成部分。在粉末涂料中，填料的作用是提高涂膜的硬度、剛性、耐劃傷性等物理性能，同時改進粉末涂料的松散性和提高玻璃化溫度等性能。另外，在滿足涂膜各種性能的情況下，還可以降低涂料成本。
對不同種類填料應用于粉末涂料中的性能研究時發現，CaCO3可以作高光產品的填料，而且它的光澤度不輸于其他填料。另有研究指出，CaCO3填料用表面活性劑、偶聯劑等處理后，可改進填料在粉末涂料中的分散性，提高添加量，同時改進粉末涂料涂膜外觀。

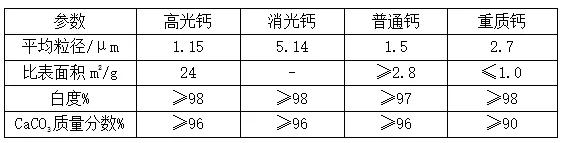

用于粉末涂料中CaCO3的重要參數
伍林偉等研究了不同改性劑的同類重質碳酸鈣產品在環氧聚酯粉末涂料中對產品的加工性能、光澤度、硬度、附著力、沖擊強度等性能的影響。結果顯示，采用硬脂酸和偶聯劑改性的重質碳酸鈣，其加工性、漆膜光澤度與普通碳酸鈣相比均有明顯提升，采用偶聯劑改性的碳酸鈣對漆膜的沖擊強度和附著力均有提升。
2025年4月10-11日，由中國粉體網主辦的第四屆全國碳酸鈣產業高值化發展交流大會將在安徽·池州舉行，屆時迷涂新材料技術（上海）有限公司總經理周建龍將在大會上作《碳酸鈣在涂料中的應用與發展》主題報告，闡述碳酸鈣在涂料中的配方設計原理，介紹碳酸鈣在涂料中生產工藝。分別降解了碳酸鈣在建筑涂料、粉末涂料、木器涂料、汽車涂料中的應用研究成果。
專家介紹
機械科學研究院武漢材料保護研究生材料學（腐蝕與防護）專業碩士，北京科技大學材料學（腐蝕與防護）專業博士。上海工程技術大學化學化工學院客座教授，碩士研究生導師，上海工程技術大學化學化工學院智能涂層材料聯合研究所副所長，某項目研究員。
現為迷涂新材料技術（上海）有限公司總經理，兼任部分公司的高級技術/營銷顧問。為中國腐蝕與防護學會石油化工腐蝕與安全專業委員會委員、中國涂料工業協會專家委員、成都表面工程行業協會第七屆專家委員會專家組長、中國中小企業協會涂料涂裝分會專家委員、《中國涂料》編委，發表文章50余篇，參與10多項涂料標準的制定工作，專利6件。
參考來源：
伍林偉，改性碳酸鈣在環氧/聚酯粉末涂料中的應用研究
玉淵，填料的物化性能對涂料的影響
李翠紅，粉末涂料研究進展
劉亞雄，納米碳酸鈣粒徑及表面改性對其性能影響研究
謝俊青，等：超細粉末涂料流動性機理及提升研究
洪嘯吟，規范使用涂料術語
(中國粉體網編輯整理/昧光)
注：圖片非商業用途，存在侵權告知刪除！
