中國粉體網訊 球形硅微粉的主要成分為二氧化硅的無定形石英粉體材料，顆粒個體呈球形，具有純度高、顆粒細、介電性能優異、熱膨脹系數低、熱導率高等優越性能，被廣泛應用于大規模集成電路封裝中覆銅板以及環氧塑封料填料，另外在航空、航天、催化劑、醫藥、涂料、特種陶瓷、日用化妝品等高新技術領域也有廣泛應用。
目前，球形硅微粉的制備方法主要包括物理法和化學法。物理法包括火焰成球法、高溫熔融噴射法、等離子體法、自蔓延低溫燃燒法、高溫煅燒球形化法等；化學法包括氣相法、水熱合成法、溶膠凝膠法、沉淀法、微乳液法、噴霧法等。而球形硅微粉應用于覆銅板或環氧塑封料等領域時，對其粒徑有一定的要求，另外微電子工業的迅猛發展，對球形硅微粉的純度、流動性、球化率、球形度等要求也也越來越高，球形硅微粉的性能直接關系到加工獲得相關產品的性能。2024年，部分高校、公司、科研研所發明了一系列球形硅微粉相關專利，改進了球形硅微粉制備技術，從而提升了相關材料的性能。

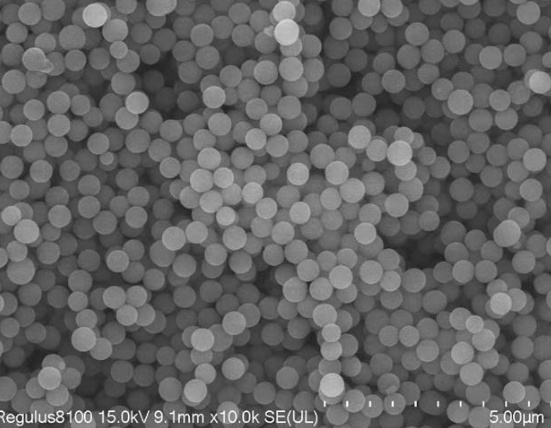

一種功率器件用球形方石英粉體及其制備方法
江蘇聯瑞新材料股份有限公司公布了一種功率器件用球形方石英粉體及其制備方法，屬于非金屬礦物加工技術領域，選擇火焰法球形硅微粉為原料與氟鹽類物質組成的礦化劑混合，封入高壓反應釜進行一段時間熱處理，對熱處理制得的前驅體進行高溫煅燒，前驅體的制備工藝對無定型的火焰熔融法球形二氧化硅微粉的晶格進行一定的預排列，使得方石英產品具有高純度、高方石英相含量，同時降低無定型相轉變為方石英相時的相轉變勢壘，使得高溫煅燒的溫度降低，在火焰熔融法球形二氧化硅微粉原料從無定型相轉變為方石英相后仍能保持高球形度，可以滿足功率器件熱膨脹需求。
一種流動性好的高純亞微米球形硅微粉的制備方法
江蘇輝邁粉體科技有限公司公布了一種流動性好的高純亞微米球形硅微粉的制備方法，包括如下步驟：在40～50℃條件下，邊攪拌邊將催化劑、端氨基超支化聚酰胺、1-咖啡�？鼘幩岣男跃垡叶肌⑹榛姿釂熙ズ�1-羥乙基-3-甲基咪唑四氟硼酸鹽加入體積濃度為30～40%乙醇水溶液中，保溫攪拌30～40分鐘，之后加入微量的有機或無機鹽以及硅烷聚合物，保溫攪拌反應30～60分鐘，反應結束，真空抽濾取固體，干燥，微波處理、高溫煅燒，即得。本發明所得硅微球具有較高的球化率和球形度，流動性好，在有機體系中具有良好的相容性。

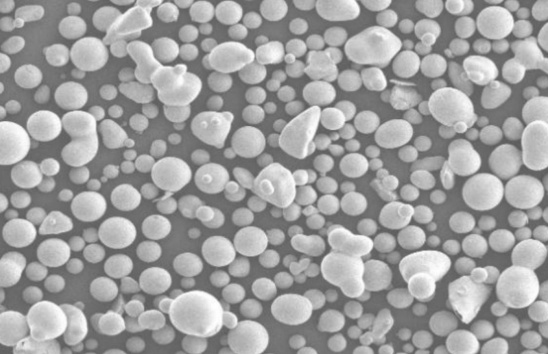

一種微納米級高純球形硅微粉制備方法
中南大學公布了一種微納米級高純球形硅微粉制備方法，該方法是將天然石英礦石經破碎磨礦、物理分選的產物和/或高純石英砂生產過程的細粒級副產物采用超細磨至微納米級后依次經過化學除雜和等離子體高溫處理，即得微納米級4N5級以上的球形硅微粉。該方法可以同步對石英砂進行提純和粒徑及球形度進行控制，具有生產工藝簡單、化學試劑消耗量少、產品粒度均勻、純度高和球形度高等優點。

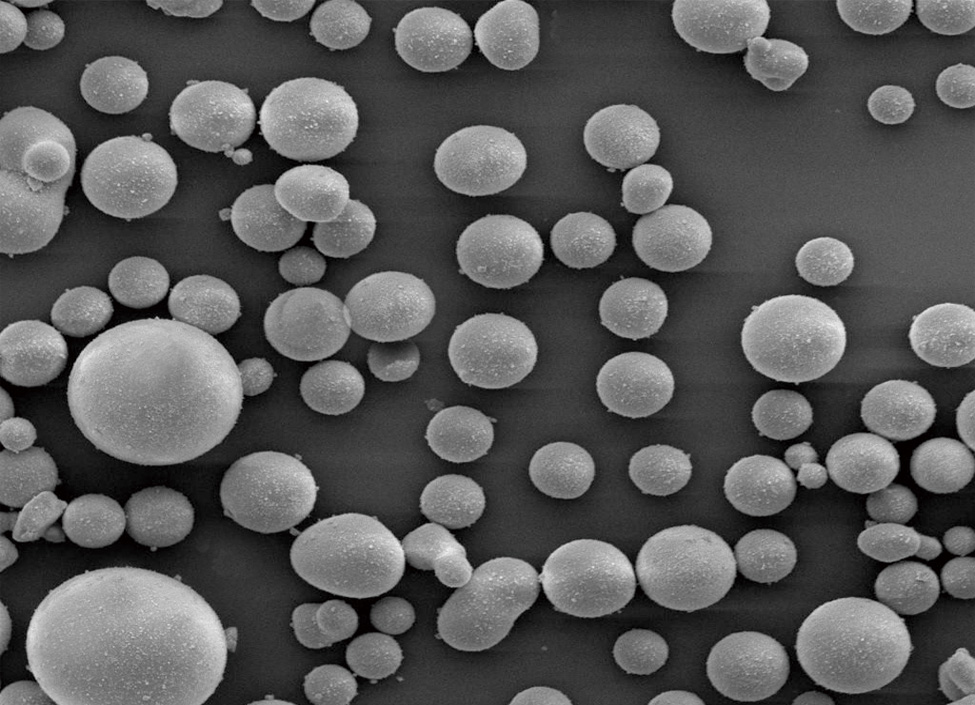

一種LED顯示器件封裝材料用球形硅微粉的制備方法
廣州豫順新材料科技有限公司公開了一種LED顯示器件封裝材料用球形硅微粉的制備方法，包括以下步驟：取脂肪醇聚氧乙烯醚、無水乙醇、硅酸鈉溶液和乙酸乙酯反應得到濾餅；向濾餅中加入PEG1500得到粉末A；將粉末A依次在氮氣氛圍和空氣氛圍中煅燒，得到初產物；取初產物加入氯乙酸鈉反應得到羧基化初產物；取羧基化初產物加入二氯亞砜反應得到酰氯化初產物；取酰氯化初產物修飾抗氧劑得到球形硅微粉，本發明通過添加PEG1500并進行氮氣和空氣氛圍的煅燒阻隔了顆粒的高溫硬團聚，并在初產物表面修飾抗氧劑，有利于球形硅微粉在環氧塑封料有機基體中的分散，同時賦予環氧塑封料更加優異的力學性能和抗氧化性能。

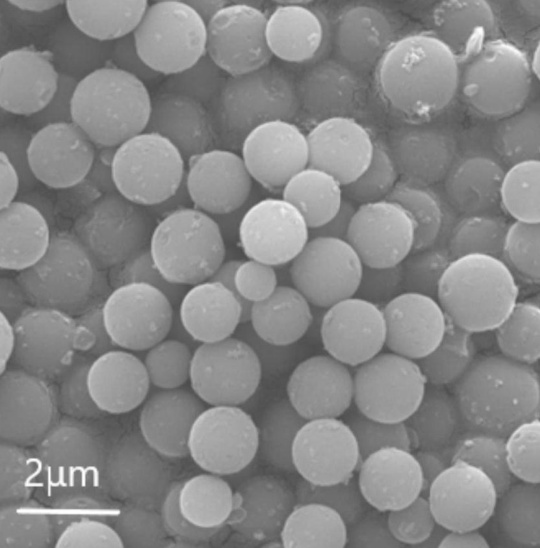

一種低放射性高純超細球形硅微粉的生產工藝
中材江蘇太陽能新材料有限公司公開了一種低放射性高純超細球形硅微粉的生產工藝，由如下依次進行的工藝步驟構成：對含鈾硅微粉破碎、分級、篩分、與去離子水混合攪拌制成漿料、調節漿料pH值、通過介孔吸附裝置吸附提純、球化爐球化而制得低放射性高純超細球形硅微粉；含鈾硅微粉的平均粒徑為5～20μm；投入球化爐前的超細硅微粉的平均粒徑為50～100nm；球化爐其爐體內設有消除回流區的導風結構。本發明對原料的要求不高，含有鈾元素，通過工藝能夠去除；由于破碎后的硅微粉為亞微米級，而其本身就具有無定型含量高的特點，而本制備工藝又在球化爐上改進，可使超細硅微粉在球形化時幾乎完全從結晶態轉變為無定形狀態，所以本制備工藝制得的無定形二氧化硅含量高，達到高純的要求。
一種低放射性球形硅微粉及其制備方法與應用
吉安豫順新材料有限公司公開了一種低放射性球形硅微粉及其制備方法與應用，屬于微硅粉技術領域。本發明制備的球形硅微粉的純度≥99.95％，放射性元素U含量≤1×10-10g/g，所述球形硅微粉由智能控制的一體化系統制備而得，所述一體化系統包括輸入裝置、加工單元、傳輸裝置、測試裝置、執行裝置、控制裝置和輸出裝置；其中輸入裝置、加工單元、輸出裝置通過傳輸裝置連接，測試裝置和執行裝置安裝在加工單元的內壁、閥門或外置裝置上，控制裝置對所述一體化系統實行智能控制，通過一體化系統制備高純度、低放射性的球形硅微粉，可以避免傳統分離式制備方法中空氣粉塵或外部污染的帶來的二次污染，保證了球形硅微粉的高純度和低放射性。
一種電子封裝球形硅微粉的制備方法及設備
連云港浩森礦產品有限公司公布了一種電子封裝球形硅微粉的制備方法及設備，包括支撐單元、振動粉碎單元、間歇進料單元和碾碎打散單元。本發明，通過設置有碾碎打散單元，驅動電機通過旋轉軸帶動粉碎軸旋轉，粉碎軸帶動拱形支架所連接的碾壓輥，其中碾壓輥對原料進行粉碎，并且在粉碎的間隙中，導向架同步滑動，帶動底部的攪拌板對已經粉碎的原料進行打散，減少結塊現象，并且攪拌板和導向架在導向環滑動，通過凸起帶動攪拌板移動，進一步提高了打散的范圍，起到了既能對原料碾壓粉碎，又能對原料進行打散的作用。
一種覆銅板用改性球形硅微粉及其制備方法
廣州豫順新材料科技有限公司公布了一種覆銅板用改性球形硅微粉及其制備方法，本發明包括如下步驟：S1：將羧基化硅微粉與D-1-(1-萘基)乙胺反應得到組分一；S2：將組分一溴化得到組分二；S3：將組分二與對甲酰基苯硼酸發生取代反應，得到組分三；S4：將組分三羧基化得到改性球形硅微粉。本申請制備的改性球形硅微粉作為填料與覆銅板基料中的環氧樹脂復合，有效改善覆銅板的介電性能和力學性能。
參考來源：國家知識產權局、各公司官網
（中國粉體網編輯整理/初末）
注：圖片非商業用途，存在侵權告知刪除！
