中國粉體網訊 中間相炭微球（MCMB）是瀝青等重質芳烴化合物熱縮聚生成的具有向列液晶層狀堆積結構的微米級球形碳材料。MCMB具有良好的鋰離子擴散性、導電性和機械穩定性等優勢，是鋰離子電池的理想負極材料之一。隨著新能源汽車等產業的不斷發展，國家鋰離子電池負極材料市場需求增加，MCMB市場需求隨之增長。MCMB行業整體盈利水平較高，吸引了一大批投資者入局，市場競爭也在逐步加劇。

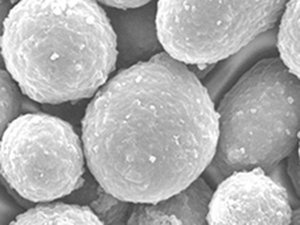

圖片來源：天津愛敏特電池材料有限公司
中間相炭微球負極材料的儲鋰模式
當MCMB應用于鋰電負極材料時，主要存在兩種儲鋰模式，即片層嵌鋰和微孔儲鋰。
片層嵌鋰模型認為，在充放電過程中，Li+會嵌入到MCMB內部碳層中，并與C原子形成LiC6化合物，即每個C六元環中可以嵌入一個Li+，但在某些碳層不規則的區域，可以不遵從LiC6原則而嵌入多個Li+。與石墨相比，MCMB具有相對低的結晶度，內部含有大量的不規則區域，因此作為鋰電負極時，MCMB可以嵌入比石墨更多的Li+。
而微孔儲鋰模型認為，在充放電過程中，Li+不僅能夠嵌入到碳層中還可以儲存到MCMB內部的微孔中，微孔越多，儲鋰量越大，但這些微孔也會在一定程度上增加電極材料的不可逆比容量。隨著熱處理溫度的升高，MCMB內部碳層有序化程度增加，微孔數減少，微孔儲鋰所占儲鋰容量比重逐漸減小，因此熱處理溫度也會對MCMB儲鋰機理產生重要影響。
一般而言，低溫熱處理MCMB內部碳層無序化程度較高，碳層間含有大量微孔，在片層嵌鋰和微孔儲鋰的共同作用下進行鋰離子儲存，因此低溫熱處理MCMB往往表現出高的比容量和差的循環穩定性。而高溫熱處理MCMB有序化程度較高，內部碳層規則排列，碳層間缺陷較少，儲鋰機理以片層嵌鋰為主微孔儲鋰為輔，因此高溫熱處理MCMB往往表現出好的循環穩定性和低的比容量。
中間相炭微球的“起與伏”
MCMB最早由Taylor于1961年研究煤焦化過程中發現，并隨著中間相發展起來。1985年持田勛、山田（Yamada）和本田（Honda）發展了炭質中間相理論，為研究MCMB提供了理論基礎。直到1992年，研究者才將MCMB作為負極材料應用于鋰離子電池。
從MCMB發現至今近40年來，研究者對MCMB結構、形成機理、球晶分離技術、應用等領域進行了廣泛研究，初步得出了MCMB的結構模型（“地球儀”型和“洋蔥”型）、形成機理，并提出了幾種生產MCMB的方法。MCMB已在諸如高密度高強度炭材料、高性能液相色譜柱填料、高比表面積活性炭、催化劑載體、陽離子交換劑及鋰離子二次電池電極等領域得到了應用。
上世紀九十年代，鋰電池剛剛起步時，負極材料以硬炭為主容量只有200mA·h/g左右，鋰離子電池高比能量的優勢并沒有得到完美的體現，相比天然石墨，MCMB比表面積大，碳層邊緣位置以及不規則的缺陷位置可以提供儲鋰空間，具有相對較高的比容量（接近300mA·h/g），成為了當時手機、數碼類產品用鋰電子電池的主要負極原材料。
進入二十一世紀，人造石墨和天然石墨以更高的容量和較低的成本逐漸代替了常規鋰電池中的中間相炭微球產品，中間相炭微球制造商紛紛減產甚至停產。
2005年以后，鋰電池在新能源行業的應用逐漸興起，讓業界再次將目光集中到了中間相炭微球上，MCMB具有較好的質量比容量，高安全，長循環的特點，而低成本的石墨具有高的質量比容量比MCMB的高，同時顯示出較高的容量衰減率，這對要求長循環，高體積比能量的動力電池而言不太合適。且人造石墨和天然石墨活性較高，相對中間相炭微球產品化學副產品較多，熱穩定性和化學穩定性均不及中間相炭微球產品，中間相炭微球再一次受到廣泛關注。
然而，隨著鋰離子動力電池的快速發展，MCMB比容量較低以及成本較高是制約其發展的關鍵因素。為了避免單一材料的缺陷，獲得比容量高、循環性能優良的負極材料，改性修飾MCMB以及制備其復合材料已成為目前重點研發方向。研究表明，通過微觀結構設計，如碳結構、表界面以及復合材料等，可以顯著提高MCMB的電化學性能。
改性中間相炭微球在負極材料的應用研究
曹宗杰等通過混酸將MCMB進行氧化處理采用了氫鍵自組裝的方法將SiO2原位負載到中間相炭微球表面，制備出了一種新型無定形碳/二氧化硅/氧化中間相炭微球三層核殼結構的負極材料，不僅形成穩定的SEI膜同時有效的緩解了SiO2體積膨脹的缺點。此外該復合材料在第一次循環中可逆容量為459.5mA·h/g，首庫倫效率為62.8%經過300次循環后，容量提升至600mA·h/g，電化學性能優異。
王建剛等以SnCl4和MCMB為原料，通過均相共沉淀法和400℃煅燒處理制備出SnO2/MCMB核殼型復合負極材料，SEM圖顯示出明顯的核殼結構，而SnO2含量為50.0%，復合材料也表現出了較好的電化學性能，首次放電和充電容量分別為623.2mA·h/g和420.6mA·h/g，首次循環效率為67.5%。同時其在原料MCMB（酚醛樹脂）和硅中加入中間相瀝青，然后采用機械球磨的方法制備MCMB/Si復合負極材料，當MCMB、中間相瀝青、Si的質量比為5:2:1時，制備的復合材料形貌最為理想，并且表現出很好的電化學性能，首次放電容量達到了754.9mA·h/g，而首次循環效率達到90.3%，經歷了10次循環以后，比容量維持在600mA·h/g。
章雄峰等采用低溫氧化法氧化處理石墨化中間相炭微球作原料，利用水熱法還原氧化中間相炭微球制備層間微膨脹的還原氧化中間相炭微球；姜振康等利用氧等離子體對中間相炭微球進行表面活化處理后，石墨烯對中間相炭微球進行表面修飾；王益等采用水熱法合成MoS2并包覆在中間相炭微球表面；周小雄以GeO2為鍺源，采用液相還原法在MCMB表面原位包覆GeOx納米顆粒制備出了GeOx/MCMB復合負極材料。
小結
MCMB應用于鋰電負極時具有循環穩定、體積密度大和比表面積小等優點，但是也存在著一些缺陷，例如比容量相對較低、與電解液的相容性較差和倍率性能差等。因此為實現MCMB基鋰離子電池的長足發展，需要對MCMB進行改性和修飾處理，以提升MCMB基負極材料的電化學性能。
參考來源：
杜俊濤等.中間相炭微球在鋰離子電池負極材料的應用進展
趙圣雷.鋰電負極材料中間相炭微球的應用研究進展
呂家賀.中間相炭微球基負極材料設計及儲鋰性能研究
（中國粉體網編輯整理/蘇簡）
注：圖片非商業用途，存在侵權告知刪除！
