中國粉體網訊 近日，溧陽中科固能新能源科技有限公司（簡稱：中科固能）宣布，公司新一代Ah級硫化物全固態電池成功通過剪切、針刺等安全測試。

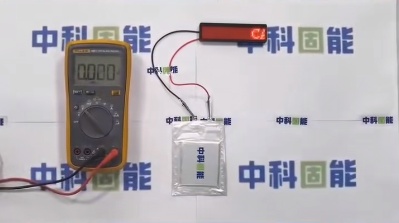

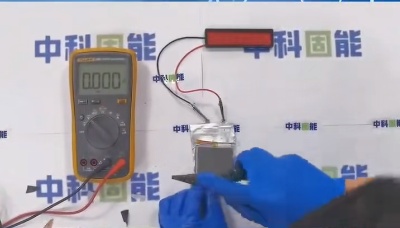

1、接通LED 正常點亮，電池處于正常狀態。

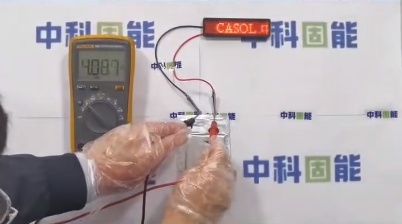

2、使用萬用表進行全固態電池的電壓測量，電壓處于正常電壓區間。

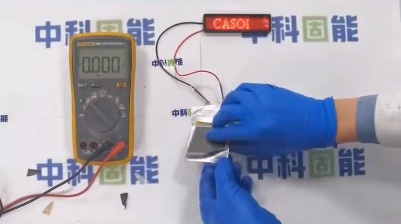

3、剪開電池周邊的鋁塑膜以展示電池內部結構，其內部由多層電芯單元堆疊而成。并且沒有任何電解液與隔膜成分。

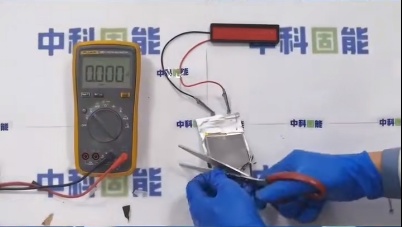

4、進行剪切安全測試，無異常狀況。
5、進行針刺安全測試，無異常狀況。

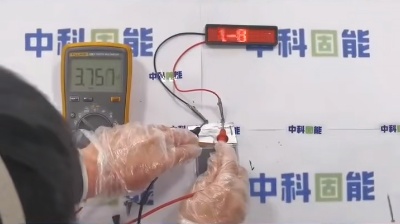

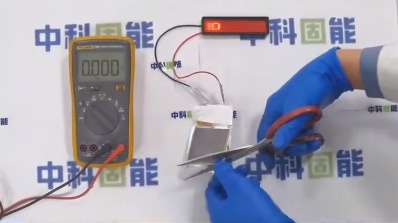

6、進一步剪切安全測試，進行電壓測量，電池電壓穩定不發生短路且LED仍保持常亮狀態。
經過一系列安全檢測后，中科固能新一代Ah級硫化物全固態電池仍能保持正常工作，該電池成功通過安全測試。
中科固能硫化物固態電解質產品
1、硫化物固態電解質材料
中科固能硫化物固態電解質材料以高離子電導率和粒徑尺寸控制為開發重點，研制出多款適合于不同應用場景的硫化物固態電解質材料（CSE-SSE-P001-P008），電導率范圍涵蓋4~18mS/cm，D50可控為350nm，離子電導率和顆粒細度水平均處于行業領先水平。

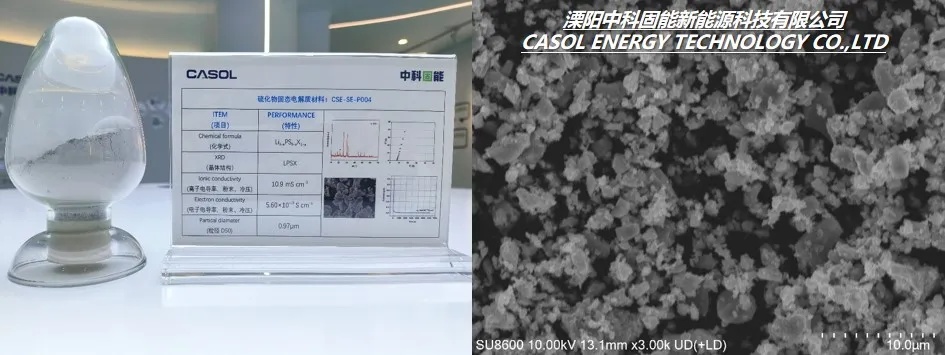

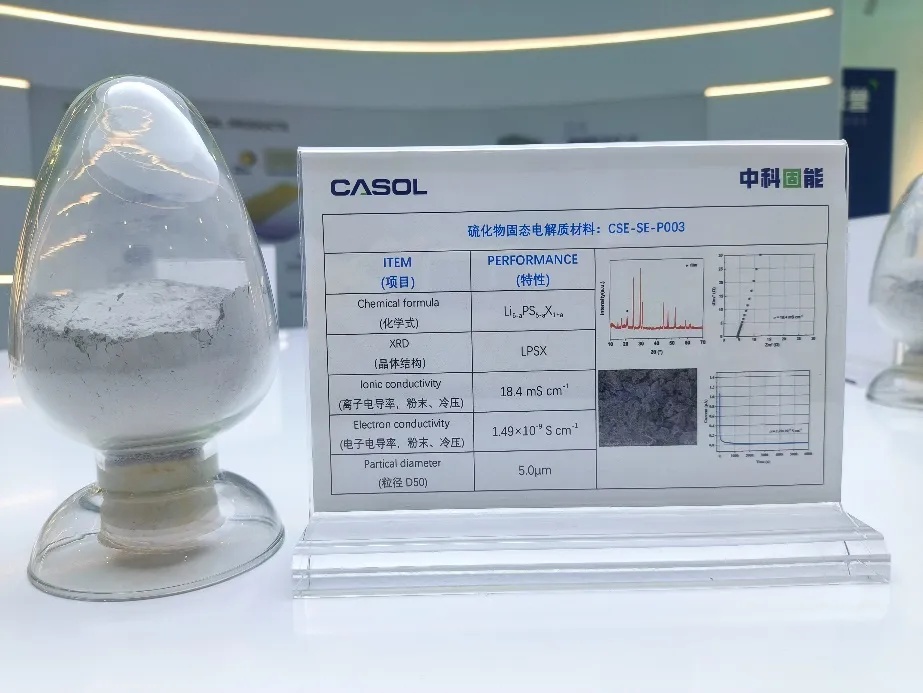

超高離子電導型材料CSE-SSE-P003，此款離子電導率最高可以超過18mS/cm，能有效提高電解質膜的離子傳輸速率，降低電池的阻抗。
離子電導率隨粒徑的降低而減小是目前硫化物電解質細化面臨的一大技術難點，中科固能通過篩選適配溶劑、調控細化工藝，制得小粒徑高離子電導型材料CSE-SSE-P004，將粒徑控制在D50＜1μm，D90＜3μm，保證粒徑細化到亞微米甚至納米級別時，仍能保持＞10mS/cm的較高離子電導率，解決了同時兼具小粒徑與高電導率的技術難點。

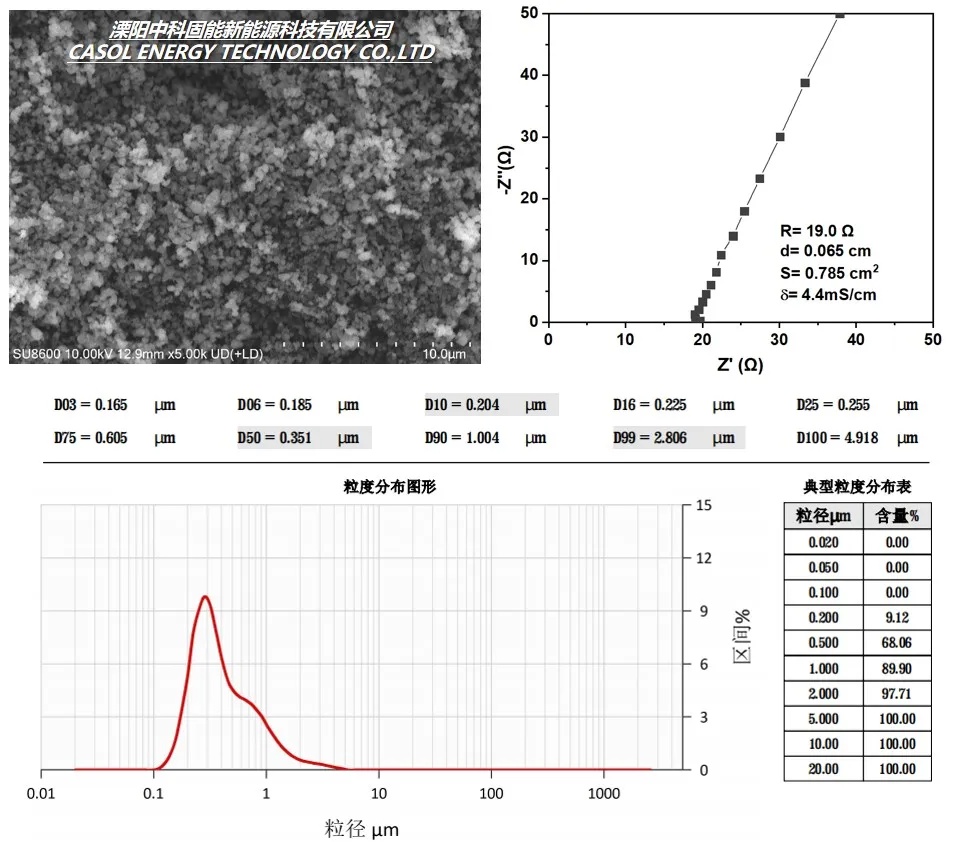

通過開發電解質微納化技術，優選溶劑體系，解決顆粒團聚問題，開發出超小粒徑型材料CSE-SSE-P008，性能指標：D50=350nm、D90=1μm、D100＜5μm，電導率＞4mS/cm。中科固能此款超小粒徑型材料在顆粒尺寸、顆粒均勻度與離子電導率等方面具有顯著優勢，目前已經完成年噸級產能建設。預計2024年底完成年百噸級產能建設。
2、硫化物固態電解質膜
中科固能開發的創新型硫化物固態電解質膜，在超薄、離子電導率和機械強度等關鍵性能指標上具有明顯的優勢和突破。通過工藝技術與參數的精確調整，該產品膜的厚度能夠達到25 μm以下。此外，在室溫條件下，該電解質膜展現出約2mS/cm的離子電導率，證明其在全固態電池應用中高效傳導鋰離子的能力，這一參數對提高全固態電池的電化學性能至關重要。

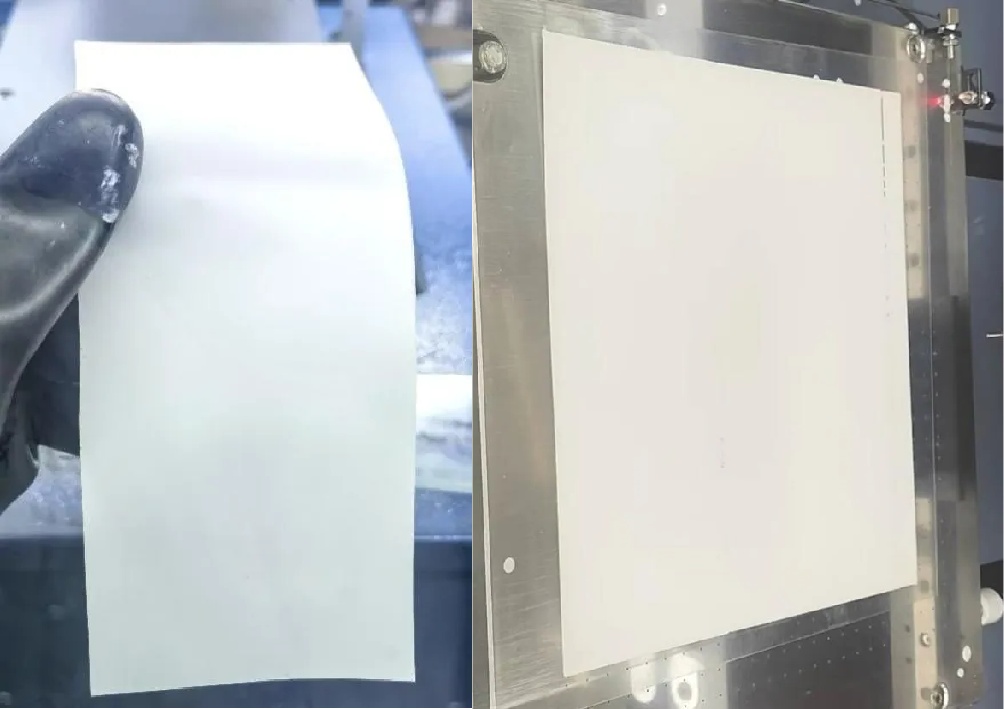

在硫化物電解質膜的研發和生產過程中，中科固能引入濕法成膜工藝，并利用全固態電池產線對產品參數的修正，成功開發8 cm×15 cm及18 cm×18 cm的超薄、高離子電導率的硫化物電解質膜。目前，中科固能正在積極推進連續化生產電解質膜，期望通過效率更高、成本更低的生產模式滿足市場需求。
在技術攻堅方面，該電解質膜在工藝與結構設計過程中表現的尤為突出。首先是如何實現電解質膜的超薄、高離子電導率與柔性的特點，即同時滿足材料的力學強度和化學穩定性。為了實現這一目標，中科固能研發團隊在原材料制備、工藝制備和結構設計上進行了大量創新和實驗，優化了電解質材料、粘結劑與溶劑體系和硫化物電解質膜的結構。此外，團隊還致力于提高電解質膜在多種應用條件下的化學穩定性，以確保產品在長時間使用過程中依舊具備高性能和可靠性。
參考來源：
中科固能官微、視頻號、網絡公開信息等
（中國粉體網編輯整理/蘇簡）
注：圖片非商業用途，存在侵權告知刪除！
