中國粉體網訊
1、微尺度國家研究中心簡介
合肥微尺度物質科學國家研究中心(以下簡稱微尺度國家研究中心)是科技部2017年11月批準組建的六個國家研究中心之一，依托于中國科學技術大學，是在合肥微尺度物質科學國家實驗室籌建十余年的基礎上組建。2018年3月，微尺度國家研究中心建設運行實施方案通過專家論證。
研究中心
微尺度國家研究中心通過整合物理、化學、材料、生物和信息這五個一級學科的研究力量，在學科交叉與融合的基礎上，形成一個以多學科綜合為特點、以國家重大戰略需求和交叉前沿領域為導向的新型基礎科學研究中心。微尺度國家研究中心以多學科交叉融合為指導思想，聚集微觀尺度科學并產生重大原創性成果，在光與冷原子物理、單分子物理與化學、低維物理與化學、納米材料與化學、納米催化與能量轉化、分子與細胞生物物理、神經環路與腦認知、分子醫學、Bio-X交叉科學、理論與計算科學、尖端測量儀器等十一個重要研究領域開展基礎性研究。
微尺度國家研究中心院士團隊
2、中心下屬粉體材料相關研究平臺
（1）單分子物理與化學研究部
研究部主任：董振超
建立領先的空間、時間、能量、動量等多域高分辨、高靈敏綜合表征平臺，在原子分子層次上研究物理、化學、材料和生物科學中的一些重要基本問題，為高新技術創新提供新的知識、依據和基礎。
研究方向：表面單分子物理化學;痕量探測與精密測量;分子立體反應動力學;多域高分辨綜合表征技術。
（2）低維物理與化學研究部
研究部主任：龔流柱
研究低維體系的自旋、軌道、電荷以及晶格等多自由度的基本物理規律以及衍生出的超導、強關聯以及拓撲等重大科學問題，探索低維體系化學反應的動力學和熱力學微觀機理，以及在低維空間中化學合成、活化和解離等的調控機制。
研究方向：低維體系的強關聯和拓撲效應;低維體系的電-聲作用及調制;低維體系的自旋及磁電子學;低維體系中的化學行為。
（3）納米材料與化學研究部
面向國防、航空航天、材料工程等領域對高性能復合材料的重大應用需求，發展若干種具有重要應用前景的高性能納米復合材料組裝結構的可控制備方法和組裝技術。
研究部主任：俞書宏
研究方向：納米材料合成方法學;納米仿生材料;納米復合材料;納米材料宏量制備及實用化。
（4）納米催化與能量轉化研究部
研究部主任：熊宇杰
研究納米尺度下的多相表界面處光子、電子和聲子之間以及這些能量方式與材料表面分子之間的耦合與演化規律，以高時間和空間分辨率地建立納米材料的原位演變機制，利用光、電、熱的協同耦合，開辟直接轉化的變革性技術。
研究方向：催化碳資源轉化體系;太陽能轉化體系;電化學能源體系;熱電轉化體系。
（5）尖端測量儀器研究部
研究部主任：胡水明
面向基礎性測量需求，發展高靈敏、高精度的測量方法與技術，搭建原型儀器裝置，實現示范性應用。
研究方向：熱力學參數的原級光學計量；痕量同位素原子分子探測;基于原子的磁與慣性測量；基于量子霍爾效應的電阻原級測量；微納尺度單顆粒物分析；微納結構表面處理新技術；單光子探測大氣遙感和目標成像。
3、2024年研究成果

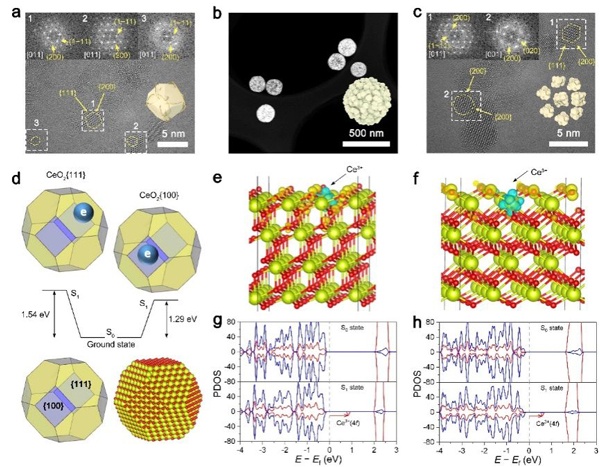

中國科學技術大學曾杰教授團隊在單原子催化的晶面效應研究中取得重要研究進展。研究人員通過適當的制備方法，在形貌為截角八面體的二氧化鈰最小結構單元上實現了鉑在不同晶面上的定向原子沉積。常規的浸漬法制備使鉑原子位于八面體側邊占主要暴露的(111)晶面上，而紫外光沉積則使鉑原子穩定在截角八面體頂端(100)晶面形成的“納米口袋”中。不同晶面上的鉑單原子展現出迥異的一氧化碳催化氧化性能，其關鍵影響因素在于不同二氧化鈰晶面上鉑單原子所處的不同鉑-氧配位環境。
二氧化鈰載體的晶面特異性表征

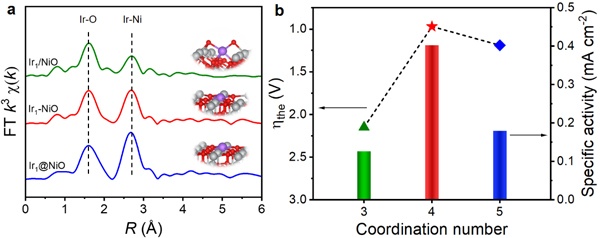

中國科學技術大學曾杰教授研究團隊研究發現氧化鎳負載的銥單原子催化劑在陽極水氧化反應中的活性和銥單原子的第二殼層銥-氧-鎳配位數呈火山型關系。
銥單原子第二殼層配位數和活性的火山型關系

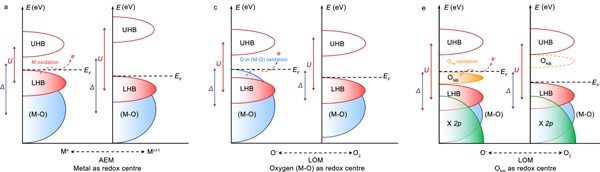

中國科學技術大學高敏銳教授課題組報道了一種以氮介導的二維氧化鈷催化劑，同時展現出優異的析氧活性與穩定性。通過氮的引入，一方面觸發了晶格氧氧化機理，另一方面又構建了非鍵態氧(ONB)作為電子供體，避免了電子從“鈷-氧”鍵序中移除，保證了催化劑的穩定性。
吸附演化機理(AEM)、晶格氧氧化機理(LOM)與改良的LOM路徑
中國科學技術大學江海龍教授團隊聯合羅毅教授和江俊教授團隊在人工光合成研究中取得新進展。研究團隊選擇了一種名為CFA-Zn的金屬有機框架材料(MOFs)，成功通過激發態結構變化延長了光生載流子的壽命，進而實現了高效的光催化全解水反應。CFA-Zn由閉殼層的Zn節點連接兩種化學上相同但晶體學上不同的柔性有機配體組成。兩種晶體學不同的有機配體分別作為電子供體和受體，而Zn的閉殼層結構確保了兩種配體間的化學絕緣。以上特征使CFA-Zn能夠創造類似植物體中動態柔性的化學微環境，通過激發態結構變化穩定激發態電子并延長其壽命。
通過激發態結構扭曲促進電荷分離實現光催化全水分解

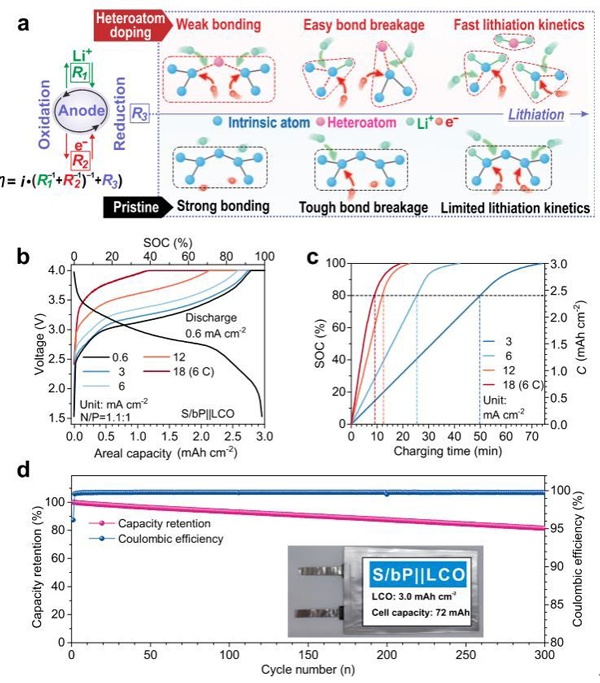

國科學技術大學季恒星教授、武曉君教授團隊聯合加州理工洛杉磯分校段鑲鋒教授團隊，在快充型鋰離子電池領域取得突破性進展。研究人員成功突破傳統意義上固/液、固/氣等兩相界面上的電催化模型，實現了一種全新的“固相電催化”，并成功將該策略應用于純固相反應的負極材料中，從而實現了鋰離子電池在達到302 Wh kg-1高能量密度的同時實現9 min充電至80%。
固相電催化的設計理念和相關軟包電池性能

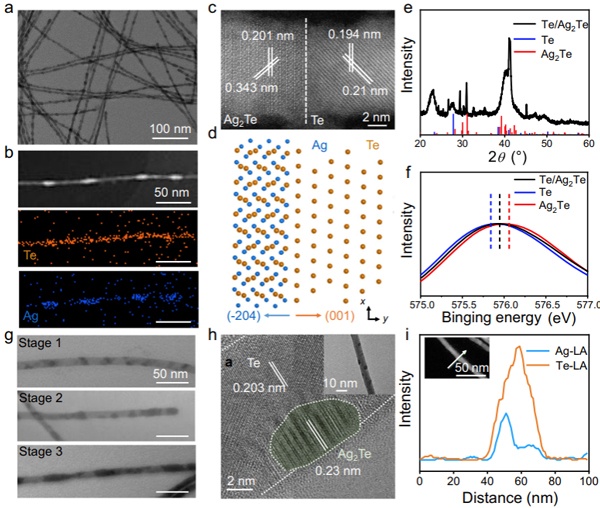

中國科學技術大學俞書宏院士團隊基于應力誘導軸向有序化，并結合可控的化學后轉化過程，發展了一種可控合成一維分段異質納米結構的普適方法，并通過連續相場模型追蹤了應力和應變能在周期性有序結構演化過程中的變化規律。相關成果以“Stress-induced ordering evolution of 1D segmented heteronanostructures and their chemical post-transformations”為題發表在《自然·通訊》上(Nat. Commun. 2024, 15, 3208)。俞書宏院士、劉建偉教授、倪勇教授為通訊作者，陳慶霞博士后、陸宇陽博士后、楊陽碩士為該論文的共同第一作者。
Te/Ag2Te一維分段異質納米結構的形貌和結構表征。

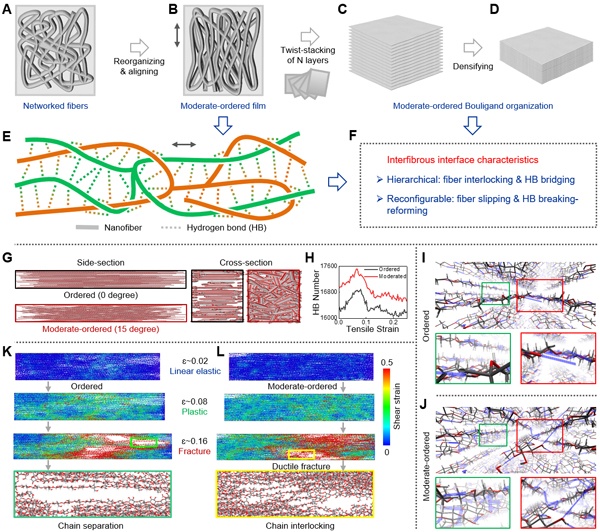

中國科學技術大學俞書宏院士領導的仿生材料研究團隊針對纖維基元界面設計研究薄弱的現狀，基于網絡態適應型納米纖維基元的適度有序力學設計理念，開展了仿生布利岡結構多級次可重構纖維基元界面設計的系統性研究，提出“仿生適度有序布利岡結構”的概念，分級構筑了具有動態可重構纖維界面的仿生布利岡結構材料。不同于傳統仿生界面的化學交聯固化，這種適度有序纖維設計創造的纖維橋接互鎖結構和三維氫鍵網絡可以通過纖維間滑移和氫鍵的斷裂-重構賦予仿生界面對外部荷載的動態自適應特性，并廣泛耗散能量，為網絡態納米纖維基元的多級組裝提供了新思路，有助于高性能仿生結構材料的界面優化設計。
基于適度有序的仿生布利岡結構多級次可重構纖維基元界面作用
這種獨特的仿生界面和半有序結構設計將為廣泛存在的網絡態納米纖維基元的仿生組裝及組裝體高性能化與應用提供新的啟示和指導。

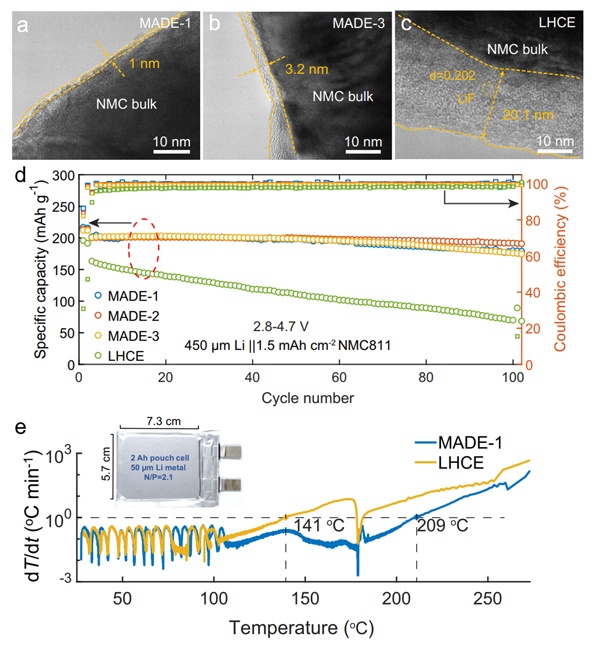

中國科學技術大學化學與材料科學學院、合肥微尺度物質科學國家研究中心任曉迪教授團隊聯合火災科學國家重點實驗室王青松教授團隊，研究發現利用分子間氫鍵的相互作用可以顯著改善醚基電解液在電極界面的穩定性，并有效抑制鋰金屬電池熱失控過程。
鋰金屬電池電化學性能、表界面及安全性研究
參考來源：微尺度國家研究中心
(中國粉體網編輯整理/昧光)
注：圖片非商業用途，存在侵權告知刪除！
