中國粉體網訊 軸承作為工業機械領域的關鍵基礎件，素有“裝備的關節”之稱。軸承性能的優劣直接影響和決定高端裝備的精度、壽命、極限轉速、承載能力、耐溫能力、穩定性、可靠性和動態性能等關鍵指標，航空航天技術對高質量軸承的需求尤其迫切。
陶瓷材料以其低密度、耐高／低溫、耐磨、耐腐蝕、抗磁電絕緣、無油自潤滑等特性，體現出優于傳統金屬材料的物理化學性能。陶瓷軸承分為全陶瓷軸承和混合陶瓷軸承兩大類，其中全陶瓷軸承的套圈及滾動體均為陶瓷材料；混合陶瓷軸承僅滾動體為陶瓷材料。由于工業技術的不斷發展，在一些比較苛刻的條件下，如航空、航天、核能、化學、石油等領域，需要軸承在高溫、高速、腐蝕、真空、無潤滑等特殊環境下仍然能夠正常工作，鋼軸承和混合陶瓷軸承已經遠遠不能滿足使用要求，因此，全陶瓷軸承得到了逐步的重視。
現階段我國尚不具備應用于極端工況的超高精度全陶瓷球軸承的設計制造能力，嚴重制約了相關重大裝備技術的發展，影響了國民經濟健康高效發展和國防安全。因此，針對超高精度全陶瓷球軸承，在軸承材料性能、軸承設計、關鍵組件制造及服役等核心技術領域開展深入研究，已成為解決當前高性能全陶瓷球軸承關鍵技術的突破口。
材料制備技術
材料方面主要涉及粉體制備與坯體燒結兩個方面。
氮化硅粉體制備方法主要有四種：硅粉直接氮化反應法、二氧化硅碳熱還原法、硅亞胺熱解法、化學氣相沉積法。其中碳熱還原合成技術以成本低、反應速度快、成品率高等特點，迅速實現商業化生產，成為國內生產α-氮化硅粉末的主要方式。
目前，制備氮化硅陶瓷的常見燒結方式有常壓燒結、反應燒結、熱壓燒結、氣壓燒結、熱等靜壓燒結和放電等離子燒結等。相比于其他燒結方式，熱等靜壓燒結制品具有更理想的壓碎載荷比、離散度和截面孔隙度，進而獲得更好的軸承組件硬度和斷裂韌性。
高性能陶瓷軸承組件坯體燒結流程
目前，美國ORTECH、加拿大CYCLONE、日本UBE等公司生產的氮化硅陶瓷球均采用熱等靜壓燒結方式。而國內廠商受限于燒結過程中用于隔絕高溫／高壓氣體的包套的相關制備技術不成熟，無法實現粉體在惡劣環境中的直接熱等靜壓燒結成型，因而多采用氣壓燒結預成型后，再經熱等靜壓二次燒結處理，該種燒結方式制得的陶瓷軸承組件與直接熱等靜壓成型相比，其硬度和斷裂韌性等屬性均有所下降。
全陶瓷球軸承設計理論
全陶瓷球軸承設計理論相對于金屬及混合陶瓷球軸承發展較為滯后，目前面向超精密全陶瓷球軸承的高性能制造基礎理論與技術體系尚未構建。全陶瓷球軸承的設計可以借鑒金屬球軸承的設計理論，但由于陶瓷與金屬材料屬性的不同，鋼軸承設計理論在全陶瓷軸承的設計過程中存在諸多局限。陶瓷材料本身對應力較為敏感，當設計軸承的內外圈溝曲率半徑系數時，若直接沿用鋼軸承設計參數，會使球與內外圈接觸應力偏大，降低軸承的疲勞壽命。另外，陶瓷球硬度和
彈性模量比軸承鋼大很多，如果鋼球直接換成陶瓷球，勢必造成接觸應力增大以及其他性能參數的改變，最終導致軸承壽命縮短，工作性能降低。因此，形成適用于全陶瓷球軸承的設計理論體系是提高其工作特性與服役性能的前提。

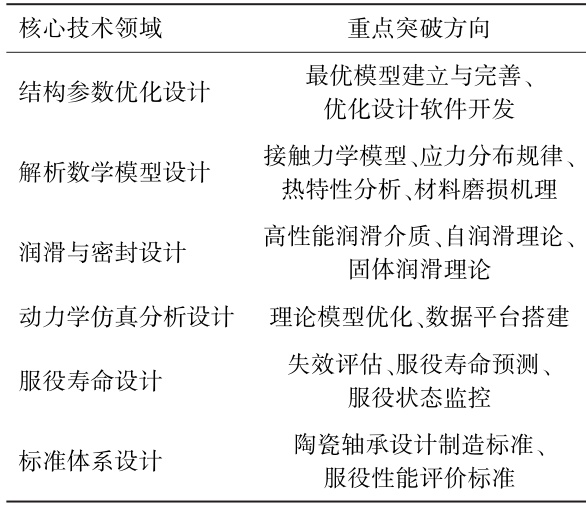

全陶瓷球軸承設計理論
全陶瓷球軸承設計理論包括結構參數優化設計、解析數學模型設計、潤滑與密封設計、動力學仿真分析設計等，部分設計理論如上表所示。全陶瓷球軸承的結構參數優化設計決定了軸承球-圈接觸形式、摩擦系數、極限轉速等服役特性，而解析數學模型設計是實現軸承服役性能精確表征，準確預判其服役狀態并改善工況條件延長使用性能與壽命的依據。因此，結構參數與數學模型的設計是全陶瓷球軸承設計理論的核心。
全陶瓷球軸承組件精密加工技術
高精度制造關鍵技術
陶瓷球制造工藝是陶瓷軸承組件研究取得成果最早的技術之一。早在20世紀60年代國際上已開展針對陶瓷球加工制造相關技術的研發工作，我國在90年代出現了一批聚焦陶瓷球表面加工的研究學者，針對陶瓷球加工技術進行了深入研究，提出了多種新型陶瓷球表面加工工藝方案和應用技術。陶瓷球研磨拋光的技術主要圍繞球體成球基本條件、研磨拋光工藝和陶瓷球表面完整性檢測3個方向展開。

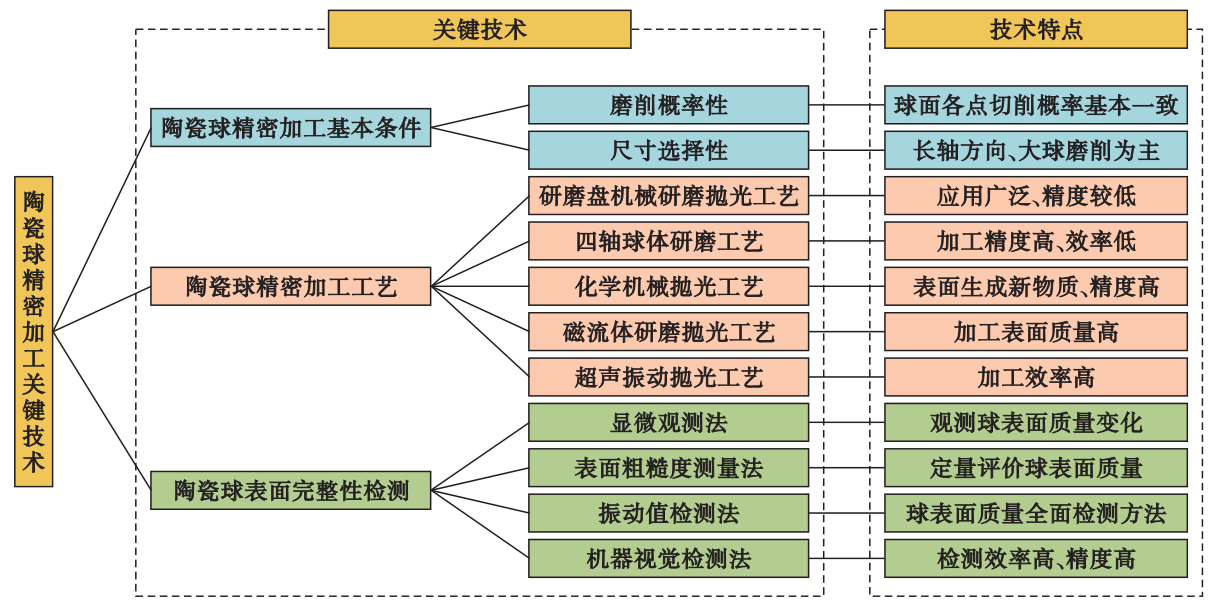

陶瓷球精密加工關鍵技術
套圈制造技術
軸承套圈在軸承工作中起著旋轉和支撐滾動體運轉作用，其加工工藝水平和精度直接影響軸承服役行為。導致軸承失效的最主要原因之一是軸承溝道表面質量欠佳，因此，軸承套圈溝道的精密加工是提高整個軸承服役性能的關鍵因素。相對于鋼制軸承套圈較成熟的制造工藝而言，陶瓷軸承套圈的加工工藝因陶瓷材料本身的脆硬特性而變得復雜。陶瓷軸承套圈加工工藝以精密磨削、精密研磨為主，加工難度大、效率低，因而在陶瓷軸承技術發展與應用過程中以鋼軸承圈和陶瓷球配合使用的混合陶瓷軸承率先得到應用。

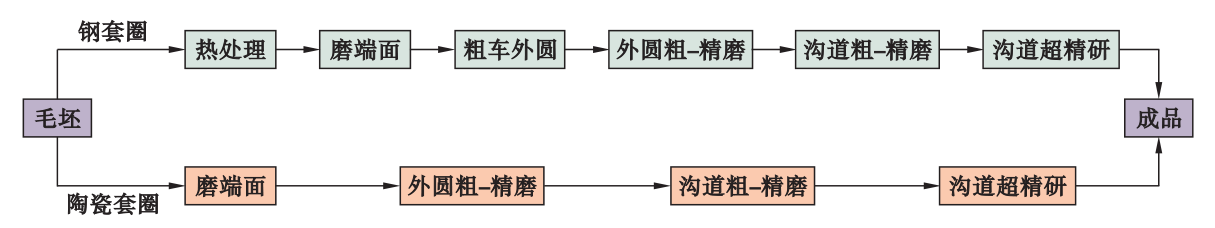

不同材質軸承套圈加工工藝對比
陶瓷軸承溝道精密磨削與精密研磨是陶瓷軸承制造最重要的關鍵技術之一，溝道加工質量決定了溝道與滾動體的配合程度，從而影響軸承的旋轉精度、表面磨損性能、承載能力、振動及噪聲等性能，因此，軸承套圈加工過程中如何實現陶瓷套圈高質量的控形控性制造成為陶瓷軸承套圈技術進一步發展的首要問題。
綜合性能測試技術
性能試驗平臺
全陶瓷球軸承試驗平臺是開展軸承性能測試的技術條件，也是對理論研究成果進行驗證的設備依據。與普通軸承試驗機一致，適用于全陶瓷球軸承的試驗平臺包括軸承性能試驗機、疲勞壽命試驗機、強化試驗機、設計驗證試驗機與特殊定制試驗機等，試驗設備的主機結構原理、載荷施加技術、驅動技術、測試技術、控制技術與普通軸承試驗機基本相同。
綜合性能測試
全陶瓷球軸承因材料特性可適用于各種溫域工況，且均表現出優異服役性能。軸承運動與服役特性涉及到軸承材料、潤滑、動力學、熱特性等關鍵技術。針對全陶瓷球軸承服役技術研究現狀進行分析有助于全面了解和掌握軸承服役運行規律，對軸承的推廣應用與性能提升具有重要促進作用。不同工況下的軸承性能測試情況如下。
１）常溫工況
氮化硅全陶瓷球軸承具有一定自潤滑性，可以在無潤滑條件下工作，常溫工況下對其提供潤滑介質后全陶瓷球軸承的服役性能更佳、工作壽命更長。通過對比同型號全陶瓷球軸承與金屬球軸承在同一工況及相同潤滑條件下的服役性能后發現，全陶瓷球軸承與金屬球軸承振動和溫升性能差別較大，全陶瓷球軸承的外圈振動和溫升特性明顯好于金屬球軸承，全陶瓷球軸承外圈振動加速度均方根值平均減小30％，軸承溫升值平均減小21％。
２）極端溫度工況
極端溫度環境下潤滑介質的選擇與應用是解決軸承在極端溫度環境下應用的關鍵問題。目前國內已有學者通過試驗手段采用聚四氟乙烯（PEFE）作為固體潤滑介質對不同軸承鋼材料進行摩擦學試驗，結果表明，具有自潤滑性的PEFE可以在低溫環境下降低摩擦系數，實現低溫工況下的軸承材料固體潤滑。部分學者研究了PEFE復合材料在液氧、液氫中的摩擦磨損性能，并探究了以PEFE軸承保持架為軸承固體潤滑介質，在軸承運行過程中載荷、轉速對轉移膜的形成、轉移和破裂現象的影響。結果表明，全陶瓷球軸承選擇合適的保持架會生成轉移膜。配有聚氯乙烯（PVX）保持器的氮化硅全陶瓷球軸承在低于-160℃環境溫度下工作時，軸承運轉平穩并未出現明顯振幅變化，也未出現失效情況。PVX保持器側梁表面（保持器外圓表面）出現明顯劃擦與蹭傷區域。保持器粉末在全陶瓷球軸承滾道與滾珠間接觸微區的低溫、滑滾效應耦合作用下形成了一層薄膜并可對軸承起到潤滑作用。

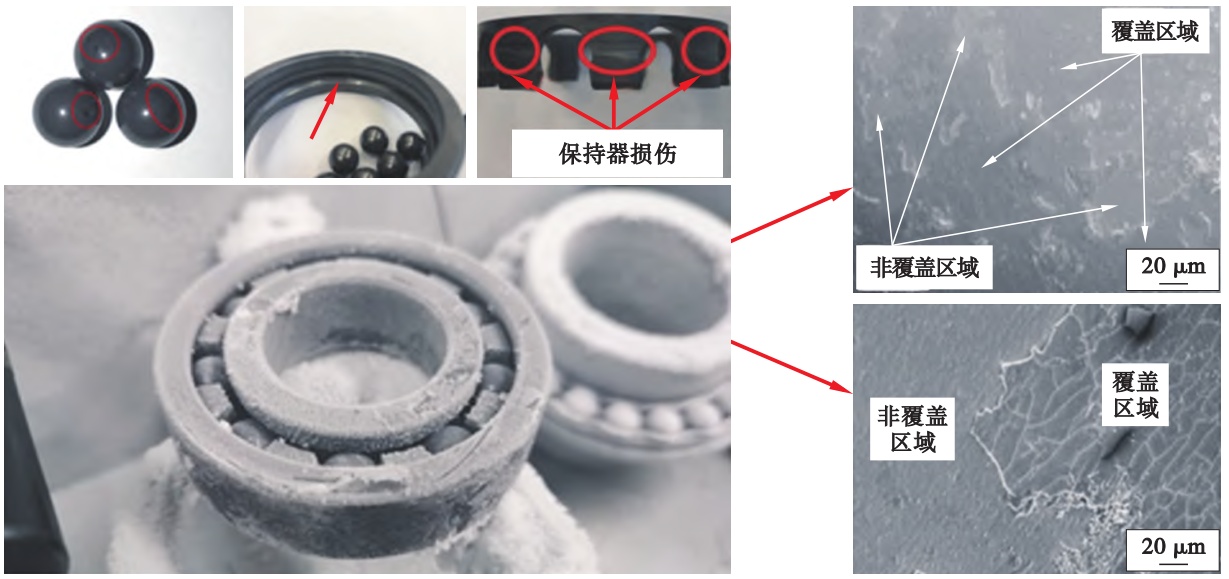

全陶瓷球軸承超低溫工作特性
參考來源：張珂等.全陶瓷球軸承高性能制造研究進展
（中國粉體網編輯整理/山川）
