中國粉體網訊 超聲霧化法作為一種新型的霧化技術，通過與超聲工具頭直接或間接接觸的方式，將超聲波的能量傳遞給待霧化液體并進行破碎。這種制粉技術能夠得到球形度較好且粒度分布較窄的球形金屬粉末，同時還具有設備和工藝簡單、可控性高、成本低的顯著優勢。
超聲霧化技術分為接觸式超聲霧化和非接觸式超聲霧化。
接觸式超聲霧化技術
原理：基于超聲原理對金屬熔融液體進行霧化的機理主要基于Kelvin提出的表面張力波理論。這種理論認為，當外界給予液體能量時，能量集中在液-氣表面并形成不穩定的張力波，當這種能量達到能夠使液-氣表面的振動振幅超出臨界值時，液滴將會克服液體的表面張力，由波峰處分離形成霧化液滴。在實際霧化時，往往會在振動的過程中使液體產生強烈的空化效應，對表面張力波的幅值產生周期性的擾動；同時空化氣泡形成時會產生很強的微激波，一旦兩種機理的綜合效應使液體達到霧化的臨界值，液體便會被霧化。
接觸式超聲霧化裝置將待霧化的液體直接輸入至超聲換能器的工具頭表面，使其形成薄液層，薄液層在超聲振動的作用下激起表面張力波，當液體表層液滴振幅超過工具頭振幅時，液滴便會飛出，被霧化成小液滴，如下圖所示。霧化過程中，薄液層厚度的大小對霧化效果的影響很大，這就限制了待霧化液體的質量流速，且限制了霧化速率的提高。
接觸式超聲霧化制粉工藝原理示意圖
非接觸式超聲霧化技術
用于微米級高性能球形金屬細粉制備的非接觸式的超聲霧化裝置主要應用的是超聲駐波霧化技術(USWA)。超聲駐波場的形成是利用超聲換能器工具頭高頻振動形成的入射波和在距其半波長整數倍處端面形成的反射波多次疊加而成的，非接觸式霧化主要是將待霧化液體輸入至超聲駐波場的聲壓節點處進行霧化，如下圖所示。液體在聲場中的破碎很大程度上決定于聲場聲壓級和速度場的分布。

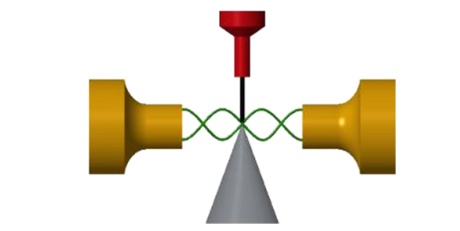

超聲駐波聲場示意圖
USWA起源于超聲駐波懸浮技術，這種非接觸式霧化的優勢在于能夠?qū)⒛芰考性谛》秶鷥?nèi)，從而提高單位體積能量強度的利用率，例如生產d=10μm的1 kg錫粉所需能量只有0.5 kW左右(不包括金屬熔化所需能量);同時，這種超強聚集的性能使得USWA技術即使是從較高表面張力的金屬溶液或者高粘度液體中，也可以高效率地霧化出粉末粒徑小于10μm的超細粉末。
超聲霧化技術發展現狀及展望
作為一種工藝參數嚴格可控的霧化方法，超聲霧化技術的發展在生產粒度可控、球形度好、純度高的金屬粉末中具有極其重要的意義。
目前，國內外對超聲霧化法制備金屬微粉的研究以德國和日本的接觸式超聲霧化裝置為主，在生產粒徑小于20μm的高球形度無粘連金屬粉末的應用上具有很大的優勢。但是該霧化方法在生產高熔點以及高腐蝕性金屬粉末方面有很大的限制，其主要原因?yàn)椋?br/>
一是待霧化熔融金屬與超聲工具頭直接接觸，會導致制備的金屬粉末不純凈，抗污染性與抗氧化性較弱；二是熔融金屬對超聲工具頭的腐蝕會影響超聲裝置的壽命；三是高性能金屬粉末對熔融金屬的霧化和凝固過程具有較高的條件限制，使得接觸式超聲霧化裝置在霧化過程中需要對工具頭加熱以保持其溫度穩定在可控范圍，這就會在一定程度上導致聲學特性的改變。因此，對非接觸式超聲霧化技術的研究十分必要。
美國、德國、日本在相關領域的研究較為先進，并且對國內實行技術封鎖；我國對于微細球形金屬粉體的生產仍然停留在水氣霧化以及接觸式超聲霧化階段。對于USWA技術的研究，目前沒有較為成熟的研究成果，尤其是對于超聲駐波霧化的霧化機理和相關裝備的研究仍處于探索階段。鑒于在生產高熔點、高粘度、細粒度金屬粉末領域的較高優勢，未來這種技術的發展勢必會有廣闊的市場前景。
資料來源：超聲霧化制備高性能球形金屬微粉的研究進展，高勝東等，材料導報2020
