中國粉體網訊 增材制造技術又稱3D打印，自提出以來受到國內外學者的廣泛關注。金屬材料的增材制造相比于其他材料難度較大，對于原材料、工藝控制等方面的要求更嚴苛。
主要粉末特性的影響
粉末的粒度
粉末粒度是增材制造工藝過程控制和參數調整的重要依據。粒徑過大時粉末間隙較大導致制品致密度較低，粒徑過小時流動性較差，鋪粉不均勻，從而導致制品的致密性和力學性能較低。
常用的金屬3D打印粉末的粒度范圍是15-53μm（SLM工藝），53~105μm/53-150μm（EBM、LDM工藝），分別對應的顆粒目數范圍為：270~800目（SLM工藝），150~270目/100-270目（EBM、LDM工藝）。
粉末的形貌
粉末顆粒的形貌主要由粉末生產方法決定，也與物質的分子或原子排列的結晶幾何學因素有關。常見的形狀有球形、近球形、多邊形、條狀、多孔海綿狀、碟狀、不規則形狀等。粉末顆粒的形貌直接影響粉末的流動性、密度等性能，進而影響打印成型后金屬零部件的質量。通常球形粉末的流動性較好，鋪粉較為均勻，而形貌不規則粉末的流動性較差，導致成形過程中部分粉末未熔化，造成力學性能下降。
此外，金屬粉末中的空心粉含量、衛星球含量（小顆粒與中心較大顆粒焊合）及粉末粘連也是影響粉末使用效果的重要因素。
松裝密度
研究表明粉末松裝密度越高，成形零件的致密度越高。這包括兩方面原因：一方面是由于激光穿透深度較淺，激光能量作用于粉末表層具有積聚效應；當粉末松裝密度較低，即顆粒間隙較大時，粉末表層的導熱系數與周圍氣氛相當，激光能量難以向粉層內部傳遞，能量在表面積聚到一定程度則會引起粉末飛濺，增大了對激光器的干擾，并使粉層上下表面溫度梯度顯著增大，下層粉末顆粒熔化不完全，層間結合較差，從而降低了成形件的致密度；二是能量衰減效應，粉體溫度隨燒結深度增加會明顯降低，導致激光能量未傳至粉層底部便已耗盡，從而明顯降低成形性。
影響粉末松裝密度的因素有顆粒形貌、粉末粒度及粒徑分布，其中減小粉末粒徑或采用粒徑雙峰分布粉末均可提高粉體的松裝密度。
流動性
粉末的流動性也是一個綜合性能，影響因素包括顆粒形狀、粒度組合、相對密度和顆粒間的粘附作用。一般粉末顆粒越大，形狀越規則，松裝密度越高，流動性越好。如顆粒呈球形時，顆粒間的粘附作用力較小，即顆粒間的阻力較小，粉末具有較高的流動性，有利于成形件致密化。此外，提高粉末的流動性可增加粉末對激光能量的吸收率，從而進一步改善SLM成形性。

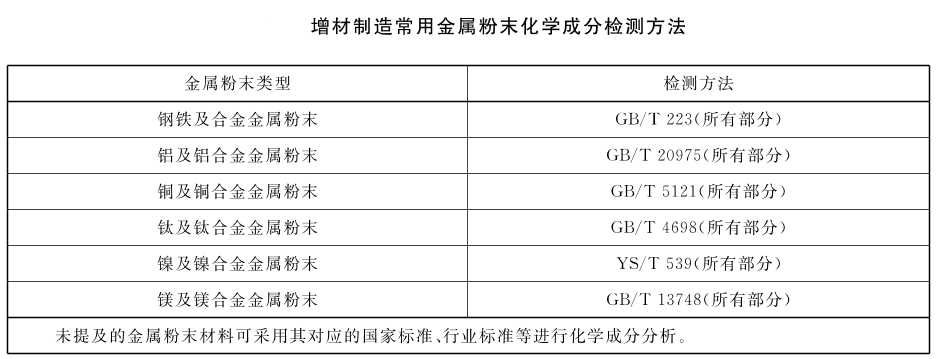

成分組成
含有親氧性元素的材料（如鋼材中的Fe、Cr等元素）SLM成形后通常無法實現全致密化，嚴重影響成形件機械性能。
此外，不同成分的材料具有不同的激光吸收系數，當元素對激光的反射性較強時就會產生結晶球化現象，造成致密度和力學性能下降。粉末的激光吸收系數越高，熔化所需的激光能量越小，因此添加有助于提升粉末激光吸收系數的金屬組元或添加劑（如Fe、Cu、Ni等）可有效改善粉末的成形性。在SLM成形過程中材料組分也可能發生變化，如Co蒸發會使成形件中Co含量下降，從而影響成形件力學性能。
增材制造用金屬粉末的性能表征

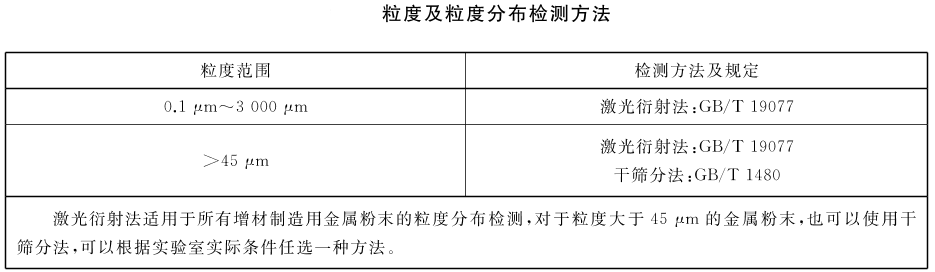

粒度分布檢測
常用的粒度測試方法有機械法、激光衍射法和顯微鏡法。其中機械法包括篩分法、沉降法。
篩分法：可參照GB/T1480-2012《金屬粉末干篩分法測定粒度》標準，但值得注意的是，該標準只適用于大于45μm的粉末顆粒，不能充分滿足增材制造用金屬粉末粒度的測試要求。
沉降法：常用的有利用重力作用自由沉降的重力沉降法、利用離心力作用沉降的離心沉降法、通過加入液柱開始沉降的線始法、粉末均勻分布懸浮在液體中-均勻沉降法。
激光衍射法：是目前最主流的粒度檢測方法。根據不同粒徑粉末對激光衍射角的不同得到金屬粉末的粒度分布。
顯微鏡法：測量粉末顆粒的投影尺寸，對稱性較好球形顆�？砂粗睆街苯佑嬎�，球形度不好的顆粒采用垂直投影法或者線切割法，計算粉末的算數平均直徑、長度平均直徑、體積平均直徑和質量平均直徑。
由于增材制造的金屬粉末普遍對粒度分布具有較高的要求，顯微鏡法測量的粉末顆粒的平均直徑及粒度分布具有很大的隨機性和偶然性，準確性相對較差。結合增材制造用金屬粉末粒度檢測的實際情況，目前使用最廣泛的檢測方法是篩分法和激光粒度衍射法，這兩種方法具有原理簡單、操作方便等優勢，可單獨作為粒度檢測數據，也可以互為補充參考。
形貌檢測
粉末形貌常用檢測方法為光學顯微鏡法、透射電鏡和掃描電鏡法，同時聯合電腦軟件對形貌進行定量分析。
光學顯微鏡：是通過凸透鏡的成像原理來實現的，分辨率在0.1μm左右，而增材制造用金屬粉末的直徑一般在15μm~150μm，光學顯微鏡的分辨率可以滿足粉末形貌觀察的要求。光學顯微鏡與電子顯微鏡相比，成本低、制樣簡便且檢測速度快，所以對于目前氣霧化以及其他工藝所制備的球形或近球形金屬粉末，光學顯微鏡是使用最為廣泛的觀察手段。
掃描電子顯微鏡（SEM）：分辨率高達十萬倍，可以清晰直觀地觀察金屬粉末的形貌，并能清楚觀察到粉末顆粒的表面狀態。該方法制樣簡單，對樣品的厚度要求不高，能夠獲得高倍率、清晰、直觀的粉末形貌照片。另外，增材制造用球形金屬粉末對于空心粉的控制更為嚴格，而掃描電子顯微鏡同時也是空心粉檢測的有效手段。
透射電子顯微鏡技術：以高能電子束為“光源”，由于電子束的穿透能力有限，對樣品的厚度有要求。金屬粉末需要做減薄處理，制樣困難，檢測成本高，周期長，一般較少使用。
動態顆粒圖像分析法：粉末顆粒投影截面的球形度檢測宜采用粉末顆粒圖像分析儀，即光學顯微鏡配備測量軟件的方法進行。
流動性檢測
粉末流動性的檢測方法包括休止角法、卡爾流動性指數法、松裝與振實密度測量法、霍爾流速法。
休止角：是指粉末從一定高度的漏斗中自然下落到水平板上形成的圓錐堆和水平板間的角度θ。休止角越小，粉末之間的摩擦阻力越小，從而粉末流動性越小。
卡爾流動性指數法：是綜合評價影響粉體流動性的影響因素，包括休止角、平板角、凝聚度、壓縮率、均齊度五項指數，用得分制的數值方法表示粉體流動性的方法。這種方法數據分析全面，適用范圍廣，但是測量誤差大，數據不穩定。一般很少使用。
松裝與振實密度測量法：是用金屬粉末的振實密度與松裝密度之比來表征粉體流動性，比值越小，粉體壓縮性越弱，流動性越好。
霍爾流速法：金屬粉末的霍爾流動性是指50g金屬粉末流過標準尺寸漏斗孔所需時間，單位為（s/50g）。其倒數是單位時間流出粉末的質量，稱為流速，是國際上通用的測量3D打印金屬粉末材料流動性的方法。
粉末能自由通過孔徑2.5mm漏斗時，按GB/T1482的規定進行檢測。粉末無法自由通過孔徑2.5 mm 漏斗時，改用孔徑5.08mm的卡尼漏斗，參照GB/T1482的規定進行檢測。
該種方法的檢測主要使用霍爾流速計，主要適用于流動性好且能夠順利通過標準漏斗的粉末，對于易團聚、顆粒間摩擦阻力大的金屬粉末則不適用。
此外，金屬粉末的流動性也可根據其動力學特性表征。粉體流變儀即是根據這種原理測流動性的儀器。
小結
金屬增材制造作為整個增材制造產業最前沿的技術，將迎來新的戰略發展機遇期。關于3D打印用金屬粉末的檢測方法和綜合檢測技術手段仍需不斷探索。
參考資料：
高正江等.增材制造用金屬粉末原材料檢測技術
《增材制造 金屬粉末性能表征方法》(GB/T 39251-2020)
張亞娟.3D打印用特種金屬粉末的制備與使用性能表征
