歐晶科技石英坩堝相關專利匯總

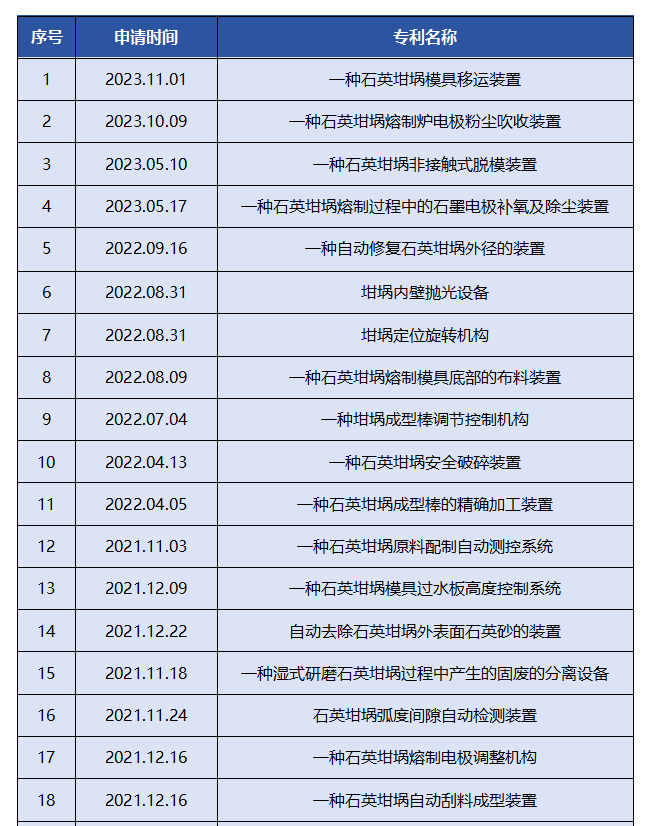

2022-2024歐晶科技石英坩堝專利介紹
一種自動修復石英坩堝外徑的裝置
申請日：2022.09.16
本發明公開了一種自動修復石英坩堝外徑的裝置，包括：限位承載組件，其上預限位放置有待修復的石英坩堝；傳送裝置，用于間隔傳送所述限位承載組件；三維驅動組件，其具有一三維驅動端；沿傳送裝置傳送方向分布的兩個微進給驅動組件，且自前向后依次為第二微進給驅動組件和第一微進給驅動組件，所述第二微進給驅動組件和第一微進給驅動組件固定于所述三維驅動端上；以及第一角磨機和第二角磨機，其中所述第一角磨機固定于第一微進給驅動組件的輸出端，所述第二角磨機固定于第二微進給驅動組件的輸出端，且對石英坩堝的外徑進行打磨修復時，先利用所述第一角磨機進行一次初步打磨和測量，之后再利用第二角磨機進行逐步打磨。
坩堝內壁拋光設備
申請日：2022.08.31
本發明公開了一種坩堝內壁拋光設備，其包括機架、坩堝旋轉機構和拋光機。
優點：本申請利用坩堝旋轉驅動使坩堝繞圓周方向旋轉，同時通過滑動座控制拋光機沿軸向向外移動，以此實現對坩堝內壁的打磨，進而去除其內壁的微氣泡層，進而解決坩堝使用過程中氣泡破裂、石英顆粒污染硅液的問題，提高成晶品質，延長坩堝的使用壽命。定位塊和上定位輥筒與下支撐輥筒之間的相對距離均可以調整，可適用于不同規格的坩堝，適用范圍廣。
一種石英坩堝熔制爐電極粉塵吹收裝置
申請日：2023.10.09
本實用新型公開了一種石英坩堝熔制爐電極粉塵吹收裝置，其包括熔制爐、電極棒、過水板、吹風總管、吹風支管、吹風毛細管和負壓風機，所述吹風毛細管通過支撐桿固定在所述熔制爐的頂部，且所述噴嘴置于所述通孔的邊緣，三對所述吹風毛細管呈輻射狀排布；所述負壓風機進風口斜向下置于所述噴嘴與所述電極棒之間的上方。
優點：本實用新型通過設置輻射狀排布的吹風毛細管，保證了在吹風時電極棒的消耗均勻，通過將噴嘴設置成出風口傾斜朝上的鴨嘴型空氣噴嘴，增加了吹風的覆蓋面積，同時，向上吹風也便于粉塵被負壓風機收集，提高了粉塵的吹收效率，降低了粉塵落入熔制爐的風險。
一種石英坩堝模具移運裝置
申請日：2023.11.01
本實用新型公開了一種石英坩堝模具移運裝置，其包括兩個并排設置的移動底座，在每個所述移動底座上均設置有插槽；在每個所述移動底座的頂部分別固定有一個支撐座，在所述支撐座上設置有與石英坩堝模具下部一側相匹配的凹槽；兩個所述支撐座上的所述凹槽相對設置，石英坩堝模具活動放置在兩個所述凹槽的內部。
優點：通過支撐座對石英坩堝模具起到支撐和固定的作用，并且，在支撐座的底部設置了與貨叉配合的移動底座，進而實現了石英坩移運的穩定性和安全性，降低了操作風險，有助于提高更換模具的效率。
一種石英坩堝非接觸式脫模裝置
申請日：2023.05.10
本實用新型公開了一種石英坩堝非接觸式脫模裝置，包括空氣壓縮機、PLC控制器；空氣壓縮機的出氣口與石英坩堝模具的工藝管路通過壓縮空氣管路連通，壓縮空氣管路上設置有第一電磁閥；第一電磁閥與PLC控制器電連接，PLC控制器控制第一電磁閥供給固定頻率的脈沖氣流；石英坩堝模具的工藝管路上設有第二電磁閥，第二電磁閥與PLC控制器電連接。
一種石英坩堝熔制過程中的石墨電極補氧及除塵裝置
申請日：2023.05.17
本實用新型公開了一種石英坩堝熔制過程中的石墨電極補氧及除塵裝置，包括壓縮空氣源、穩定補氧管路、除塵管路及吹氣管；壓縮空氣源分別與穩定補氧管路及所述除塵管路的進氣口連通，在穩定補氧管路及所述除塵管路的進氣口處均設有流量調節閥；在穩定補氧管路的靠近出氣口的管壁上開設有除塵氣進口，除塵管路的出氣口與除塵氣進口連通，穩定補氧管路的出氣口與吹氣管的進氣口連通。
優點在于：1、在石英坩堝的熔制過程中對石墨電極采用補氧管路和除塵管路的雙管路設置，有效解決了氣流過大對電流的干擾和電極消耗過大及氣流過小起不到除塵作用的問題；2、在對石墨電極除塵的過程中，利用氣囊的收縮力增強氣體的沖擊力，使得除塵效果更好。
一種坩堝成型棒調節控制機構
申請日：2022.07.04
本實用新型公開了一種坩堝成型棒調節控制機構，包括坩堝制造機本體，行程架，第一滑塊，第一絲杠，主軸，縱軌，第二絲杠，第二滑塊，滑塊調節件，插板，坩堝成型棒，插接件；所述坩堝模具的底部設有支撐坩堝模具的輥道；所述底座的中部開設有槽口；所述底座中部對應槽口內設有行程架；所述行程架的末端一側固定有第一滑塊；所述第一滑塊的中部穿設有絲杠；所述第一絲杠通過第三驅動電機驅動，并帶動行程架往復移動；所述行程架的中部與主軸的首端固定；所述主軸的首端豎直固定有縱軌；所述行程架的中部與主軸的首端固定；所述主軸的首端豎直固定有縱軌；所述縱軌內設有第二滑塊；所述第二滑塊的中部穿設有第二絲杠；所述第二滑塊的對應坩堝模具的一側固定有滑塊調節件。
一種石英坩堝熔制模具底部的布料裝置
申請日：2022.08.09
本實用新型公開了一種石英坩堝熔制模具底部的布料裝置，其包括“L”的手持桿、盛料斗、第一擋料板和第二擋料板；在手持桿一端通過連接桿固定有盛料斗，在盛料斗的底部開設有若干個布料孔，在盛料斗的下方活動設置有相互接觸的第一擋料板和第二擋料板。
坩堝定位旋轉機構
申請日：2022.08.31
本實用新型公開了一種坩堝定位旋轉機構，其包括一對下支撐輥筒、一對上定位輥筒和旋轉驅動，在機架上設置有驅動任意下支撐輥筒旋轉的旋轉驅動；一對上定位輥筒通過懸掛架分體設置在一對下支撐輥筒的上方，且在懸掛架上設置有驅動一對上定位輥筒上下移動的第二升降驅動。
一種石英坩堝安全破碎裝置
申請日：2022.04.13
本實用新型公開了一種石英坩堝安全破碎裝置，包括箱體，料斗，擋桿，第一轉軸，第二轉軸，敲擊桿，支撐架，第一齒輪，第二齒輪，第三齒輪，第四齒輪，鏈條，第一半齒輪，第二半齒輪，驅動電機，料斗，第一同步軸，第二同步軸，擺動滑桿，連桿，滑塊；所述箱體包括破碎腔、下料腔、收集腔三個腔室；所述破碎腔上設有進料口；所述破碎腔與下料腔之間間隔排列有擋桿；所述擋桿的下方設有第一轉軸；所述第一轉軸的軸身排列有敲擊桿，且敲擊桿交錯排列在擋桿的間隙內；所述第一轉軸與箱體活動連接；通過該破碎裝置為石英坩堝破碎提供了破碎環境，降低操作風險，利用驅動電機和左右擺動式旋轉機構模擬敲擊，將坩堝打成碎片并集中放置，提高處理效率。
參考來源：國家知識產權局
（中國粉體網編輯整理/初末）
