中國粉體網訊 本文開始前，先針對生活中的兩個常見現象，問兩個為什么。
1. 在寒冷的冬天，讓你把手伸到空氣中你感覺很冷但勉強還能忍受，但如果讓你用涼水去刷碗，你會感覺更冷，你可能寧愿把碗摔了也不想刷，為什么？
2. 初中有一道常見的物理題，問“0℃的鐵棍和0℃的木棍握在手里，握哪個時會感覺更冷”，答案是握鐵棍時更冷，為什么？
帶著這兩個問題我們進入今天的話題——熱界面材料。
熱界面材料是什么？
在智能手機剛興起的時代，我們每個人基本都有過這樣的經歷：手機在使用時會變得越來越熱，嚴重時還會燙手。這是因為手機內部的元器件在工作時產出的熱量沒有及時的散掉，導致機體快速升溫。
圖片來源：Pixabay
近些年的智能手機在發熱方面的問題已經大大改觀，當然，這不是因為內部的元器件發熱少了，恰恰相反，由于手機、電腦等電子產品功能不斷強大，內部集成電路組裝密度和工作頻率越來越高，其在運行過程中產生的熱量也越來越大。至于現在的手機似乎不那么熱了，主要是散熱技術相比以前進步太多了。而散熱技術會涉及到一個關鍵的角色——熱界面材料，即是我們今天要講的東西。
熱界面材料是一種以高分子材料為基體、以具有絕緣、導熱性能的粉體為填料，經過交聯或硫化制成的聚合物復合材料，通常是有機硅烷類和環氧類化合物，用于黏接固定電子元器件。

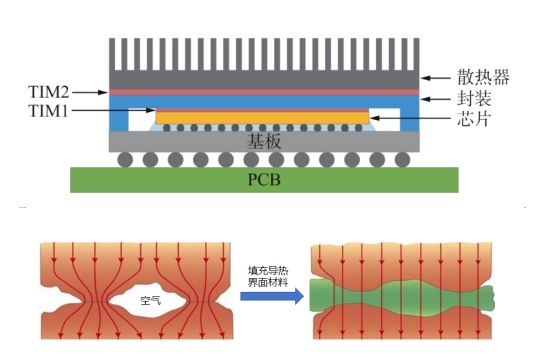

散熱器與發熱元器件之間的導熱界面材料
它通常用在發熱的元件和散熱器中間，可以在兩個表面形成良好接觸，從而驅除其間熱導率較低的空氣（熱導率只有0.025W/m·K）。
看到這里，最前面我們提出的兩個問題便有了答案：與空氣相比，由于水的熱導率高，在寒冷的冬天觸碰時熱量會比在空氣中散失的更快，這讓你感覺更冷；同樣的道理，鐵的熱導率遠高于木材，所以握住鐵棍時手上的熱量散失的更快，所以握住鐵棍你明顯有一種“透心涼”的感覺。
小編用兩個例子說明不同的材料導熱性不同，會帶來不同的結果。由于熱界面材料在元件和散熱器之間的空隙代替了低熱導率的空氣，自然可以提高散熱性能。據了解，使用熱界面材料后可以將散熱器效率由不足40%提高到90%以上，因此廣泛應用于IC封裝、鋰電池散熱、LED封裝、電機散熱等。
熱界面材料的特征、分類及技術指標
特征
導熱界面材料主要用于電子設備的散熱，因此一般要求具有以下特征：
（1）高導熱性；
（2）高柔韌性，保證在較低安裝壓力條件下熱界面材料能夠最充分地填充接觸表面的空隙，保證熱界面材料與接觸面間的接觸熱阻很小；
（3）絕緣及無毒。
分類及應用
（1）導熱灌封膠
導熱灌封膠是以一種雙組分的硅膠作為基礎原料，添加一定比例的導熱填料，固化形成導熱灌封膠。導熱灌封膠在未固化前為液體狀，具有流動性。導熱灌封膠完全固化后才能實現它的使用價值，固化后可以起到防水防潮、導熱、密封、防腐蝕、防塵、絕緣、耐溫、防震的作用，可用于模塊的整體封裝。
（2）導熱硅脂(導熱膏)
具有一定流動性或呈黏稠狀的膏狀物，用于填充微小間隙，比如將膏體涂覆在CPU和散熱器之間，發熱堆和殼體之間，將空氣擠壓出去，形成散熱通道。
（3）導熱墊片
是一種柔性可壓縮的彈性材料，在施加一定壓力的情況下，能很好地順應接觸不規則的表面，填補固體間的空隙，而又不會對元器件造成污染，用于電子電器產品的控制主板、LED散熱、電機內外部墊腳、鋰電池?zé)峁芾淼取?/p>
（4）導熱相變材料
在常溫時處于固態，在吸收功率器件熱量后，達到一定溫度才融化為液態，因此可以很好地浸潤固體界面，從而減少熱阻，它既能吸收熱量，又有良好的傳熱性，綜合了導熱硅脂和導熱膠墊的優勢，既解決了硅脂涂抹操作難的問題，也解決了導熱膠墊因為厚度和界面熱阻帶來的導熱效果的問題。
主要技術指標
表征熱界面材料的性能的技術指標除常規的密度、白度等物理指標外，還包括導熱性能指標以及機械強度、電氣性能指標。常規的物理指標包括密度、顏色、阻燃等級、揮發份、錐入度、游離度等。導熱性能是衡量導熱界面材料最重要的指標，通常以熱導率、熱阻來表征。機械強度一般針對導熱膠墊類產品，通常以拉伸強度、硬度等表示。電氣性能一般包括體積電阻率、擊穿電壓等指標。
圖片熱界面材料產業鏈

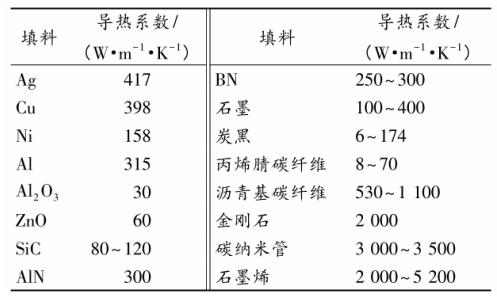

填料的導熱性能是影響熱界面材料的重要因素，圖為常用填料的導熱參數對比
中國熱界面材料市場有多大？
隨著中國制造業水平的不斷提升，以及熱界面材料下游新興應用領域如數據中心、新能源汽車、可穿戴設備等的高速發展，其散熱需求也將同步上升，中國熱界面材料行業市場規模呈現上漲態勢，根據相關數據顯示，2022年中國熱界面材料行業市場規模約為15.45億元，產值約為3.7億元。
圖片來源：智研咨詢

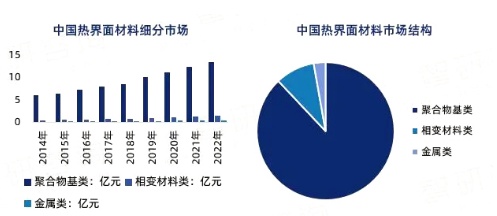

從細分熱界面材料市場份額來看，聚合物基類占據了絕大數市場份額，其導熱性能好、導電性能優異、良好的機械性能、易于加工等優勢時期廣泛應用于電子設備和電子元件中，可以提高電路性能和工作壽命，為人們的生活和工作帶來了很大的便利。根據相關數據顯示，2022年中國聚合物基類熱界面材料行業市場規模約為13.59億元，占比為87.96%；相變材料市場規模約為1.43億元，占比為9.26%；金屬類熱界面材料市場規模約為0.43億元，占比為2.78%。
市場競爭格局
導熱材料行業具有較高的進入壁壘，此類產品在終端中的成本占比并不高，但其扮演的角色非常重要，因而供應商穩定性較好、獲利能力穩定。所謂的壁壘可簡單理解為技術壁壘和供應商認證壁壘。技術壁壘就是材料研發的資金投入及專利技術積累。與多數材料化工行業相類似，導熱材料行業的供應商一旦進入其體系，輕易不會更換。
自20世紀90年代以來，以美國為代表的發達國家大學和科研機構(如麻省理工學院、佐治亞理工學院等)、美國軍方(DAPA項目)和骨干企業(Intel，IBM等)都投入巨大力量持續進行熱界面材料的科學探索和技術研發。這帶來了美國和日本的企業，如Laird(萊爾德)、Chomerics(固美麗)、Bergquist(貝格斯，漢高收購)、Fujipoly(富士高分子工業株式會社)、SEKISUI(積水化學工業株式會社)、DowCorning(道康寧-陶氏)、ShinEtsu(信越化學工業株式會社)和Honeywell(霍尼韋爾)等占據了全球熱界面材料90%以上的高端市場。
由于我國本土企業早期缺乏核心技術，主要高端導熱材料生產基材還是需要國外生產制作商提供，產品性能指標以及研發積累與歐美企業仍存在一定差距。對比國外知名的熱界面材料生產廠商，如日本信越、美國道康寧、德國漢高、美國固美麗等，我國熱界面材料生產廠商的性能較差，無法滿足高端芯片的封裝要求。其主要問題是，我國熱界面材料生產的原材料(如有機硅、氧化鋁、鋁和氮化鋁)純度不夠，熱界面材料復合工藝水平有待提高。
參考來源：
[1]李建忠等.導熱界面材料及導熱填料Al2O3的技術研究
[2]楊斌等.熱界面材料產業現狀與研究進展
[3]趙敬棋等.導熱高分子復合材料的研究進展
[4]智研咨詢
