中國粉體網訊 1月9日，央視科教《時尚科技秀》節目展示了一項2023光伏新科技——柔性光伏支架。

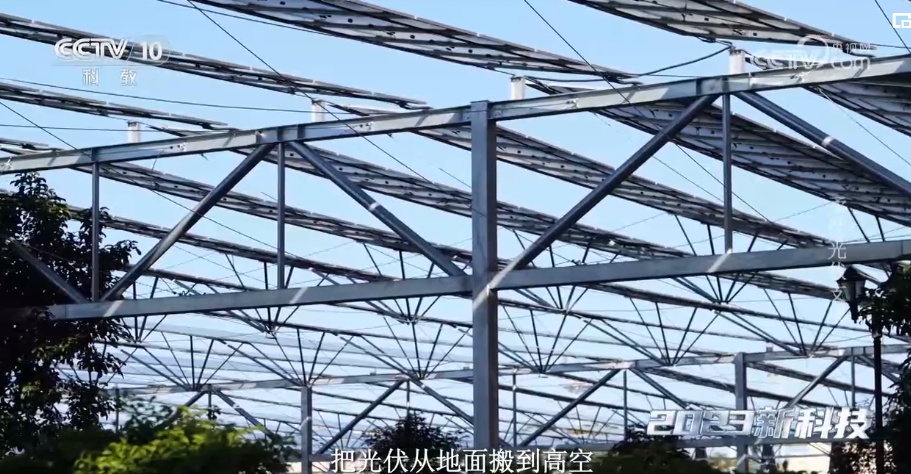

廣西北海一座5萬多米的停車場，不僅能夠停車，還能源源不斷地生產綠色光伏能源，主要得益于停車場的上方，由中國華能建造的柔性支架分布式光伏方陣。
該項目充分利用了北海銀基有限的停車場的空間來建設分布式光伏項目。項目采用柔性支架，它的特點是凈空高、跨幅大，能夠有效地解決停車場的空間問題。
近些年，隨著光伏應用場景越來越多，光伏與不同行業及環境治理綜合化應用的占比越來越大，業界對光伏支架與環境適合性方面的要求也會越來越高。對剛性固定支架，由于其在樁基密度、列距和凈空等方面的限制，某些場景下，已不能充分滿足多方面的需要，特別在土地復合及高效利用方面。
光伏柔性支架憑借其“大跨度、高凈空、長列距”的結構特點，有效地解決了某些場景下支架的適應性和經濟性問題。
柔性光伏支架系統（以下簡稱柔性支架）是一種大跨度多連跨結構，采用兩固定點之間張拉預應力鋼絞線的方式，兩固定點采用預應力管樁、混凝土基礎以及鋼性基礎等提供反力，可實現10～40m及以上大間距。這種設計可規避山地起伏、植被較高等不利因素，僅在合適的部位設置基礎點并張拉預應力鋼絞線；同時在水深較深的漁塘也可以在保持水位不動的條件下，實現基礎及柔性支架的施工。

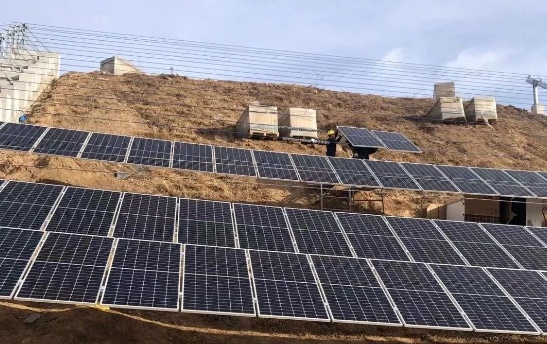

山地電站采用柔性支架
柔性支架與傳統的剛性支架迥然不同。它是采用“懸、拉、掛、撐、壓”的空間結構技術，以柔性懸索及剛性撐桿組合聯結，輔以剛性支架及強力地錨，構成的大跨度承重柔性支架體系。

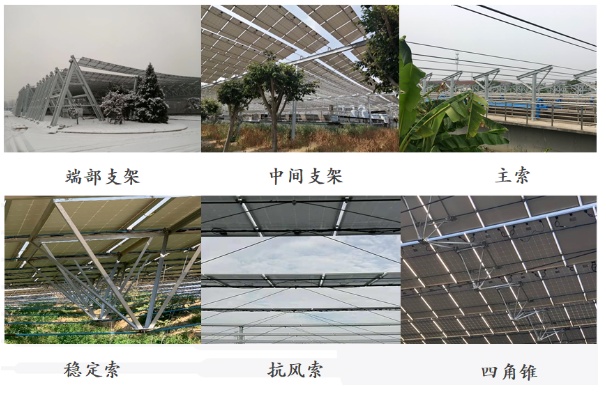

為了保證光伏板的安全，支架系統需要做到“剛柔并濟”。這里“剛”指的就是端部和中部支架，端部支架位于系統的左右兩端，為系統提供豎向和水平支撐，而當跨度過大時，為防止“晾衣繩”中間變形過大，需設置一些中間支架。這樣，整個體系的剛性框架就搭成了。
僅僅有了剛性框架還不夠，還需要能夠抵抗風荷載，工程師們找到了“秘密武器”抗風系統。目前常見的柔性支架多采用三根索，由兩根組件索和一根承重索構成，這三根索與四角錐或桁架梁等橫向構件聯結在一起構成抗風體系，輔以地錨，抗風索等措施就構成了完整抗風系統。
傳統支架的適用局限性越來越嚴重，而柔性支架具有跨度大且跨度范圍靈活可調的優勢，在光伏產業發展的道路上更具有推動意義。
參考來源：央視新聞、中金協裝配式建筑分會等
