中國粉體網訊 近年來，通過對大量粉體的研究和應用表明，只有粉體粒徑分布符合一定粒度需求，才能最大限度的發揮材料的最優性能。在此背景下，粉體分級技術應運而生，并逐步成為了粉體技術的核心。
具體來說，粉體分級是指根據固體顆粒在同一介質內，因顆粒粒度、顆粒密度、顆粒形狀或顆粒表面物理化學特性不同而具有不同沉降速度，利用不同的沉降速度將顆粒群分為兩種或多種粒度級別的過程。粉體分級技術的關鍵是分散和分離。分散是指進入分級機的物料要盡可能地分散開來，物料顆粒之間形成一定的空間距離。分離是指當物料在分級室停留的有限時間內，在氣流作用下完成分級功能，并從不同的粒徑出口流出。
1、精細分級分類和主要作用
根據分級介質的不同，精細分級機也可分為兩大類：一是以空氣為介質的干法分級機，主要是轉子（渦輪）式氣流分級機，如各類渦輪式氣流分級機。二是以水、油為介質的濕式精細分級機，主要有超細水力旋流器、臥式螺旋沉降式離心機等。
各種分級機 圖源：粉體網-粉體展欄目
精細分級作業主要有兩個作用。一是確保產品的粒度分布滿足應用的需要，二是提高超細粉碎作業的效率。例如，許多應用領域不僅對非金屬礦超細粉體的粒度大小（平均粒度或中位粒徑）有要求，而且對其粒度分布有一定要求。有些粉碎設備，特別是球磨機、振動磨、干式攪拌磨等，研磨產物的粒度分布往往較寬，如果不進行分級，難以滿足用戶的要求。
此外，在超細粉碎作業中，隨著粉碎時間的延長，在合格細產物增加的同時，微細粒團聚也增加，到某一時間，粉體粒度減小的速度與微細顆粒團聚的速度達到平衡，這就是所謂的粉碎平衡。在達到粉碎平衡的情況下，繼續延長粉碎時間，產物的粒度不再減小甚至增大。因此，要提高超細粉碎作業的效率，必須及時地將合格的超細粒級粉體分離，使其不因“過磨”而團聚。這就是一些超細粉碎工藝中設置精細分級作業的依據。
2、干式精細分級機概況與應用創新
（1）干式（空氣）精細分級機概況
空氣分級機結構種類繁多，按其是否具有轉動部件可分為靜態分級機和動態分級機兩大類。靜態分級機結構簡單，造價低，維護方便，只依靠固定的內構件實現氣流運動進行分級；動態分級機內部裝有風扇或轉籠，利用其形成的離心力場與氣流相互配合進行分級。相比于靜態分級機，動態分級機分級粒徑更小，分級效率更高，但結構復雜，操作難度較大。
空氣分級機的一般機制如下：待分級的粒料懸浮在氣流中，顆粒受到氣流曳力與重力、離心力、浮力、Magnus力、Basset力、Saffman剪切提升力等的相互作用。若顆粒很小，則氣流曳力占主導地位，顆粒將跟隨氣流一起運動，并被分為細組分；其余顆粒將偏轉到粗組分。
國內先進空氣分級機 圖源：粉體網-粉體展欄目
近年來，空氣分級技術發展迅速，無論是重力分級、慣性分級、流化床分級或者動態分級都有豐碩的成果。重力分級和流化床分級主要用于分離粒徑相差較大的混合顆粒，常規重力分級效率低，但通過增加內構件或優化分離過程可顯著改善分級效率；流化床分級尚處于理論研究階段，工業中應用較少；慣性分級和動態分級可用于超細粉體分級且分級效率較高，但流場結構較為復雜，部分機械問題又難以解決。就目前的研究狀況來看，未來的研究方向主要包括調控分級流場、優化分離過程、混合流型耦合分級3個方面。總之，伴隨著新工藝的應用和環保標準的提高，顆粒分級要求日益嚴格，開發簡單、高效的新型分級機已成為亟待實現的目標。
（2）干式（空氣）精細分級機應用與創新
渦流空氣分級機在設計中采用了與以往離心式分級機、旋風式分級機完全不同的結構和分級原理，使其具有粉體處理量大、產粉效率高，能耗低、操作調節簡單，粉體粒度可調控范圍大、維護方便、節能等優點，一經投用便得到了迅猛發展。

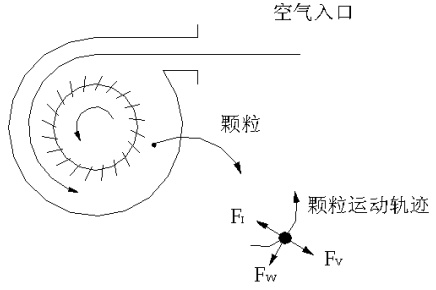

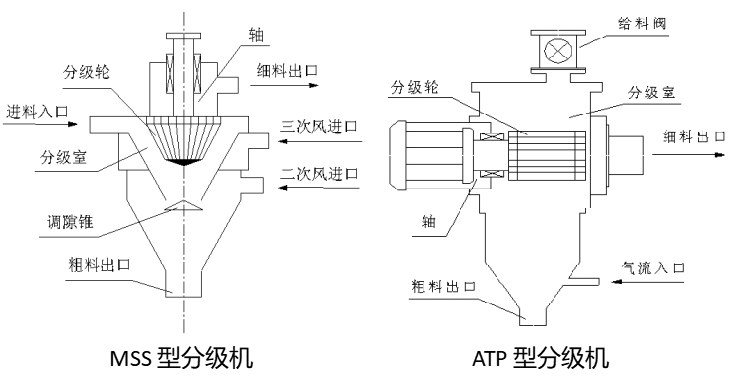

渦流空氣分級機分級室內物料受力示意圖
渦輪式氣流分級機也稱為第三代分級機，一般包含蝸殼、轉籠、錐桶、導風葉片、撒料盤等主要結構，其直徑、葉片形狀、葉片間隙等對分級機的分級性能有顯著影響。但隨著其應用范圍的擴大，一些問題也逐漸暴露出來。如顆粒團聚現象、分級流場氣流分布不均勻、分級精度不高（仍需開發超微細精密分級設備）、分級效率與分級精度不可兼得等，基于這些缺點進行的設備參數優化也一直是其重要的研發方向。

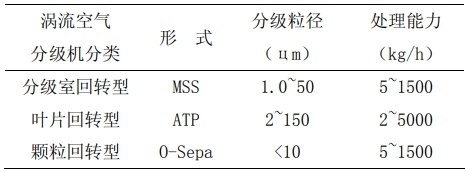

渦流空氣分級機的分類及性能對比表
總體來說，目前工業上應用的主要渦流空氣分級機是MS型、MSS型、O-Sepa型、ATP型或改進型以及LHB型、NEA型、TFS型等干式精細分級機。這些干式精細分級機可與超細粉碎機配套使用，其分級粒徑可以在較大的范圍內進行調節，其中TSP型、MS型及其類似的分級機的分級產品細度可達d97=10μm左右，MSS型和ATP型、NEA型、LHB型及其類似的分級機的分級產品細度可達d97=3～5μm，TTC型和TFS型分級機的產品細度可達d97=2μm。依分級機規格或尺寸的不同，單機處理能力從每小時幾十千克到30t/h左右不等。
3、濕式精細分級機概況與應用創新
（1）濕式精細分級機概況
濕式精細分級機是以水為介質的濕法分級機，主要有超細水力旋流器、臥式螺旋沉降式離心機等。在濕法超細磨礦或黏土類礦物的濕法提純工藝中，為了提高磨礦效率以及控制最終產品細度和粒度分布，有時要設置濕式精細分級設備。目前工業上常用的濕式精細分級設備主要有螺旋卸料沉降離心機和超細水力旋流器。
（2）濕式精細分級機應用與創新
1）螺旋分級機
螺旋分級機是借助固體粒子大小、密度不同，因而在礦漿中的沉降速度不同，達到基本按粗細粒分離的設備。進入螺旋分級機的物料顆粒，因自身重力和上升水流力的作用，粗粒可沉于槽底，被螺旋推向上部并最終返回磨機，細粒無法成功沉降至槽底而隨礦漿從溢流口流出。

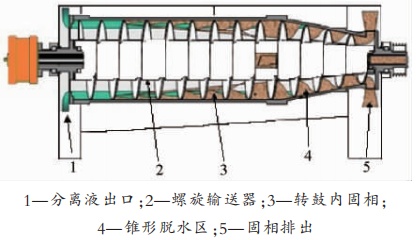

固相在離心機內的分布
螺旋分級機因具有結構和操作簡單、運行可靠、處理量和分級效率穩定、傳動功率較小、生產成本較低、返砂含水量小、無需輔助設備、配置容易等優點，被國內外眾多選礦廠采用，尤其在一段球磨磨礦流程中被普遍采用。但是螺旋分級機也存在設備體積大、價格高、占地面積大、分級效率不高等缺點。而想要提高臥螺離心機的分離效果，大致要從優化液池的表面積以及離心機的分離因數這兩個方面入手。如果分離因數不變，那么則可以通過增大離心機的長度來達到更好的分離效果。近幾年，新式螺旋分級機不斷發展，設備造型、性價比以及分級效率也有了顯著的提升。

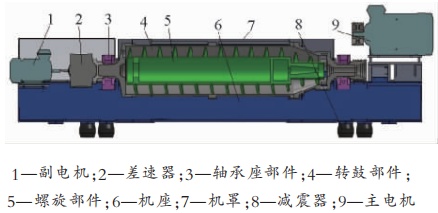

離心機組成
臥式螺旋卸料離心機：臥式螺旋卸料離心機主要由柱-錐形轉鼓、螺旋推料器、行星差速器、擋料板、差速器、扭矩調節器、減振墊、布料器、外殼和機座等零件組成。轉鼓通過主軸承水平安裝在機座上，并通過連接盤與差速器外殼連接。螺旋推料器通過軸承同心安裝在轉鼓里，并通過外在鍵與差速器輸出軸內在鍵相連。臥式螺旋卸料沉降離心機的主要技術參數為轉鼓直徑、長度、轉速、分離因素、電機功率等。
復合式圓篩螺旋分級機：復合式圓篩螺旋分級機將傳統螺旋分級機上部空間改造成內螺旋篩，當?shù)V漿從給礦口給入復合式圓篩螺旋分級機后，礦漿按沉降速度差異首先進行分級（首次分級），細顆粒隨溢流排出，首次分級后的粗砂通過螺旋輸送到其上部帶內螺旋的圓筒篩進行篩分分級（二次分級），篩上產品進入磨礦機，與磨礦機形成閉路磨礦。篩下物可以選擇單獨處理或會同分級機溢流產品給入下一流程。以傳統螺旋分級機為基礎，改造的新型高效復合分級設備綜合了2種分級方法的特點，礦漿進入圓筒篩前先進行了水力分級，將礦泥、微細粒、木屑等雜質優先分出，有利于提高篩分分級效率。
斜窄流螺旋分級機：斜窄流螺旋分級機綜合了斜淺層沉降原理和窄流分離原理，其主體功能結構包括斜窄流分級組合體和螺旋體。磨機排礦自流進入給礦槽，經斜窄流分級單元分級，形成溢流和沉砂，其中合格產品從溢流口進入下段作業，沉砂經螺旋提升從返砂口返回磨機。
多段圓錐螺旋分級機：多段圓錐螺旋分級機是在傳統螺旋分級機的基礎上，經過重大結構改進的一款新型螺旋分級機。它采用圓錐螺旋和圓錐面形槽體，在同一臺螺旋分級機上構成多個分級室，產生多個分級面，相當于多臺傳統螺旋分級機在進行串聯工作，對目標對象進行多次分級，從而提高分級效率。其各分級室的操作參數可以獨立調節，這樣可在控制各分級室分級粒度基本相同的情況下大幅度提高分級效率，也可在各分級室分級粒度不同的情況下在同一臺分級機上獲得不同分級粒度的溢流產品。
2）超細水力旋流器（組）
水力旋流器從20世紀50年代開始引進我國，到20世紀90年代對水力旋流器的研究和開發發展到熱潮，于各行業中取得了顯著的成果，尤其是可以得到品位較高的礦石。

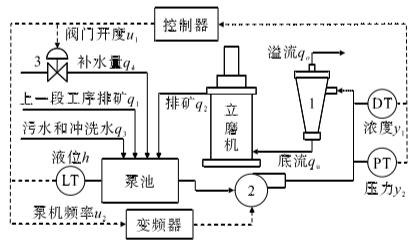

立式攪拌磨機與旋流器磨礦分級流程
常規水力旋流器中流體運動形式大致分為四類：內旋流、外旋流、短路流和循環流。其中內外旋流是分級分選的必要條件，而消除短路流的影響是提高分級效率的手段，當來料打入旋流器時，提供分級必須的動能之外，有部分物料與貼近旋流器頂壁產生碰撞并沿著溢流管外壁向下運動，最后與內旋流匯聚由溢流管排出。這部分未經過分選分級的物料是造成溢流跑粗的主要原因。

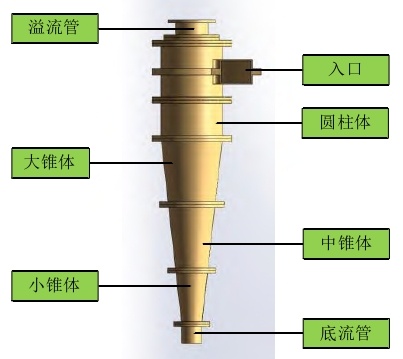

水力分級旋流器主要結構
超細水力旋流器直徑一般為10～50mm，這種小直徑的水力旋流器通常制成帶有長的圓筒部分和小錐角的錐形部分，內襯耐磨陶瓷、模鑄塑料、人造橡膠或用聚氨酯材料制造。在工業生產中，為彌補小直徑旋流器處理能力小的缺點，通常采用若干個小直徑旋流器并聯安裝形成旋流器組，這種旋流器組可由幾個或數十個小直徑水力旋流器組成。目前，超細水力旋流器已經逐步發展出多種新結構，分級效果也在穩步提升。
變徑水力旋流器：旋流器中流體運動規律及其力學特性與水力旋流器內截面的曲率半徑密切相關，變徑水力旋流器內部結構分為大小不同的二曲率半徑，在曲率半徑小的區域由于回轉而形成小旋渦區，小旋渦區內有利于顆粒離心沉降和層流分層，有助于減少底流中的細粒含量，從而可提高分級效率。與傳統水力旋流器相比，其分級效率高10～20個百分點，低壓給礦節能30%。
新型異構水力旋流器：新型異構水力旋流器具有兩大特點：溢流管下端外部安裝圓盤狀套環用以阻止進入溢流的短路流，以減少粗顆粒進入溢流；錐體部分設有2個向外的凹環，可對錐壁邊界礦漿起松散、擾動作用，以減少底流中細粒含量。因此，與傳統水力旋流器相比，分級量效率可提高7～11個百分點。
CZ系列高效旋流器：CZ系列高效旋流器的分級、磨損性優于傳統水力旋流器，得益于雙圓弧設計入礦口和模壓整體燒結成CNU材料，其溢流粒度細，沉砂夾細少，分級效率較普通旋流器高10～20個百分點。雙圓弧設計減輕了礦漿對筒體的磨損，采用CNU高級耐磨材料延長了使用壽命。
結語
分級機技術裝備發展至今可謂各有長短，在實際應用中因需求各不相同而選擇各異，設備選型的核心要素在于自己的粉體產品。不過對于設備研發而言，市場趨勢、應用范圍、分級效率、設備體積、價格等均是要考慮的因素，這些直接關乎企業發展。
