中國粉體網訊 全固態鋰離子電池由于其高安全性和高能量密度被廣泛認為是下一代儲能器件的關鍵技術，在實現全固態電池的技術路線中，硫化物固體電解質具有最高的鋰離子電導率和良好的機械性能，成為最有可能實現全固態電池的技術路線，并受到日韓美歐等國家地區的大力支持和投入。
1、硫化物固態電解質
硫化物固體電解質是由氧化物固體電解質衍生而來的，氧化物電解質中的氧被硫取代即為硫化物電解質。其化學式可寫成Lix（Ay）PzSq，其中，A通常為Ge、Sn、Si等元素，x、y、z、q是相應的化學計量數。
上世紀八九十年代，以Li2S·P2S5為代表的玻璃態硫化物固態電解質被開發出來，隨后第一個晶態的硫化物固體電解質Li3.25Ge0.25P0.7S4在2001年被東京工業大學的學者發現。2005年，大阪府立大學的學者合成了玻璃陶瓷電解質Li7P3S11，2008年德國錫根大學的學者發現了硫銀鍺礦型的Li6PS5X（X=Cl，Br，I）。2011年東京工業大學的學者合成出Li10GeP2S12，其電導率到達了1.2×10–2S cm–1，這一數值已經可以與有機電解液的離子電導率相比。

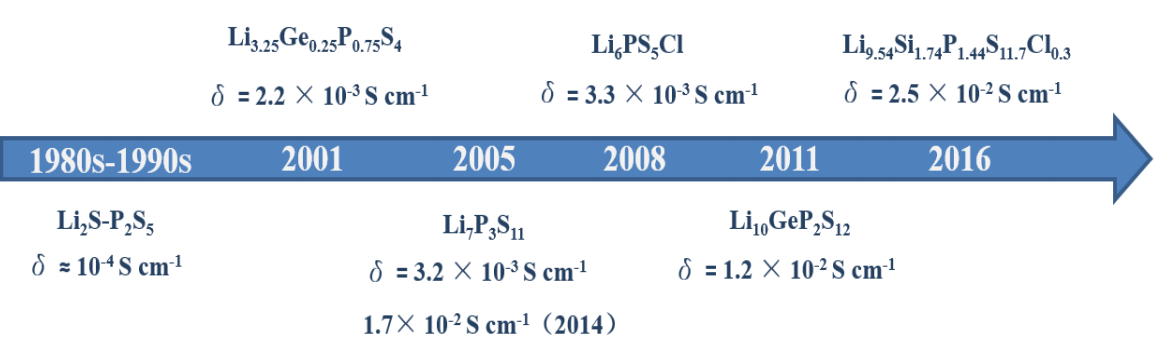

硫化物固態電解質的發展
硫化物固體電解質的鋰離子電導率與有機液態電解質不相上下，在室溫下通常為10-4S/cm-10-2S/cm。這是由于S2-的電負性小于O2-，故S2-對于Li+的束縛能力較小。S2-的半徑較大，所以其參與構成的骨架擁有較大的Li+通道，更有利于獲得自由移動的Li+。另外，硫還可以與主族元素通過共價鍵相連，增強鋰的穩定性。硫化物固體電解質可分為兩大體系，分別為LPS和LGPS。其中，LPS有玻璃態和玻璃陶瓷態，LGPS為晶態。常見的制備方法有熔融法、高能球磨法及液相法等。
2、硫化物全固態電池
硫化物全固態電池的基本結構如圖b所示，由固態電解質顆粒取代了商業化鋰電的電解液與隔膜，由于離子電導率高且顆粒較軟，硫化物電解質在制備成電池時不需要額外的燒結步驟，所以適合采用涂布法生產，其生產工藝與現有的液態電池生產工藝沒有很大的差異。但為了改善電池的界面接觸，通常需要在涂布后進行多次熱壓以及添加緩沖層來改善界面接觸。

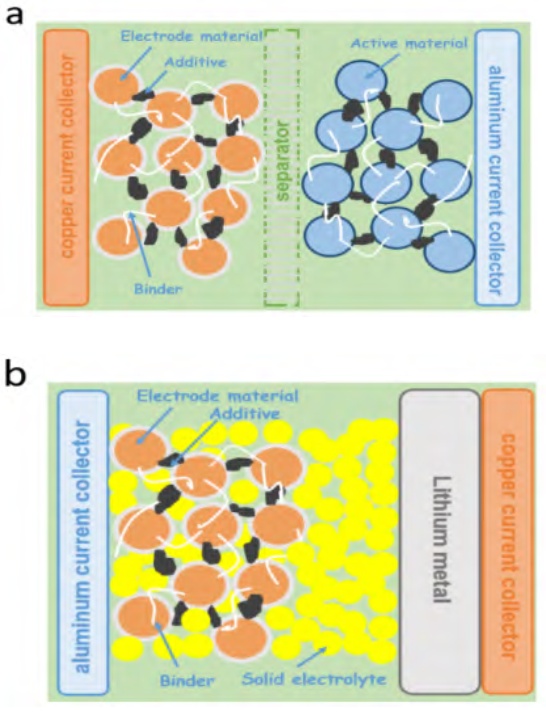

a.傳統鋰離子電池結構示意圖 b.硫化物全固態電池結構示意圖
目前硫化物全固態電池的實驗室產品循環性能較差，大部分都在100圈以下，界面處理、電池組裝工藝以及固態電解質本身都需要進一步優化。并且各大高校及科研單位實驗室內的全固態電池在正極活性物質/固態電解質配比，固態電解質層厚度以及電池組裝方法上都有較大差異，實驗結果參考價值不大。
不久前，中國科學院物理所吳凡團隊開發出一款硫化物全固態電池，其使用鈷酸鋰和三元正極，能從根本上提升鋰電池的安全性。該電池具有較高的耐受度，在 6.2mAh/cm2 的高面容量下可以實現25C的高倍率充放電，最高實測面容量可達 16.92mAh/cm2。它還具有超長的循環壽命，在0.7mAh/cm2 的面容量以及20C的高倍率下，這款硫化物全固態電池能夠實現30000圈的超長循環，在30C高倍率充放電之下則能實現15000圈的長循環。
吳凡團隊表示：“在目前已報道的全固態電池之中，這款電池的面容量、電流密度、倍率和循環性能均是最高值。”未來，這款電池可被用于對于安全性和穩定性有著較高要求的電池儲能領域，比如衛星、航天飛機、國防軍工、武器裝備、巡航導彈、航空飛行器等，也有望用于醫療電池和3C產品等。通過進一步迭代工藝，以及解決全固態電池量產一致性的問題之后，這款電池還有望用于新能源車。通過進一步降低成本，還可用于更大規模的儲能。
小結
全固態鋰電池的研究距今已有50余年的時間，目前整體仍處于實驗室向中試產品發展的階段，而半固態電池有望率先實現量產。由于安全性優勢，全固態電池有望在電動汽車、電網儲能、可穿戴設備、軍工、航空航天等領域實現大規模應用。硫化物固態電解質因離子電導率優異，是以豐田為首的國內外各機構研究的熱點，在2021年的東京奧運會上已有裝載硫化物全固態電池的電動汽車被使用，而松下、日立等企業均對外宣稱2025年完成硫化物全固態電池的量產。
針對固態電池相關的技術、材料、市場及產業等方面的問題，中國粉體網將在昆山舉辦第五屆高比能固態電池關鍵材料技術大會。為致力于固態電池技術開發的企業，科研院校，以及電動車、儲能、特種應用等終端企業提供信息交流的平臺，開展產、學、研合作，共同推動行業發展。屆時，中科院物理所博士生導師、中國科學院大學教授吳凡將作題為《全固態電池關鍵技術研究進展》的報告。報告將重點關注硫化物全固態電池的關鍵基礎科學問題和應用化開發難題，探討團隊在此領域的研發進展。
專家簡介：
吳凡，中科院物理所博導；國科大教授；共青團常州市委副書記；中科固能董事長。入選中科院百人計劃、《麻省理工科技評論》亞太區“35歲以下科創35人”（MIT-TR35-Asia Pacific）、中科協海智計劃特聘專家、江蘇省杰出青年基金。獲全國青年崗位能手（共青團中央）；全國未來儲能技術挑戰賽一等獎（中央軍委）;全國先進儲能技術創新挑戰賽二等獎（國家工信部）；Wiley中國-開放科學年度作者；江蘇青年五四獎章等。任中國能源學會副主任；中國共產黨江蘇省黨代表等。發表SCI論文92篇，申請中國、美國、國際發明專利60余項。
參考來源：
1. Wenlin Yan,Fan Wu,et al.Hard-Carbon-Stabilized Li-Si Anodes for high-performance All-Solid-State Li-ion Batteries.
2. 張卓然等.硫化物全固態電池的研究及應用
3. 秦志光等.硫化物固態電解質在全固態電池中的應用研究進展
（中國粉體網編輯整理/蘇簡）
注：圖片非商業用途，存在侵權告知刪除！
