中國粉體網訊 石英板材是指以不飽和聚酯樹脂（UPR）為粘接劑，以石英砂、石英粉為主要填充材料制成的人造石材。具有耐磨、耐刮、耐熱、抗腐蝕、經久耐用等性能，用途廣泛，漸成家裝市場新寵，頗受消費者喜愛。
圖片來源：Cimstone官網
1板材用石英砂的質量要求

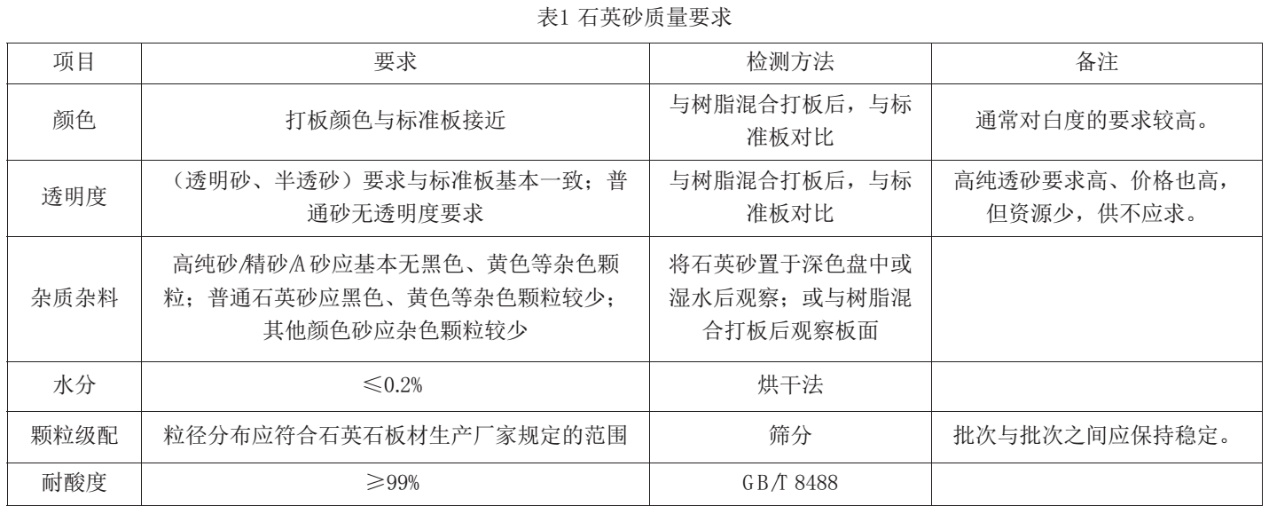

在石英石板材中起到骨料作用的主要是石英砂，為滿足板材制造業的需求，板材用石英砂要滿足以下要求：
◆板材廠家常用石英砂的目數有：4～6目、6～8目、8～16目、16～26目、26～40目、40～70目、70～100目（或70～120目）。
◆顏色一致，透則透，白則白；紅似血，黑如墨，黃如玉等，一般一個產品里面不能有第二種顏色在里面；
◆粒度組成均勻，不能有太多過粗或過細的顆粒，影響顆粒大小不均的美觀度。追求顆粒趨于顆粒狀，使板材更接近自然板材；
◆產品干凈清潔度好，無粉塵；
◆水分含量要低于0.2%。
2板材用石英砂提純工藝
板材用石英砂加工流程如下圖：

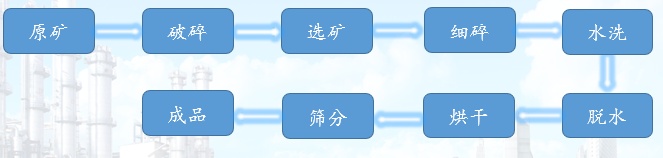

板材用石英砂加工流程圖
對于洗砂環節，根據石英礦石的質量不同所采取的方法也不同，若礦石質量潔凈、污染極少，一般采用普通水洗即可。但稍高檔次的石英砂必須酸浸。酸浸是利用石英不溶于酸（HF除外），其他雜質礦物能被酸液溶解的特點，從而可以實現對石英的進一步提純。
酸浸常用酸類有硫酸、鹽酸、硝酸和氫氟酸等，還原劑有亞硫酸及其鹽類等。研究發現，上述酸類對石英中的非金屬雜質礦物均有良好的去除效果，但對不同的金屬雜質，酸的種類及其濃度影響較為顯著，一般認為各種稀酸對Fe和Al的去除均有顯著效果，而對Ti和Cr的去除效果則采用較濃的硫酸、王水或HF進行酸浸處理。通常使用上述酸類組成的混合酸進行雜質礦物的酸浸脫除，考慮到HF對石英的溶解作用，故HF濃度一般不超過10%。除酸的濃度外，酸的用量、酸浸時間、溫度及礦漿攪拌均可以影響石英酸浸效果。酸浸各種因素的控制應根據石英最終品位要求，盡量降低酸的濃度，溫度和用量，減少酸浸時間，以實現在較低的選礦成本下進行石英提純。
就目前我們掌握的情況看，國產石英硅礦大多簡單精制后只用作低檔板材砂。侯清麟教授團隊將高純石英純化新技術用于國產礦制備板材砂的研究，能制備出高檔板材砂直到中低檔高純石英砂，可大大提高國產石英硅礦的附加值，取得較好的效果。2023年7月，中國粉體網將在山東臨沂舉辦“第三屆全國板材用石英砂供需洽談會”。我們有幸邀請到湖南工業大學的侯清麟教授，他將帶來題為《高純石英純化新技術在板材砂制備中應用研究》的報告。
3專家介紹
侯清麟，男，1955年2月生，湖南安仁人，博士，二級教授，中國注冊化工師，教授級高工。本科華南工學院（77級）；中南大學碩士、博士；美國巴爾的摩大學MBA、MPA結業�，F任湘潭大學博士、湖南工業大學博士和碩士研究生導師，湖南工業大學特聘教授，享受國務院特殊津貼專家。曾任衡山縣副縣長，湖南株洲化工廠處長、主任、石英玻璃廠(株洲327廠）廠長、湖南株洲化工集團研究院院長、董事長兼總經理，湖南工業大學黨委書記。曾獲兩屆湖南省優秀企業家稱號，兩項全國管理成果二等獎。
2006年來高校后主要從事石英硅礦制備高純石英砂研究，近十年擁有國家自然科學基金面上項目4項，省部級重點項目5項，累計科研經費600余萬元，在美國英國等Top刊物及中南大學學報、功能材料、硅酸鹽等雜志發表Sci、Ei等論文30余篇，擁有國家發明專利13項。
業余還是中國、湖南省書法家協會會員（曾在北京、廣東東莞和長沙舉辦個人書法展）、省作家協會會員，發表文學作品近200萬字，出版專著9部。
參考來源：
【1】侯清麟《高純石英純化新技術在板材砂制備中應用研究》
【2】李勇《人造石英石生產原料、加工、應用及未來展望》
【3】山東鑫海礦裝《五大石英砂選礦提純方法，四種石英砂選礦提純工藝流程，都在這里了！》
（中國粉體網編輯整理/星耀）
注：圖片非商業用途，存在侵權請告知刪除！
