中國粉體網(wǎng)訊 人造石是以高分子聚合物或無機(jī)膠凝材料或兩者混合物作為粘合材料,以天然石材碎(粉)料或天然石英石(砂、粉)等為主要原料,加入顏料或其他輔助劑,經(jīng)攪拌混合、凝結(jié)固化等工序復(fù)合而成的材料。人造石是目前最主要的裝飾材料之一,具有生產(chǎn)原料豐富、制備工藝簡單、使用性能優(yōu)異等特點(diǎn),彌補(bǔ)了天然石材資源緊張及其性能缺陷,應(yīng)用前景廣闊。
來源:赫峰集團(tuán)
采用不飽和聚酯樹脂和無機(jī)填料制作的人造石,國內(nèi)習(xí)慣上分為崗石、石英石、實(shí)體面材、透光石和玉石等五類,其樹脂用量和成型方式也不盡相同。

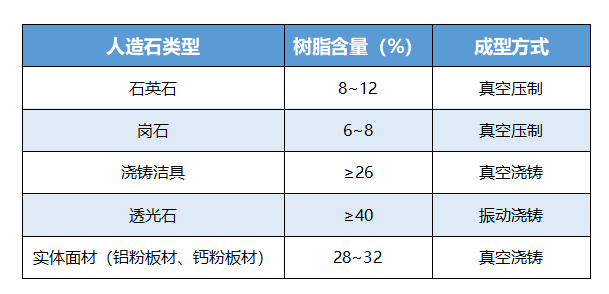

人造石分類及樹脂用量
其中,人造石英石是以石英砂粉為主要骨料,樹脂、顏料和其他輔料為主要粘合材料,混合后,經(jīng)真空加壓震動(dòng)成型、固化和加工等工序制成的新型石材,是一種無放射性污染、不含重金屬、安全無毒,可與食物直接接觸的環(huán)保、綠色新型建材及裝飾材料。
石英石的優(yōu)異性能
韌性強(qiáng),防斷裂,刮不花:石英石臺(tái)面通常是由石英砂以及樹脂構(gòu)成。石英砂提供硬度,樹脂起粘結(jié)作用并提供韌性。由于石英石的硬度高,密度高,其外表的硬度可達(dá)到莫氏硬度6級(jí),接近鉆石硬度,遠(yuǎn)高于廚房中所運(yùn)用的刀鏟等利器。所以即使用硬物刮臺(tái)面,它的臺(tái)面也不容易被刮傷、留下劃痕。石英石不僅擁有無機(jī)材料的硬度和耐磨度,而且還糅合了有機(jī)材料的韌性和易加工等特點(diǎn),產(chǎn)品紋理通體,在產(chǎn)品表現(xiàn)上媲美天然石材,是性能優(yōu)異的新型家居建材。
防火,耐高溫:石英石的基本原料以石英砂顆粒為主,而石英石本身的熔點(diǎn)在1300度以上,在添加了少量復(fù)合材料后,其表面仍具有相當(dāng)高的抗灼傷能力。石英石臺(tái)面不僅能徹底阻燃,也不會(huì)出現(xiàn)凹陷、斑等現(xiàn)象,出色的防火性能讓石英石臺(tái)面得以保持持久光潔,具有人造石等臺(tái)面無法比擬的耐高溫特性。
美觀、裝飾性好:石英石含有90%以上的石英砂,結(jié)合經(jīng)典配色,呈現(xiàn)比天然石材更有質(zhì)感更具美感的外觀。另外,石英石有著三維通體的花紋美感,表里如一,能夠多領(lǐng)域應(yīng)用。在室內(nèi)長期的日常生活使用過程中,石英石也不會(huì)因氧化、老化、腐蝕、熱物接觸等原因而導(dǎo)致色彩蛻變。
結(jié)構(gòu)致密,防滲漏,耐酸堿:石英石融合復(fù)雜的表面處理技術(shù)和拋光工藝,產(chǎn)品結(jié)構(gòu)極為緊致,細(xì)密無孔,吸水率幾乎為零;抗污性強(qiáng),不易滲透污漬;一般廚房用的油、醬、茶、果汁、咖啡、酸、堿等物質(zhì)都不易滲透。
無毒無輻射:石英石的表面光滑,致密無孔的材料結(jié)構(gòu)使得細(xì)菌無處藏身,可與食物直接接觸,無毒無輻射。
石英石的原材料
來源:中迅
樹脂:目前,人造石英石所用的樹脂主要是不飽和聚酯樹脂和聚甲基丙烯酸甲酯樹脂兩種。由于后者的成本高,目前國內(nèi)石英石廠家使用的主要是不飽和聚酯樹脂。在人造石英石中,樹脂是石英石的基本材料,具有粘接和提供韌性的作用。
石英石的質(zhì)量好壞與樹脂的含量多少有直接的關(guān)系。標(biāo)準(zhǔn)范圍內(nèi),石英石中石英的含量越高,樹脂量越低,質(zhì)量就越好,越接近于天然,越不易變形。人造石英石中樹脂含量偏高(大于10%),使用過程中易產(chǎn)生劃痕,影響美觀的同時(shí)降低其耐污染性,同時(shí)耐老化性較差,長期使用強(qiáng)度降低甚至變形斷裂。
填充料:石英石填充料主要成份是二氧化硅,其他有:石英砂、石英粉、鑄造砂、碎玻璃、貝殼、長石等。石英砂的質(zhì)量對(duì)人造石英石板材的質(zhì)量有直接影響。石英石中石英含量偏低,將導(dǎo)致產(chǎn)品硬度較差,易產(chǎn)生劃痕,影響美觀的同時(shí)降低其耐污染性,同時(shí)耐老化性較差,長期使用后強(qiáng)度降低甚至變形斷裂。

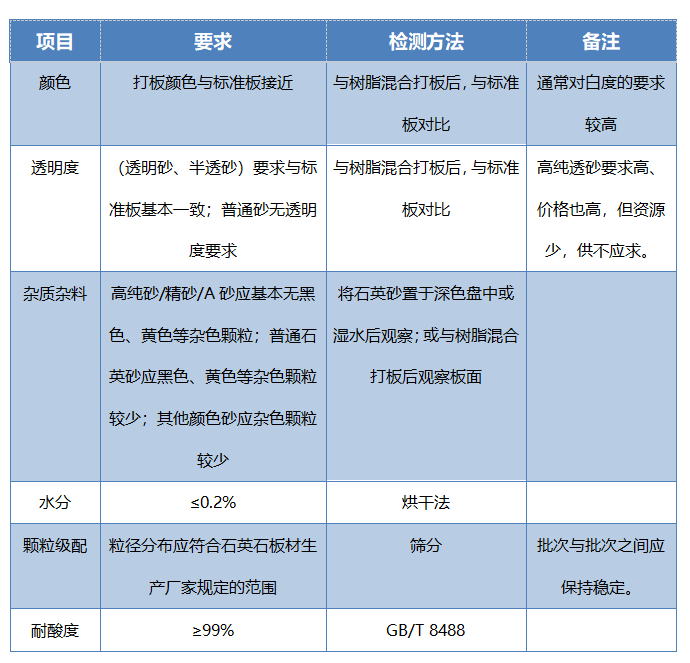

石英砂質(zhì)量要求

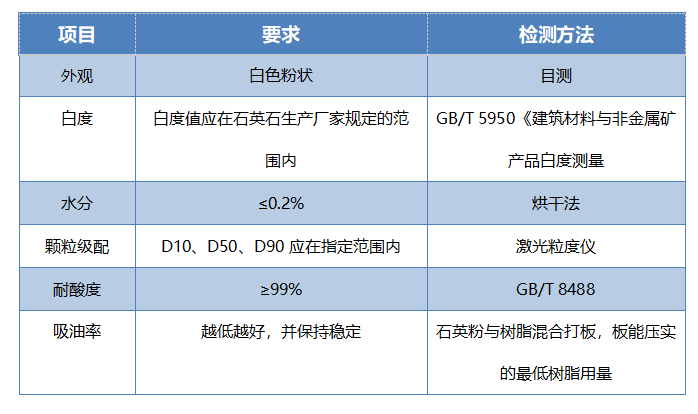

石英粉質(zhì)量要求
顏料:顏料在石英石中的作用是調(diào)配花色品種,使之顏色豐富多彩。
固化劑:固化劑是石英石生產(chǎn)所必不可少的助劑,固化劑能夠在石英石的定型、密集成形過程中發(fā)揮重要的作用。
其它助劑:樹脂屬于高分子聚合材料,適當(dāng)添加一些助劑可以改善其工藝,提高生產(chǎn)效率,增強(qiáng)石英石性能,延長使用壽命。
石英石的生產(chǎn)工藝流程

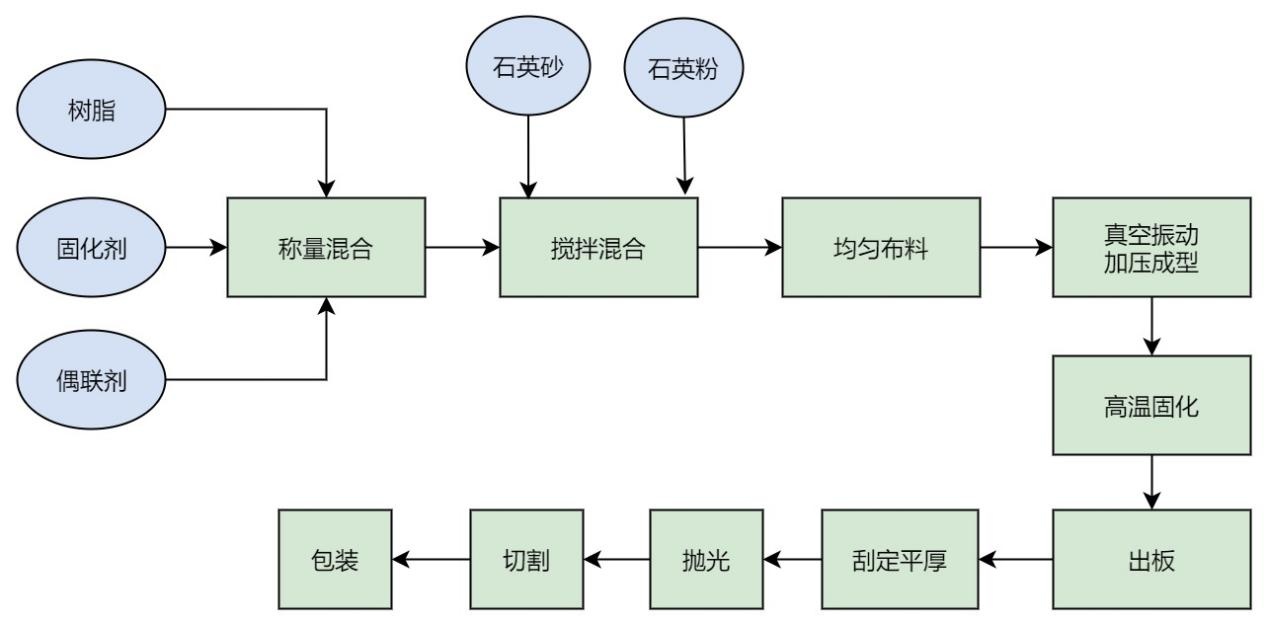

人造石英石板材生產(chǎn)工藝流程圖
原料采集:玻璃、石英、樹脂等原輔材料的采購。
選料:利用風(fēng)機(jī)、除鐵設(shè)備、人工挑選去除顆粒原料中的雜質(zhì)、鐵屑等。
配料:選料完畢后,將材料運(yùn)入混料系統(tǒng)。材料在無重力混料機(jī)中充分混合,消除材料色差及顆粒不均勻問題。混料完畢后,輸送至對(duì)應(yīng)配料倉,生產(chǎn)時(shí)由配料系統(tǒng)自動(dòng)配料。
攪拌:將不飽和聚酯樹脂、顏料、助劑及顆粒粉料充分?jǐn)嚢杌旌稀?/p>
布料:攪拌好的混合材料通過傳送皮帶,進(jìn)入布料車內(nèi),再由布料車將料均勻地布入布料模框內(nèi)。
真空高頻振動(dòng)壓板:布料完畢后,傳輸至壓機(jī)設(shè)備,在-0.1MPa的真空條件下進(jìn)行震動(dòng)壓制。
加熱固化定型:壓制完畢后,毛坯入固化爐85-110℃加熱成型。
定厚打磨:毛坯固化后,經(jīng)24小時(shí)冷卻降溫,進(jìn)入定厚設(shè)備進(jìn)行定厚。
拋光:定厚完畢后,通過20頭拋光機(jī),進(jìn)行水磨拋光。根據(jù)不同需求,拋光至光澤度達(dá)到40-70°。
檢驗(yàn):對(duì)板材外觀質(zhì)量進(jìn)行檢驗(yàn)。
切板:利用縱橫切、橋切機(jī)設(shè)備將產(chǎn)品切割至所需尺寸。
包裝入庫:切割好的產(chǎn)品風(fēng)干后包裝好,進(jìn)入倉庫保存。
如何選擇優(yōu)質(zhì)的石英石臺(tái)面?
看:看色澤會(huì)不會(huì)渾濁,或是否通透,另外表面會(huì)不會(huì)是塑料膠質(zhì)感,板材細(xì)小無氣孔。
摸:用手摸是感受表面是否有絲綢感和無澀感,還有就是是否會(huì)高低不平。
劃:用指甲劃板材表面,無明顯劃痕。
試:用醬油來測(cè)試廚房臺(tái)面的滲透性,也可用醋來測(cè)試臺(tái)面有沒有含碳酸鈣,還可以用打火機(jī)燒臺(tái)面會(huì)不會(huì)起火,如果這些都沒發(fā)生就代表材質(zhì)好。
查:檢查產(chǎn)品有無ISO質(zhì)量體系認(rèn)證、環(huán)保標(biāo)志認(rèn)證、質(zhì)檢報(bào)告,有無產(chǎn)品質(zhì)保卡及相關(guān)防偽標(biāo)志。
石英石的應(yīng)用
來源:中旗新材
目前國內(nèi)人造石英石產(chǎn)品應(yīng)用方向主要在廚房臺(tái)面、衛(wèi)生間臺(tái)面、吧臺(tái)、茶幾等,而國外石英石的應(yīng)用十分廣泛,除上述應(yīng)用環(huán)境外,已擴(kuò)展至地面及墻面,完全可替代天然石英石、大理石、花崗石、高檔陶瓷、木材、金屬等裝飾材料。
參考來源:
趙寶軍等.新型無機(jī)人造石的制備及常見問題解決措施
熊春楊.無機(jī)人造石材的制備研究
李勇.人造石英石生產(chǎn)原料、加工、應(yīng)用及未來展望(一)
張帥.高檔人造石英石板材專用石英砂綠色提純工藝研究
石材、赫峰石英石、中迅石英石、中旗新材
(中國粉體網(wǎng)編輯整理/初末)
注:圖片非商業(yè)用途,存在侵權(quán)告知?jiǎng)h除!
